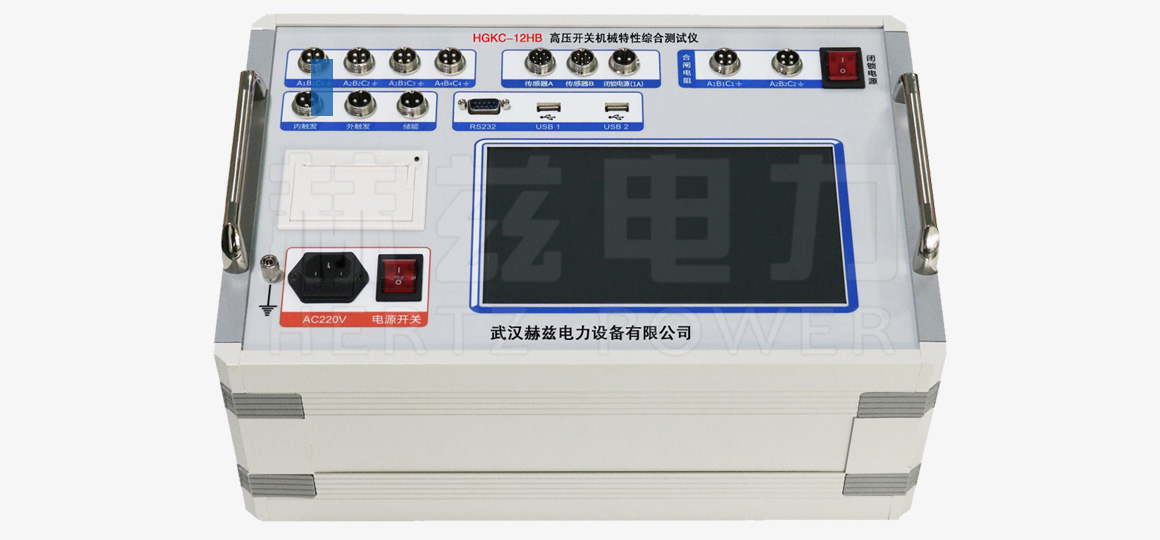

高压开关机械特性测试仪采用回路电阻测试的四端接线方式,实际测试开关运动时的动态电阻。它可以用来测试带有西门子3AQ和3AT系列石墨触头的SF6高压断路器。动态电阻测试通道的工作原理是在断路器石墨触头两端加载10A恒流源,通过连接在断路器两端的另外两条测试信号线(电压信号),测试石墨触头运动时200mV以内的动态电压变化波形,从而确定断路器金属触头的位置,进而根据其长度推断出石墨触头的真实准确位置。
高压开关机械特性测试仪的用途:
1、能测量高压开关的开关顺序。
2.它可以测量高压开关三相在不同时期的时间。
3.可以测量相同相位和不同周期的时间。
4、能测量(分)闸时间。
5.它可以测量高压开关的弹跳时间、弹跳次数、弹跳幅度、行程、开启距离和超程。
6、可测量刚分(或)速度、最大速度、平均速度。
7.它可以测量金属短路时间、无电流时间、电流波形曲线(动态)和时间行程速度动态曲线等。
