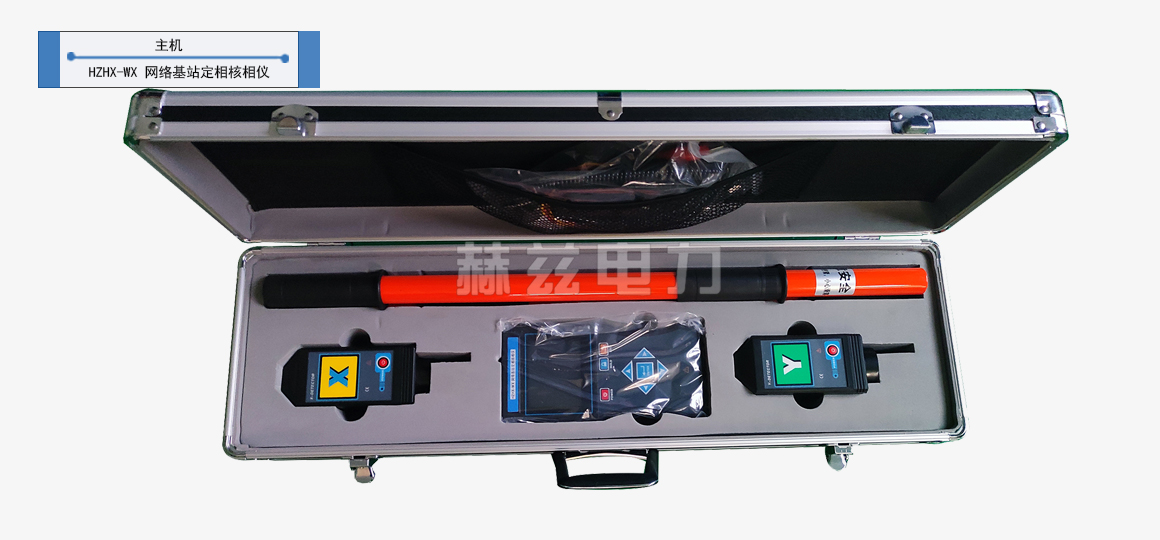

HZHX-WX 网络基站定相核相仪

执行标准：
产品别名：
产品图集产品说明书产品视频试验规程检定证书
产品特性：

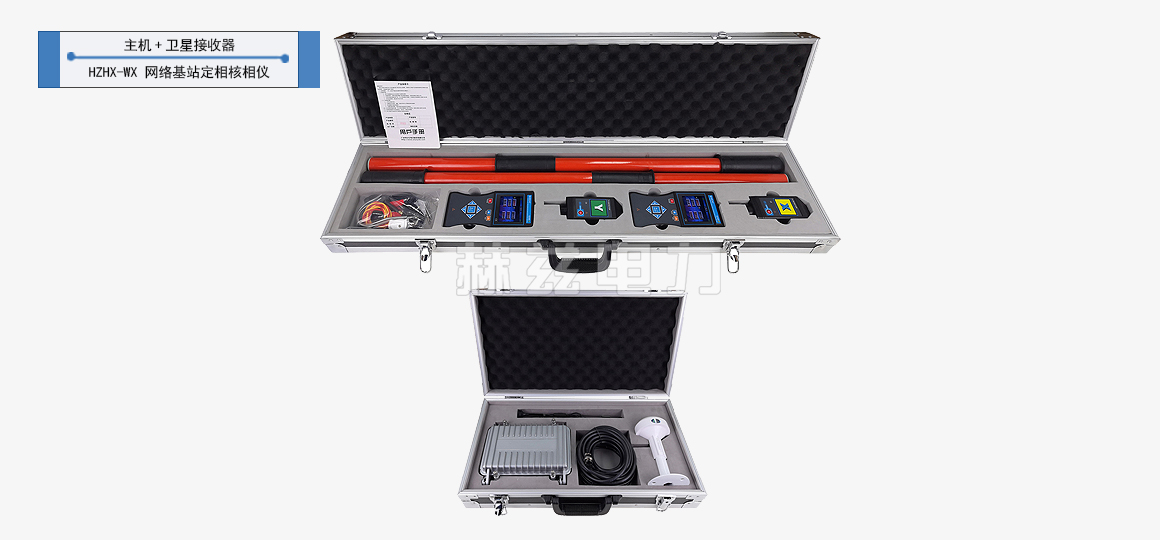

基站群：基站群由多个基站组成，本系统设计可以兼容255个基站。基站采用全铸铝外壳，防水设计，安装于10kV变压器二次输出端。其内置GPS模块、GSM模块、315MHz/433MHz无线通讯模块，作为参考标准源，基站将采集到的相位、频率等信号通过互联网传送给服务器，基站检测到的数据作为比对标准源，采集器检测到的数据与基站源数据对比。服务器群：多个服务器组成服务器群，服务器可以分别接收基站、手持接收器、采集器传来的数据。服务器先将采集器的数据与基站的数据进行分析对比，得出相位差等参数，再将分析结果发送给各手持接收器，手持接收器使用人员就能实时接收任一采集器所检测到的相位信息，可以准确识别标准A相、B相、C相，包括地下室没有任何通讯信号的场所定相核相，并统一色标工作。
产品品牌：武汉赫兹电力
24小时服务热线：15342214292
售前咨询：15342214292

产品用途
技术参数
产品附件
检测报告
资料下载
相关推荐
售后保障

系统功能	网络基站定相核相，地下室没有任何通讯信号的场所定相核相，卫星授时远程核相，本地核相；高低压线路核相、环网柜核相、开关柜核相、中置柜核相；电流、频率、相位、相序、验电等测试（根据需要选购测试电流功能的探测器）
电源	基站：AC 380V （三相四线）
	接收器：7.4V可充锂电池，连续工作约4小时
	探测端：3.7V可充锂电池，连续工作约8小时
核相模式	定相核相、远程核相、本地核相
电流测试	钩式CT，内置柔性线圈检测电流（选购电流功能的探测器）
电流采集器	一体化钩式设计，可测试Φ168mm的导线，或Φ168mm×245mm的母排（选购）
RF频率	315MHz、433MHz无线传输
通讯方式	基站与服务器采用TCP通讯协议，手持接收器与服务器采用UDP通讯协议，接收器与采集器采用315MHz/433MHz无线通讯，确保网络通讯安全稳定。
核相距离	卫星授时模式核相距离达500km以上
	普通核相模式距离约160m
	探测器与接收器通讯距离约80m
显示模式	3.5寸真彩液晶屏显示
量程	核相电压等级：AC 1V～550kV
	相位：0°～360°
	电流：0～20000A（选购）
	频率：45Hz～75Hz
分辨力	1°；0.01A（选购）；0.1Hz
精度(23℃±5℃，80%RH以下)	基站定相核相、卫星授时核相：≤±5°
	普通核相：≤±10°
	电流：±2%
	频率：≤±2Hz
相别定性	XY两接收器显示的实时相角差在330°～360°或0°～30°为同相或A相；在90°～150°异相或B相，在210°～270°为异相或C相
语音功能	A相、B相、 C相、X信号正常、Y信号正常等语音功能
持续核相时间	在卫星授时模式下，卫星授时成功后，若无卫星信号可持续核相30分钟以上，满足地下室、矿井下核相
绝缘杆尺寸	拉伸后长约5m；收缩后长约1m
核相方式	接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)
核相方式	非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作)
基站天线	GPS球形天线，线长5米；GSM天线，线长5米
验电指示	探测器“嘟--嘟--嘟”蜂鸣声
换档	自动换档
采样速率	2次/秒
首次搜星时间	第一次开机搜星时间约3-5分钟，开机后第二次搜星时间约30秒，后续热启动约1秒，搜索卫星时主机正面水平朝天，在四周空旷的场所搜索卫星。
卫星授时精度	小于30nS
仪表尺寸	基站：长宽厚300mm×200mm×85mm
	核相探测器：长宽厚145mm×60mm×48mm（单功能）
	电流探测器：长宽厚310mm×270mm×52mm（选购）
	接收器：长宽厚250mm×100mm×40mm
背光控制	按上下箭头键调整背光亮度
感应强度控制	根据感应的电场强弱不同，探测器能自动控制放大倍数，便于排线密集场所核相
数据保持	测试模式下按HOLD键保持数据，再按HOLD键取消保持
退出功能	按ESC键退出当前功能界面，返回上级目录
数据查阅	按ENTER进入数据查阅模式后，按箭头键翻阅所存数据
搜星指示	搜索卫星时动态显示“----”符号
自动关机	接收器开机约30分钟后，仪表自动关机探测器开机约15分钟后，仪表自动关机
额定电流	探测器：35mA max；接收器：300mA max；基站：150mA max
电池电压	当电池电压低时：探测器电源指示灯慢闪，提醒充电；接收器电池电压低符号显示，提醒充电
仪表质量	基站：1.6kg(含配件)
	探测器：205g(含电池)
	接收器：395g(含电池)
	绝缘杆：1.45kg
	总质量：12.6kg(含仪表箱)
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
干扰	无特强电磁场；无433MHz、315MHz同频干扰
绝缘强度	绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间)
	探测器：2000V/rms(外壳前后两端之前)
	接收器：2000V/rms(外壳前后两端之前)
结构	防滴漏Ⅱ型、IP63
适合安规	GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求
适合安规	符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准
