技术指标

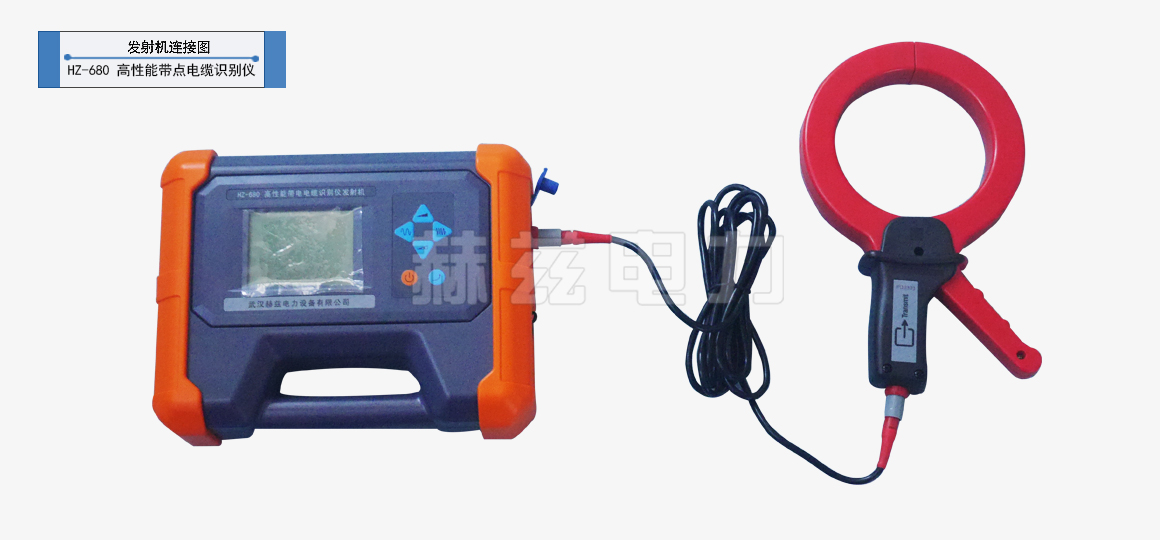

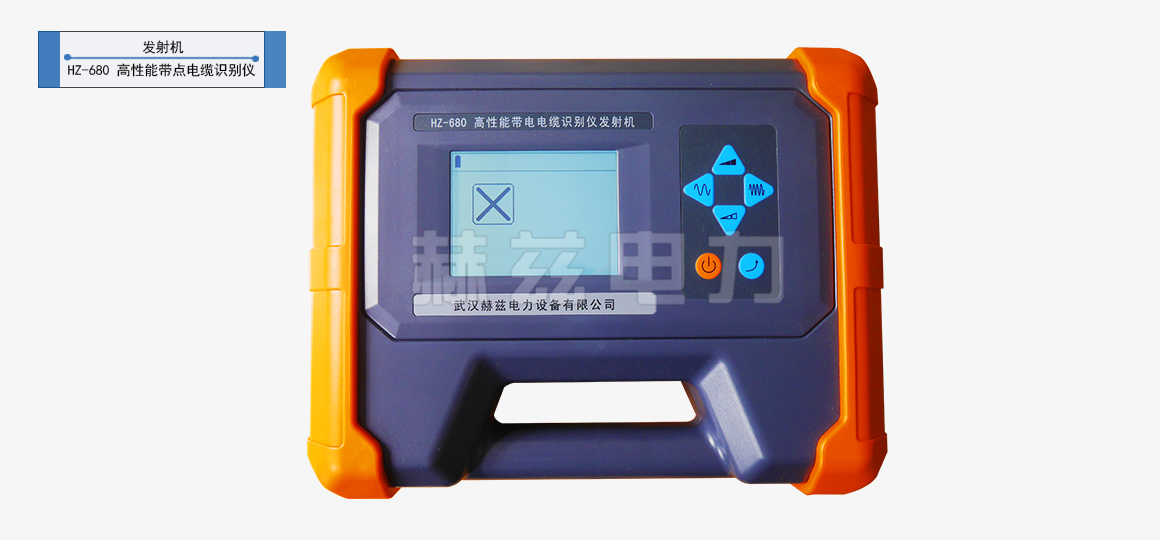

一、发射机:
1. 输出方式:直连输出、卡钳耦合。
2. 输出频率:640Hz(复合频率)、1280Hz(复合频率)。
3. 输出功率:最大10W,10档可调,全自动实时阻抗匹配。
4. 直连输出电压:最高150Vpp。
5. 过载和短路保护。
6. 人机界面:320×240点阵液晶显示器。
7. 内置电池:4节18650锂离子电池,标称7.4V,6.8Ah。

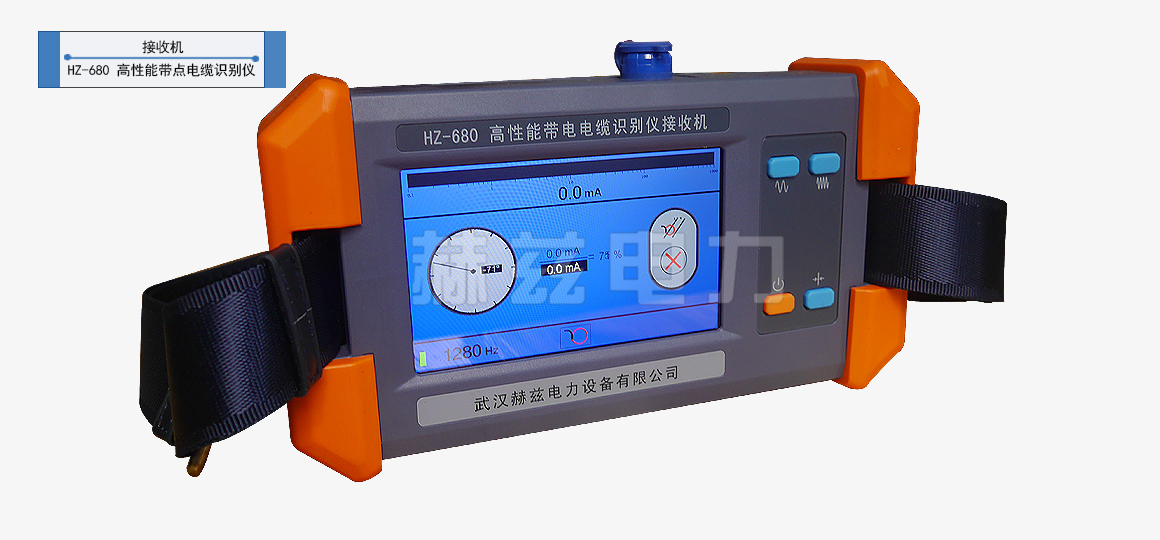

二、接收机:
1. 输入方式:柔性卡钳。
2. 接收频率:
主动探测频率:640Hz、1280Hz。
工频被动探测频率:50Hz/60Hz(用户可配置)。
3. 电缆识别:柔性卡钳智能识别。
4. 工频测量:量程AC 1-1000A,精度±3%。
5. 人机界面:800x480液晶显示器;液晶尺寸121x76mm。
三、其他:
1. 体积:发射机280×220×90mm,接收机220×125×55mm。
2. 质量:发射机2.3kg,接收机0.9kg。
3. 发射机充电器:输入AC100-240V,50/60Hz,输出DC8.4V/2A。
4. 接收机充电器:输入AC100-240V,50/60Hz;输出DC5V/2A。
5.使用条件:温度:-10℃-40℃,湿度5-90%RH,海拔<4500m。

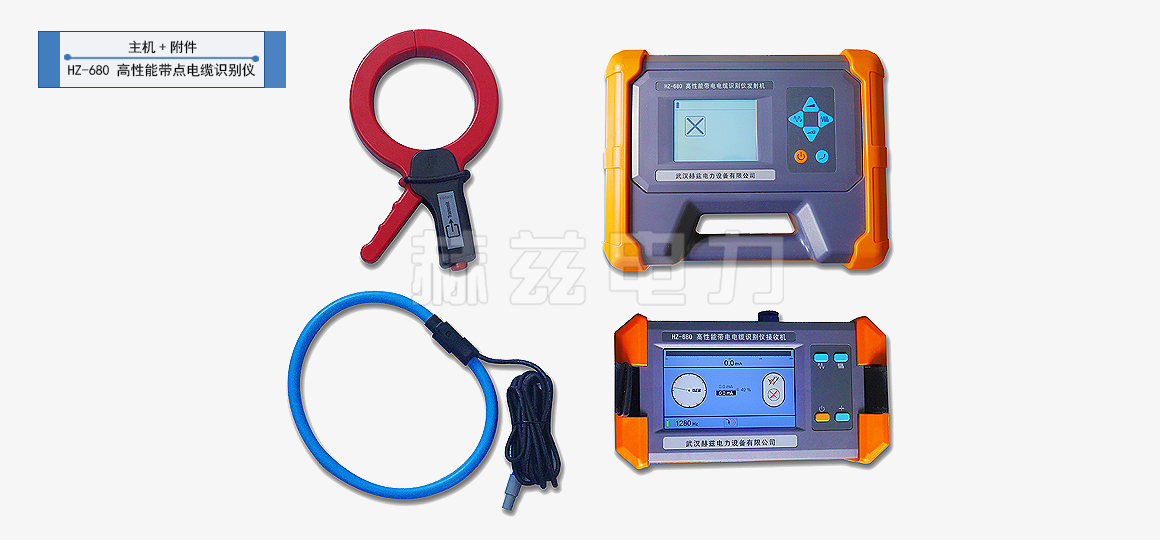

四、设备配置
序号 |
名称 |
数量 |
1 |
发射机直连输出线缆 |
1 |
2 |
接地钎 |
2 |
3 |
接地延长线 |
1 |
4 |
充电器 |
2 |
5 |
发射机附件输出线缆 |
1 |
6 |
发射卡钳 |
1 |
7 |
接收柔性卡钳 |
1 |
