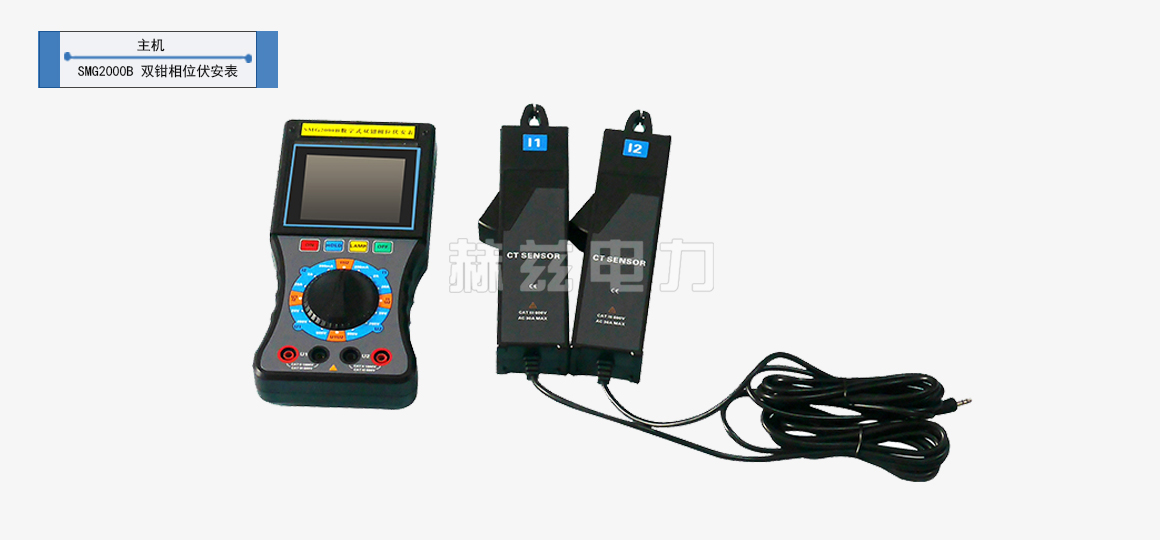

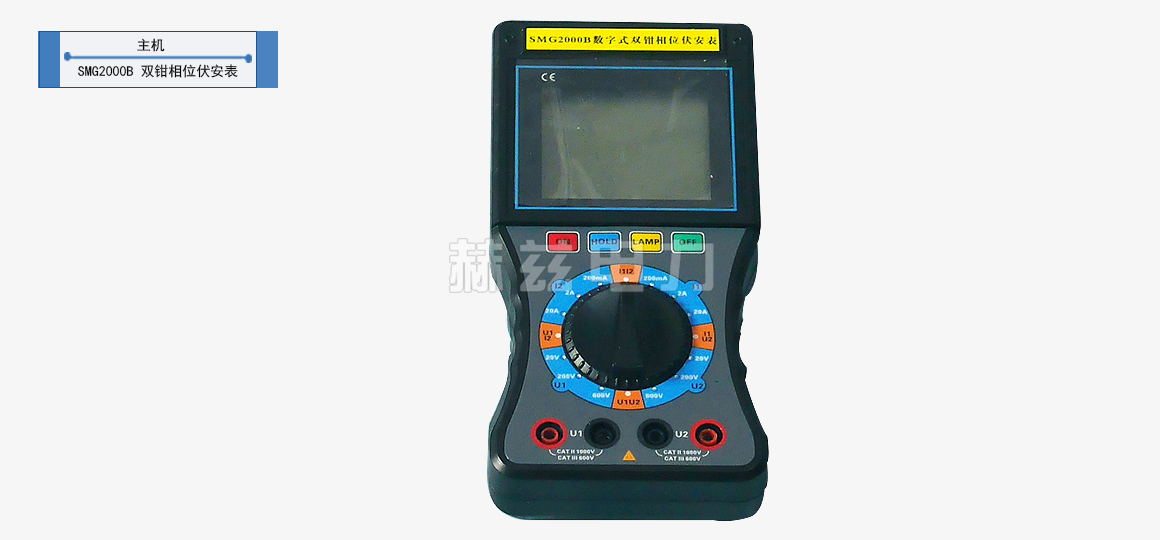

SMG2000B 双钳相位伏安表

执行标准：
产品别名：
产品图集产品说明书产品视频试验规程检定证书
产品特性：
● 采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路 ● 测量U 1- U 2 之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表 ● 显示器采用了高反差液晶显示屏，字高达25 mm ，以获得最佳视觉效果 ● 外壳采用工程绝缘材料，安全、可靠。
产品品牌：
24小时服务热线：15342214292
售前咨询：15342214292

产品用途
技术参数
产品附件
检测报告
资料下载
相关推荐
售后保障

1. 参比工作条件

环境温度	（23±5）℃
环境湿度	（45～75）% RH
被测信号波形	正弦波、β=0.02
被测信号频率	（50±0.2）Hz
被测载流导线在钳口中的位置	任意
测量相位时被测信号幅值范围	100～220V、0.5A～1.5
外参比频率电磁场干扰	应避免

2. 基本误差极限
● 交流电压（见表1）

表1：交流电压测量误差
量限	分辨率	基本误差极限
20V	0.01V	±（0.3%读数+0.2%量程）
200V	0.1V
500V	1V

输入阻抗：各量限均为2MΩ相位测量时，电压端输入阻抗>500KΩ.
● 交流电流（见表2）

表2：交流电流测量误差
量限	分辨率	基本误差极限
200mA	0.1mA	±（0.3%读数+0.2%量程）
2A	1mA
10A	10mA

● 相位
U-U、U-I、I-I（见表3）

表3：工频相位测量误差
范围	分辨率	基本误差极限
0～360°	1°	±2°

3. 工作误差

额定工作条件	环境温度	（0～40）℃
	环境湿度	（20～80）% RH
	被测信号波形	正弦波、β=0.05
	被测信号频率	（50±0.5）Hz
	被测载流导线在钳口中的位置	任意
测量相位时被测信号幅值范围	测 U1-U2相位时	30V～500V
	测 I1-I2 相位时	10mA～10.00A
	测 U1-I2 或 I1-U2 相位时	10V～500V、10mA～10.00A
	外参比频率电磁场干扰	应避免
额定工作误差极限		在所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍

4. 安全特性

耐压	电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受 1000V/50Hz、两电压输入端之间能承受 500V/50Hz 的正弦波交流电压历时 1min 的试验
绝缘电阻	仪表线路与外壳之间、两电压输入端之间：≥10MΩ
