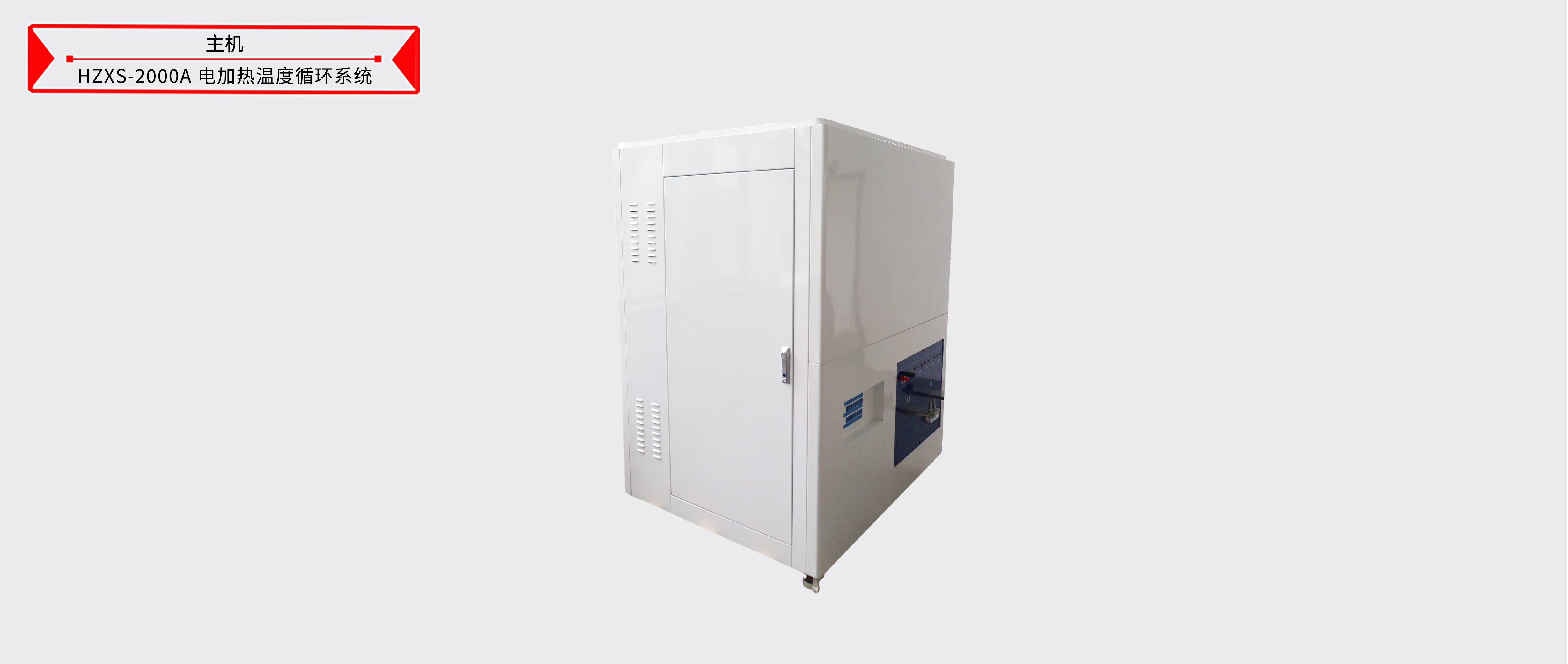

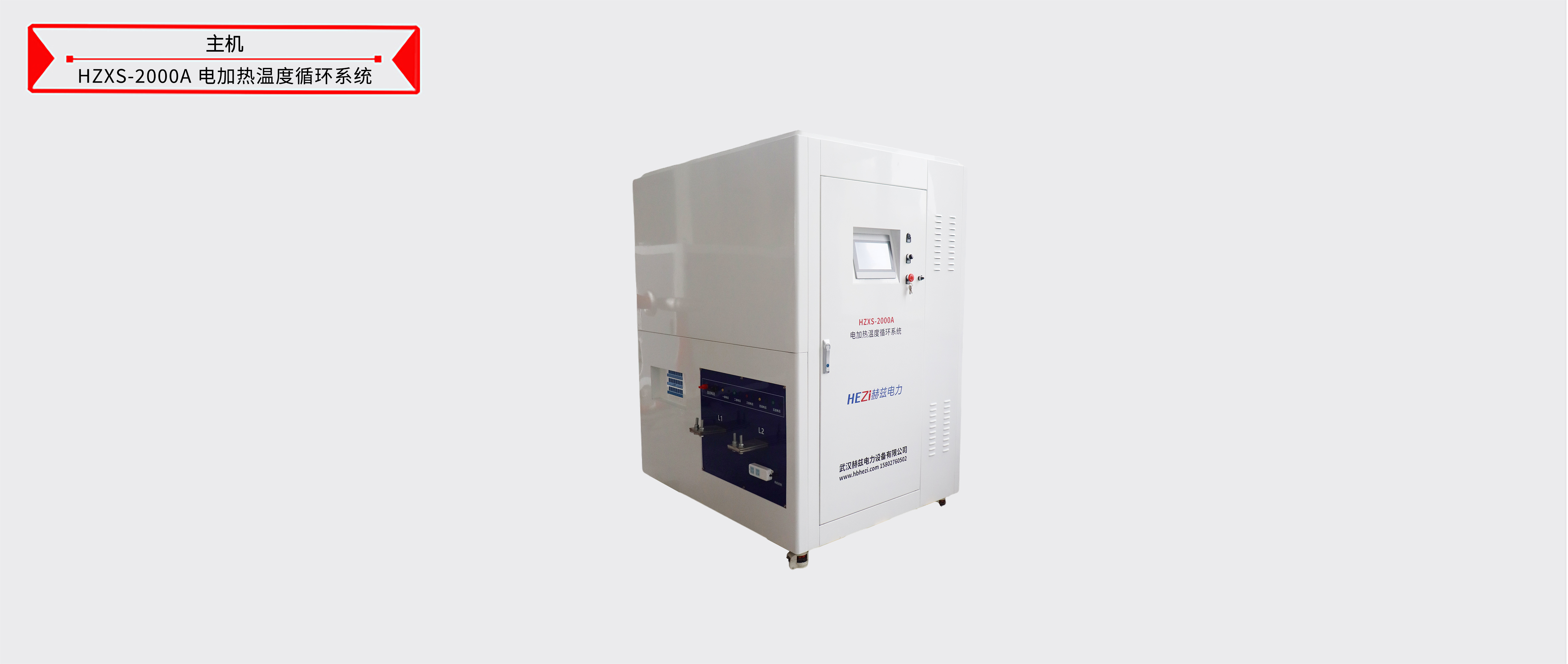

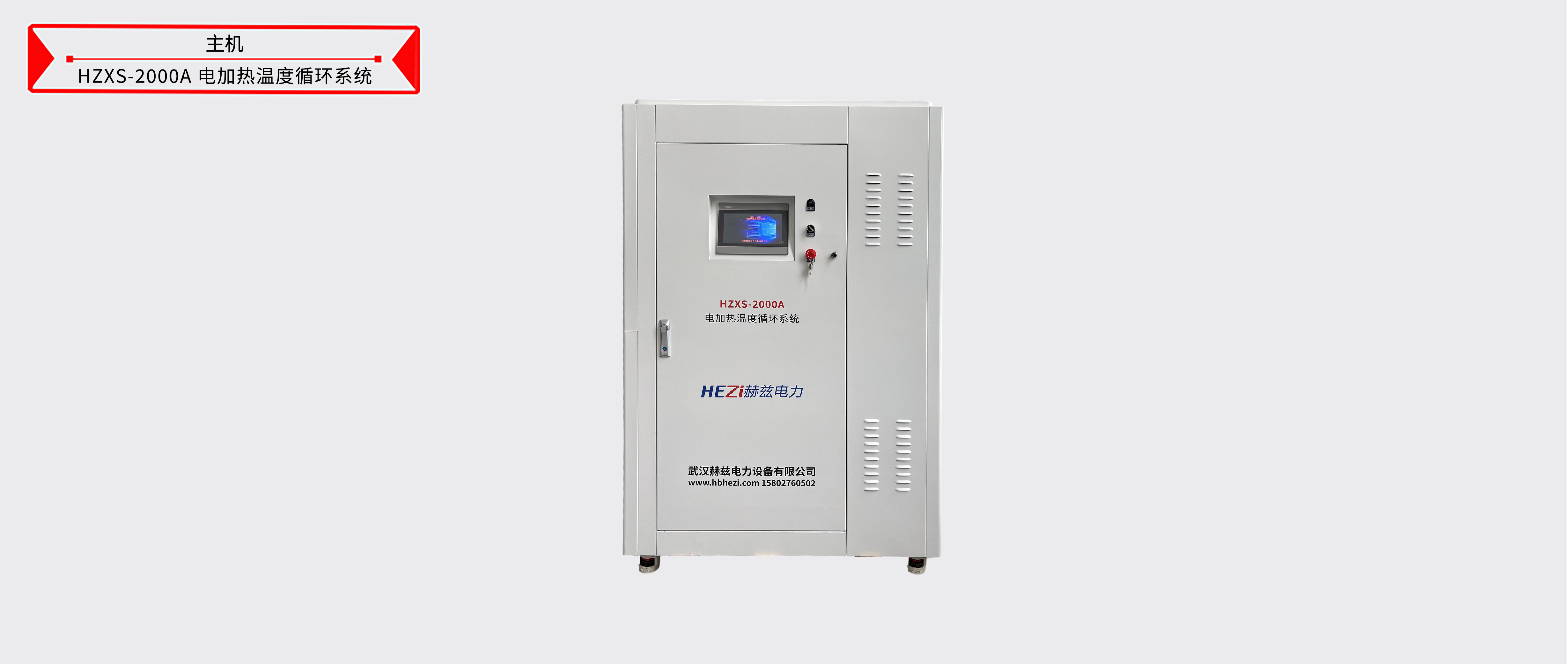

HZXS-2000A 电加热温度循环系统

一、概述

HZXS-2000A电加热温度循环系统，采用PLC与威纶工控屏幕作为控制系统，实现的全自动大电流检测设备。该发生器能够实现一路2000A电流输出，24路温度采集。能够将采集的温度与电流使用曲线图的方式进行显示。并能将所采数据导出CSV文件，方便在电脑上进行分析处理。设备具有完善的保护措施，能够实现长时间无人值守测试。主要应用于电缆头，铜包钢材料及特殊材料类电力金具的温升实验，断路器的温升实验、母排的温升实验、互感器的变比测温等。

二、主要特点

● 电流、温度、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；
● 全中文界面，操作简单明了，可适应多种应用场合；
● 全触屏操作，操作直观、快捷、易上手。
● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；
● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；
● 试验结果显示功能，可自动判断试验结果（试验通过或试验失败）；
● 试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；
● 暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；
● 试验时间可任意设定，0秒 ~ 480小时
● 自动计时功能，自动控制时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；
● 手动计时功能，手动控制时，计时器可手动启动，当试验时间到，设备自动回到零位；
● 手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过流保护等功能，整个试验过程手动控制，按需操作；
● 手动模式电流保持功能，当到达某个电流值时，按下保持按键，电脑自动将电流控制在当前值。
● 带停止/紧急按钮，可手动复原；
● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；
● 数据导出功能，通过U盘可将设备数据存储到电脑上进行进一步处理。
● 出现过流等故障时，保护即时，准确，可靠；
● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰能力强，试验中不会出现死机、黑屏、花屏等异常现象。

三、主要技术参数

1、热循环试验
电源电压:AC 380V 士10%,50Hz士1 Hz
电源电流:≥78.9A
额定容量:30kVA
输出电压:AC0~15V
输出电流:长时间(不间断运行)AC10~2000A;
电压测量精度:0.5%FS士3字
电流测量精度:0.5%FS士3字
计时长度:1秒~9999.99 小时
测温:24 路
增加相位测试仪表 可测电压电流的相位角
