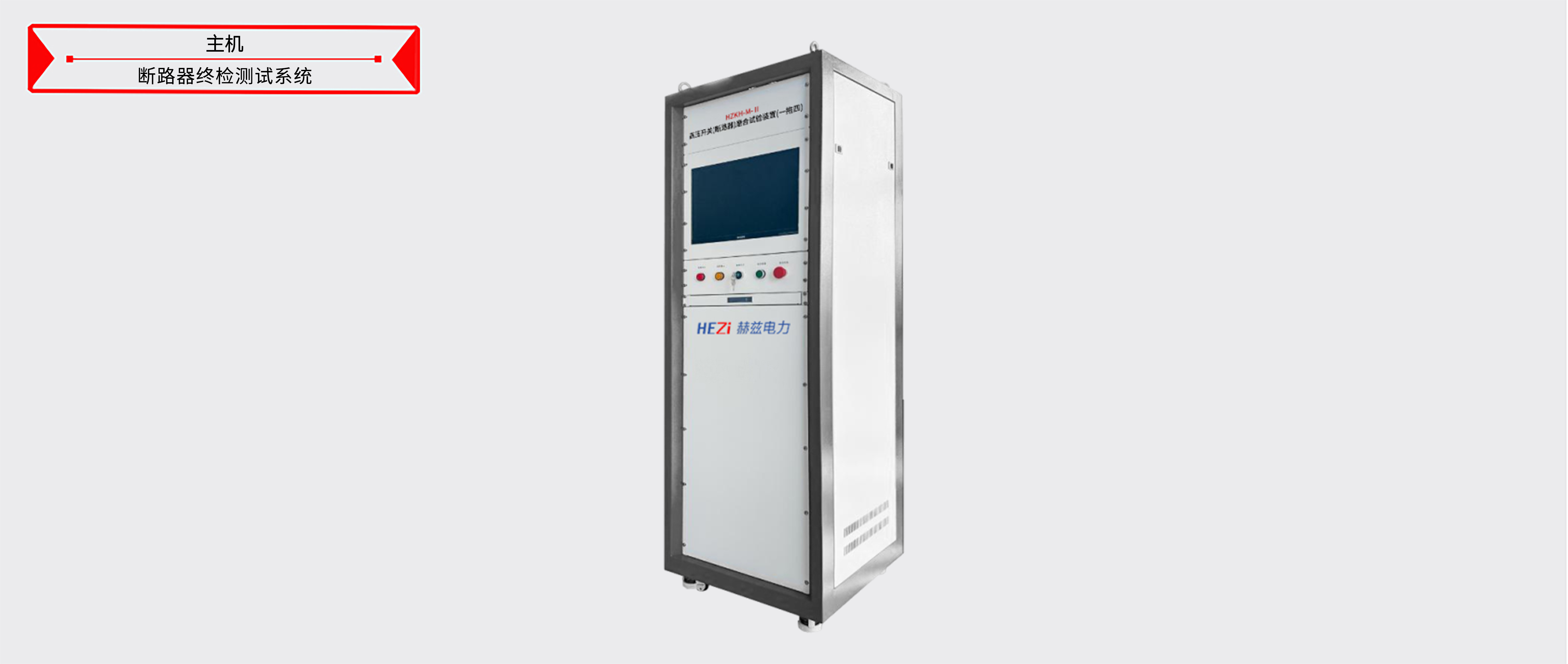

断路器终检测试系统

（一）产品概述

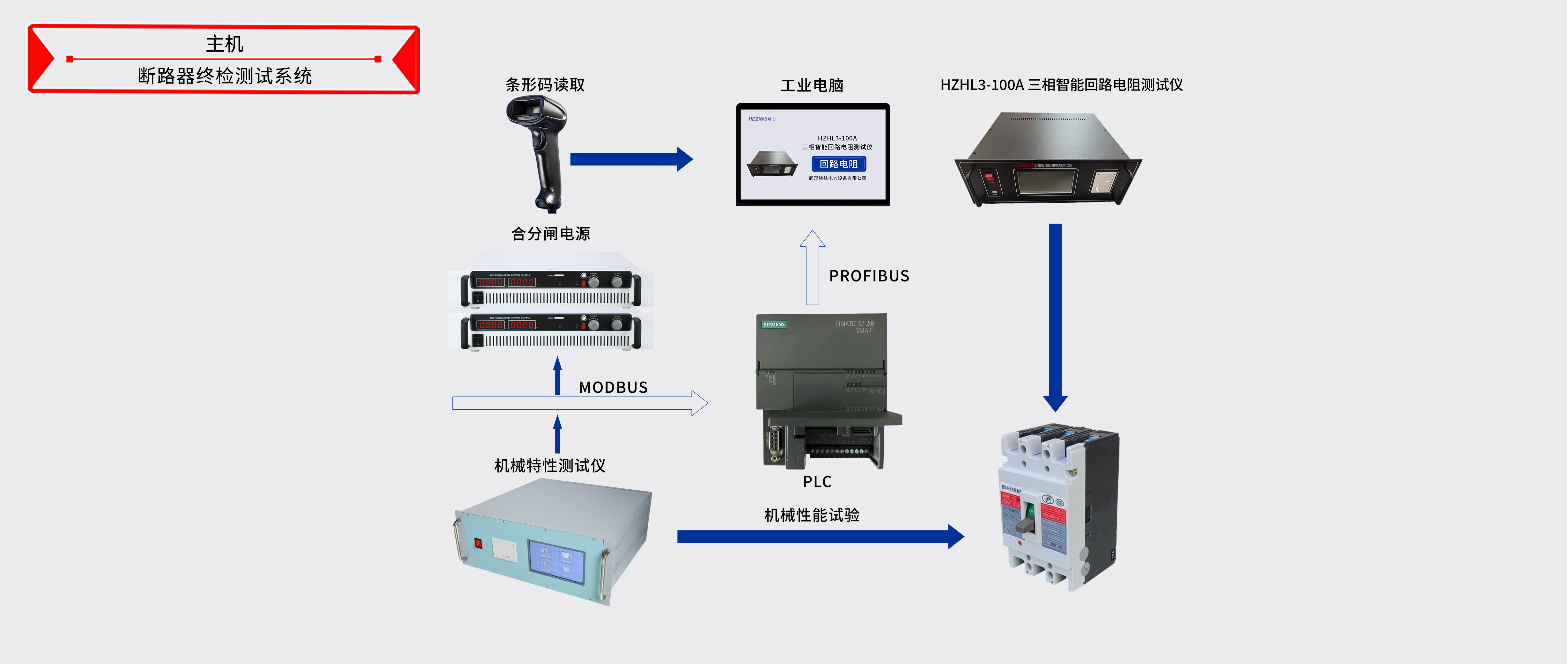

     该产品是我公司完全自主研发和设计生产的集性能和技术优化于一体的高科技智能化检测设备——HZKH-M-II型断路器终检测试系统，作为生产线检测设备一体化解决方案的重要组成部分，具备了出厂终检试验所要求的全部测试，通过一套完整的综合数据管理系统完成各项测试过程的检测、记录和存档。系统包括：绝缘电阻测试、二次耐压测试、二次接线检查测试、回路电阻测试和操作试验测试、配柜实验，通过一套完整的综合数据管理系统完成各项测试过程的检测、记录和存档。这是一款国网EIP系统接入必备测试设备，国网抽检中心/实验室必备测试设备。“智”造未来，从顶层 MES 到 ERP全打通，数据像高铁一样疾驰，Al 质检＋孪生工厂，让故障“秒现原形”达到自动化监测系统。这是一款国网EIP系统接入必备测试设备，国网抽检中心/实验室必备测试设备。“智”造未来，从顶层 MES 到 ERP全打通，数据像高铁一样疾驰，Al 质检＋孪生工厂，让故障“秒现原形”达到自动化监测系统。

（二）技术参数

1、额定输入电压：三相四线             线电压：380±38V  50Hz
2、最大工作电流：10A
3、环境温度：-10℃--60℃              环境湿度：<90RH
1）电源部分静态调整幅值误差<2% ；
2）30%分闸电压动态工程中误差<3% ；
3）35%欠压电压幅值误差<2% ；
4）重合闸过程中0.3s的控制误差 < 40ms；
5）所有电源的输出电压幅值均可调,范围为: 0--270V；
6）系统完成每台断路器测试的循环时间 < 12min
7）测试界面参数需手动输入
8）测试界面可动态显示测试的过程进度
9）整个测试过程中若有拒分、拒合、储能失败等问题时，系统有报警提示

（三）主要功能

1）防跳试验、闭锁试验、过流测试；
2）分、合闸线圈额定电压下自动重合闸测试(O~0.3s~CO~180s~CO)；
3）分、合闸线圈过电压 (分110%; 合110%)测试；
4）分闸线圈低电压（AC85%；DC65%）测试；
5）合闸线圈低电压（AC85%；DC85%）测试；
6）分闸线圈30%电压下不分闸测试；
7）合闸线圈30%电压下不合闸测试；
8）欠压脱扣器额定电压下不分闸测试；
9）欠压脱扣器低电压（65%）不分闸测试；
10）欠压脱扣器35%电压下分闸测试；
11）欠压脱扣器85%电压下合闸测试。
