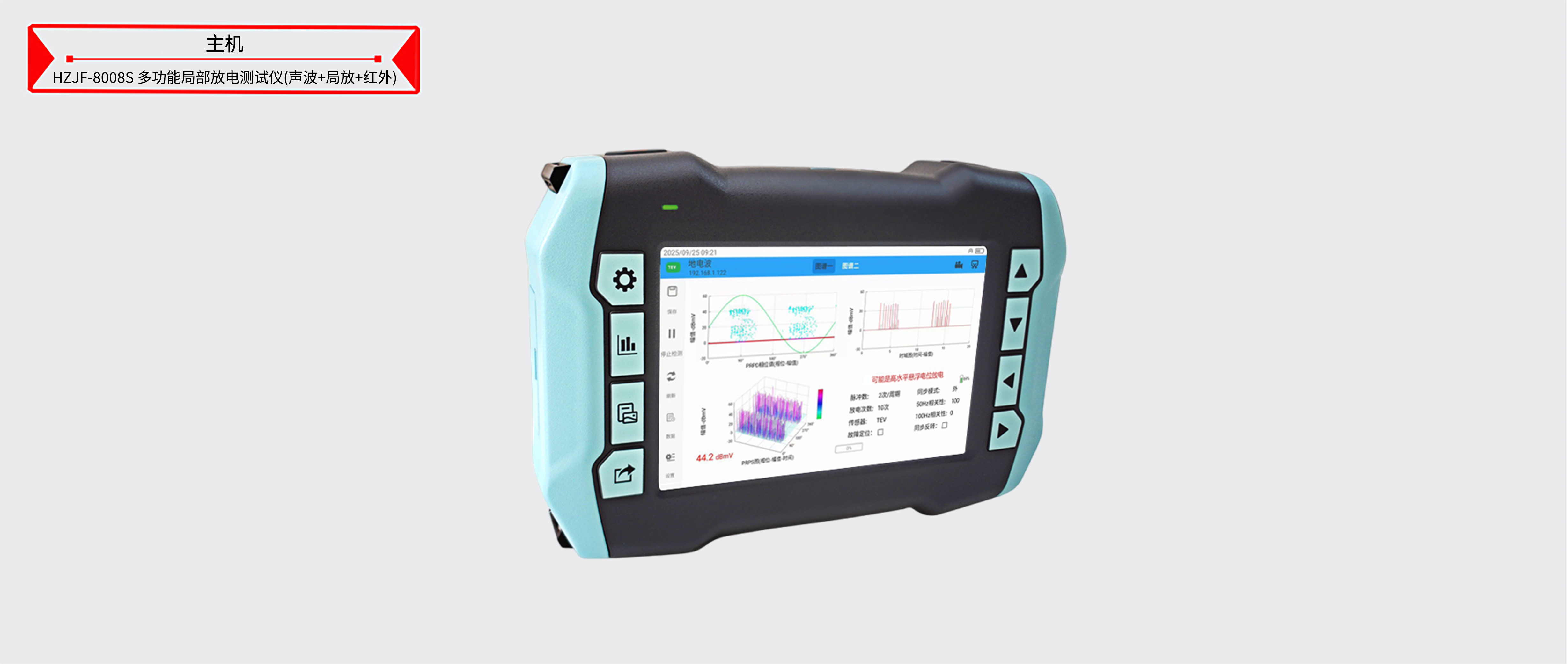

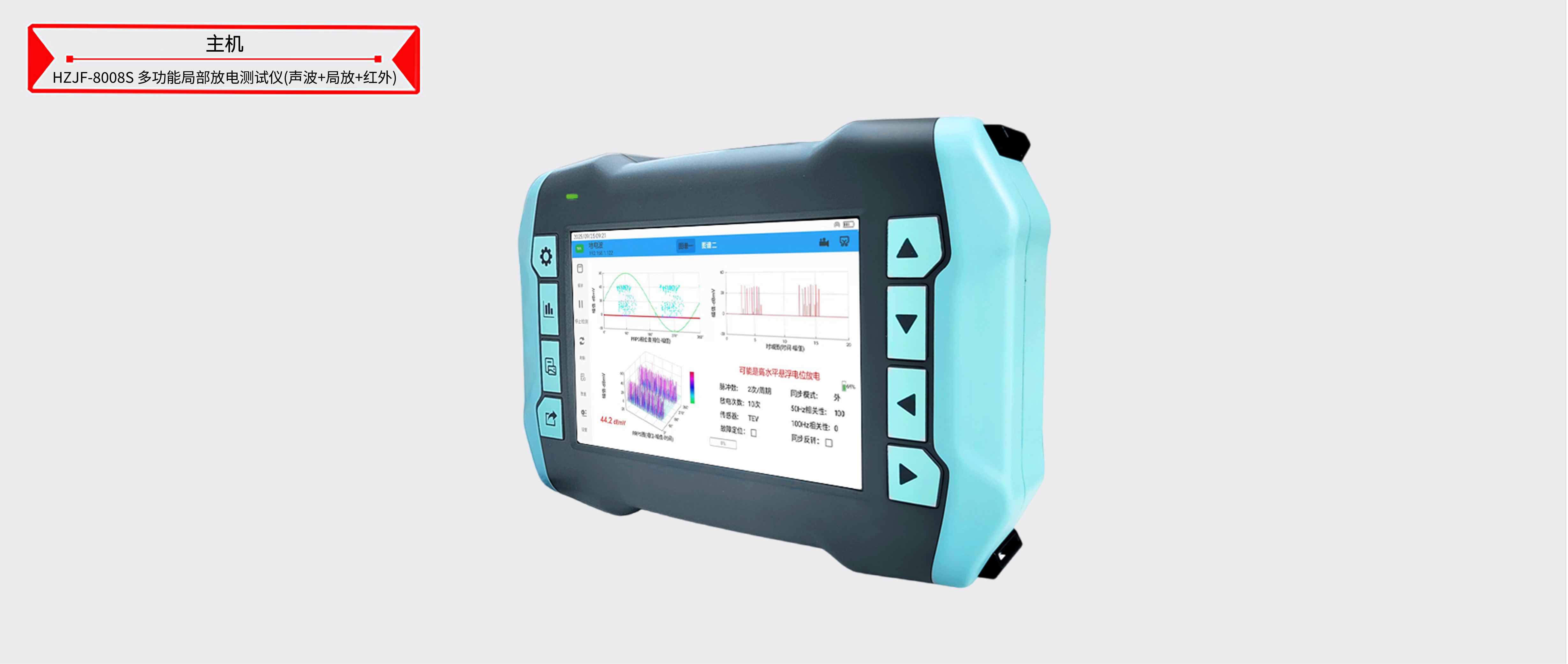

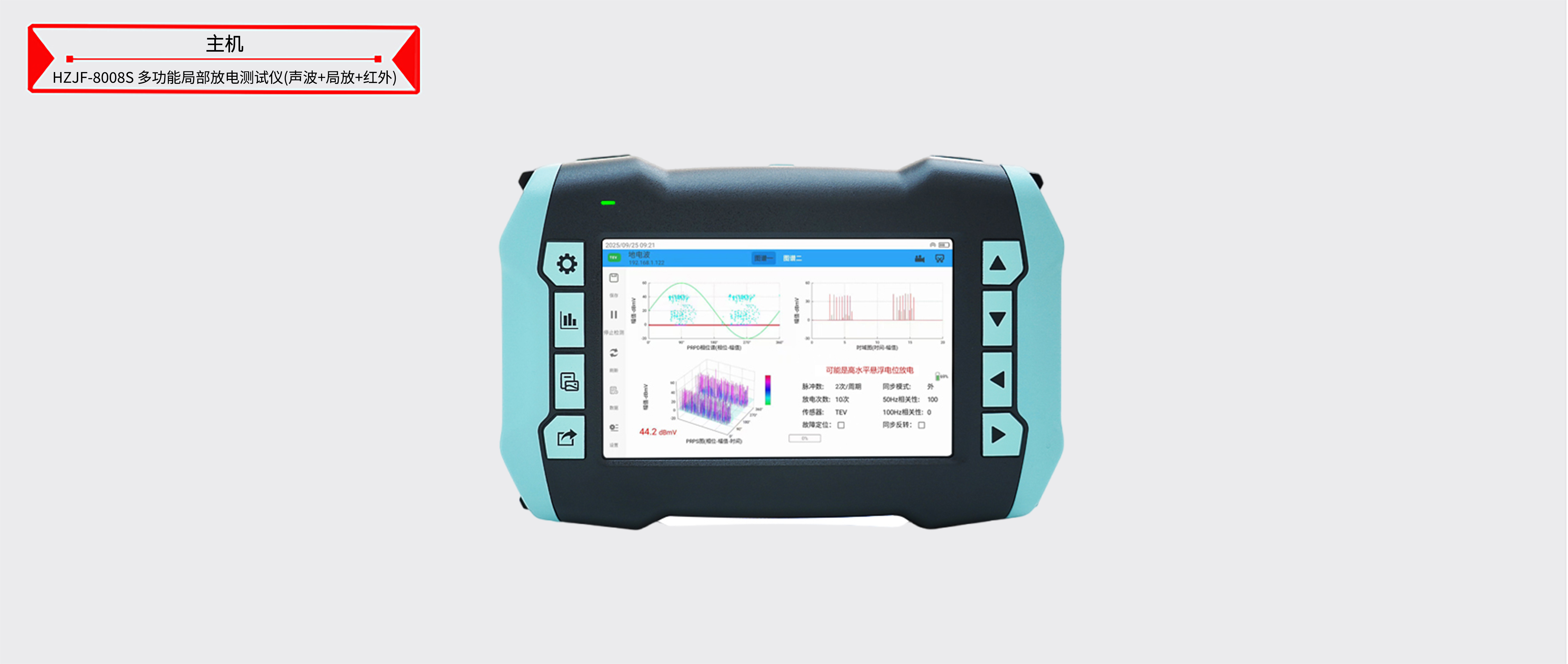

HZJF-8008S 多功能局部放电测试仪（声波+局放+红外）

一、产品简介
HZJF-8008S多功能局部放电测试仪（声波+局放+红外功能）利用麦克风阵列技术采集声波数据，结合高清摄像头实现声波的定位。利用波束形成实现声波定位技术分析后得到声波分布数据，再将声波分布数据与视频进行融合生成声像云图并在显示屏上动态展现。
多功能局放采集器—WiFi版集成了超声波、地电波二种传感器。可⽤于运⾏中开关柜的绝缘状态检测与评估。连接配合接触式超声波、特高频、高频互感器和聚波器等传感器的测试，可用于运⾏中的变压器、GIS、电缆、架空线等设备的局放检测。

二、特点及主要功能
1）一旦气体发生泄漏，声像模块即可感知到气体泄漏时产生的超声波/声波，从而定位到泄漏发生的位置，进行报警。该功能的实现基于声学成像技术，利用麦克风阵列，扫描空间声波，通过声波的相位差异来确定故障位置，得到“声像图”。
2）自动诊断分析测试结果，具备自主数据采集和局放信号分析诊断功能。也能提供传感器的测试数据以及时域/PRPD/PRPS图谱/直方图/飞行时间图等重要数据。
3）无线WiFi或蓝牙连接；USB或蓝牙导出检测报告，蓝牙播放音频功能
4）配置不同传感器实现几乎所有的高压电气设备的局部放电检测；
5）按键/触屏均可操控。人性化的人机界面方便不同设备的数据管理；
6）多功能局放采集器—WiFi版精密小结构、准确数据采集和多样化的测量原理，能够实现各种电气设备的局放检测，包括超声波、地电波测量原理。您只需更改不同传感器，就可以完美解决高压电气设备的局放检测任务。可外接GIS、变压器、架空线路、电缆等专用检测传感器。
7）采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；
8）测试带宽范围为30kHz ~ 3.0GHz，适用各种频段的检测原理；

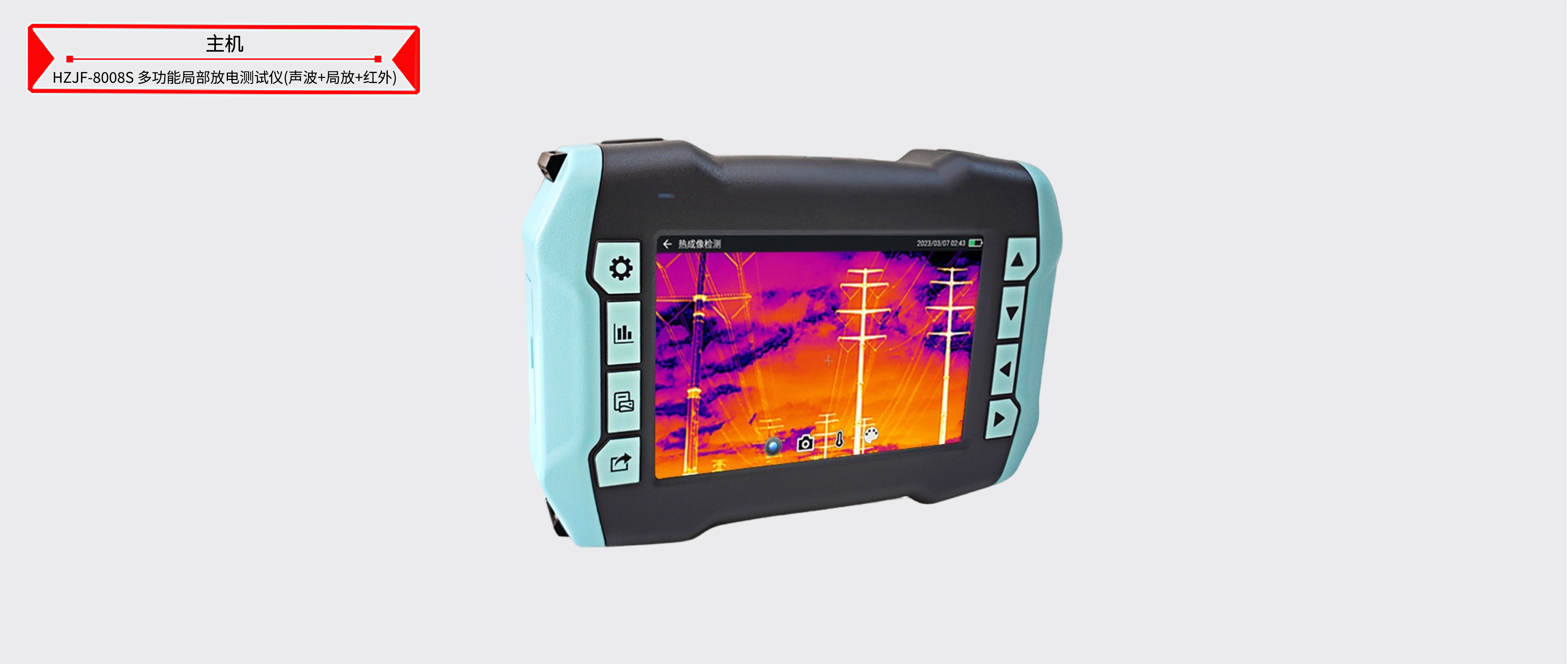

9）通过屏幕显示的图像色彩和热点追踪显示功能就能初步判断发热情况和故障部位，从而高效率、高准确率地确认问题所在。
10）可拍照、录屏，显示30天历史数据趋势图。
