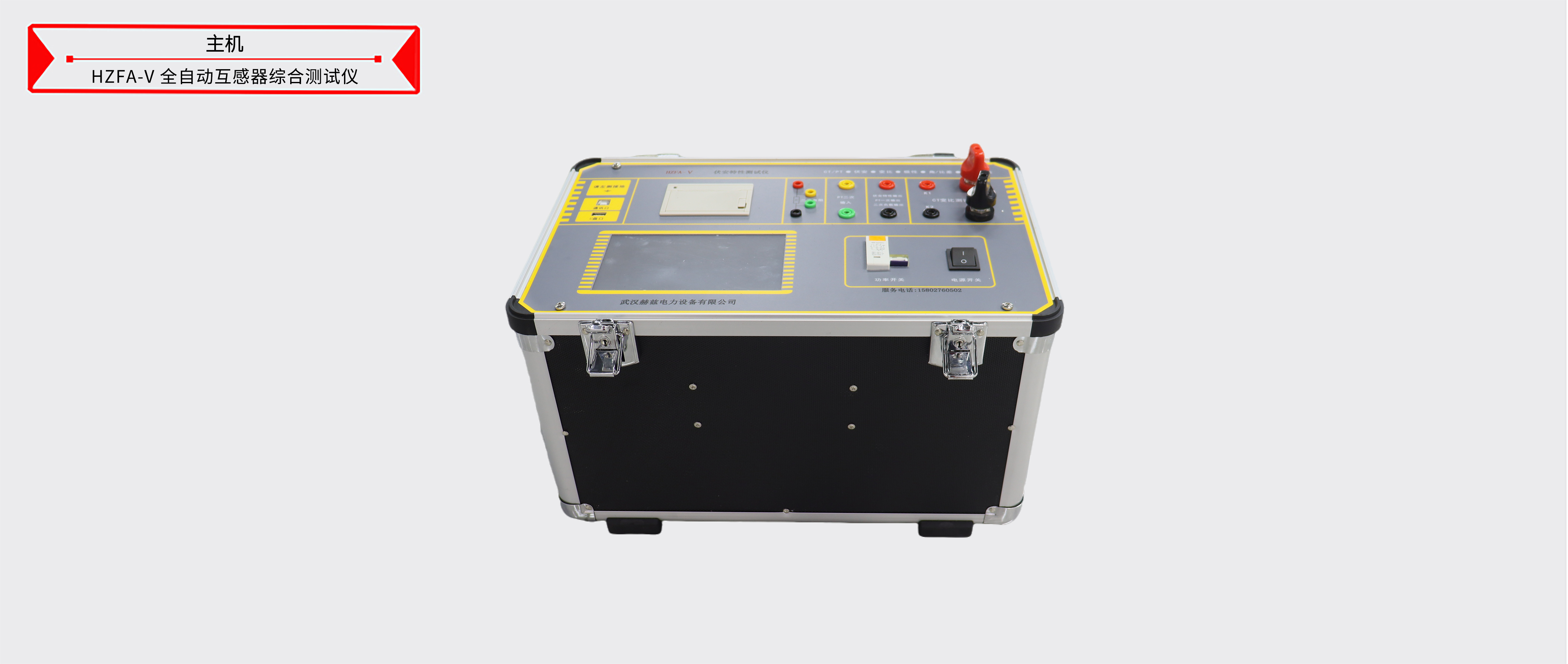

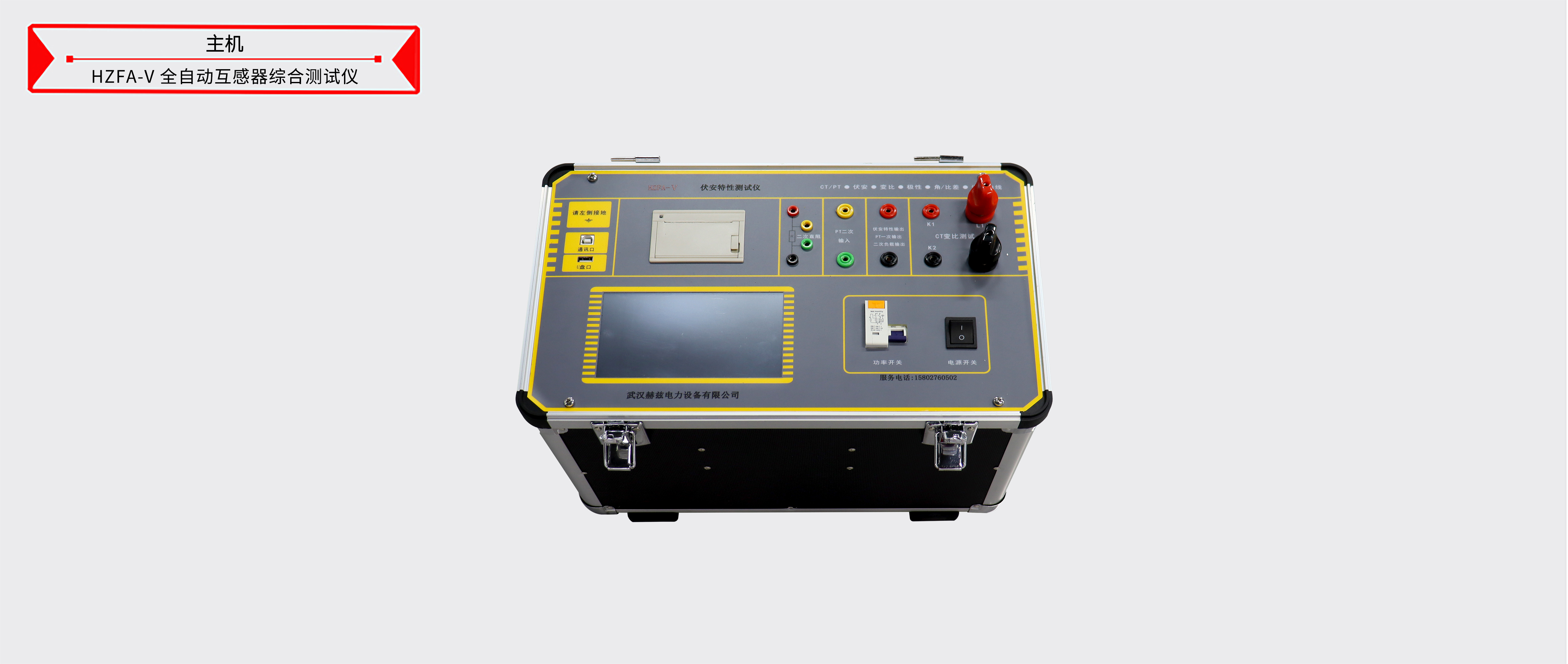

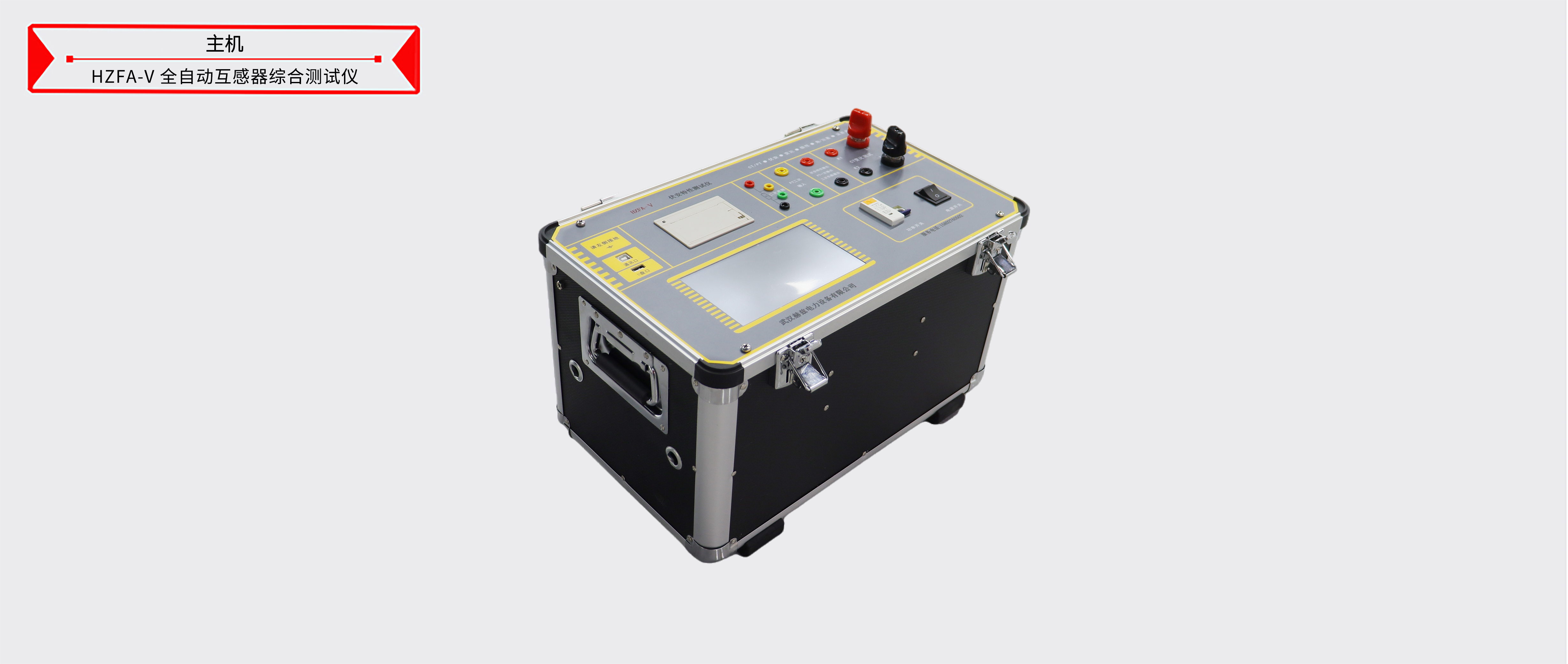

HZFA-V 全自动互感器综合测试仪

一、产品简介
HZFA-V全自动互感器综合测试仪仅需进行简单的数字设定：设定最高测试电压、最大电流装置将自动从零逐步升压。测试全过程自动记录数据，并自动地将伏安特性曲线描绘并显示出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。
使用极为简单的操作和接线方法以实现互感器的测量，极大的降低了工作强度和提高了工作效率，方便现场开展互感器的测量工作；快捷、简单、精确、方便 。

二、特点及主要功能
1）功能全面
可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负载”，“二次回路”，“二次耐压”和退磁功能。
内设功能状态说明，无需说明书，极易操作、掌握。
2）输出电压高、容量大
伏安特性试验：单机最大输出电压高达2500V/3000V（选配），可用于做500KV等级1A电流互感器的伏安特性试验。变比测试：最大电流输出高达600A。设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
调压分辨率最小可以达到0.13V
3）功能全面
1、可测试CT/PT的：“伏安特性”，“5％、10％和15％误差曲线”，“变比、极性”，“角差、比差”，“二次直阻”及“二次负荷”，“二次回路”，“二次耐压”和退磁功能。
2、测试满足GB1208、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
3、7寸彩色触屏自带中文输入法，可输入中文编号。
4、界面友好美观，全中文图形界面，面板自带打印机，可随时打印曲线图及测试数据。
5、带有大容量存储器，可存储4000组测试数据，数据掉电永不丢失；
6、试验完毕后将数据存入U盘，可以在电脑端用软件进行数据分析，并生成WORD报告。
7、具备联机功能，可通过电脑控制仪器进行试验。
8、拐点自动计算功能；具有完善的数据查询、浏览、打印、删除功能；自带日期/时间功能。
9、单机一体化，重量轻，仅重26Kg，方便携带，便于流动试验。

三、技术指标

测试用途		保护和计量类CT、保护类PT
输入电源	电压	AC220V/±10%
	频率	50Hz/±10%
	最大功率	5KVA
CT伏安	最大电压	0~2500V/3000V(选配)
	最大电流	20A
	精度	±0.5%
CT变比	最大电流	0-600A
	最大电压	0-7V
	精度	±0.5%
PT伏安	最大电压	安全设限：0~500V
	最大电流	20A
	精度	±0.5%
PT变比	最大电压	0~2500V/3000V(选配)
	精度	±0.5%
比差	精度	±0.5%
相位	精度	±3min
直阻测量	范围	0~20Ω
	精度	0.5%
一次通流	范围	0~200A/5分钟
二次耐压	范围	0~2500V/5分钟
环境条件	运行温度	-10℃～+50℃
	存储温度
	湿 度	相对湿度：45%～60%，不结露
仪器尺寸		420mm×300mm×270mm
仪器重量		重量26kg
