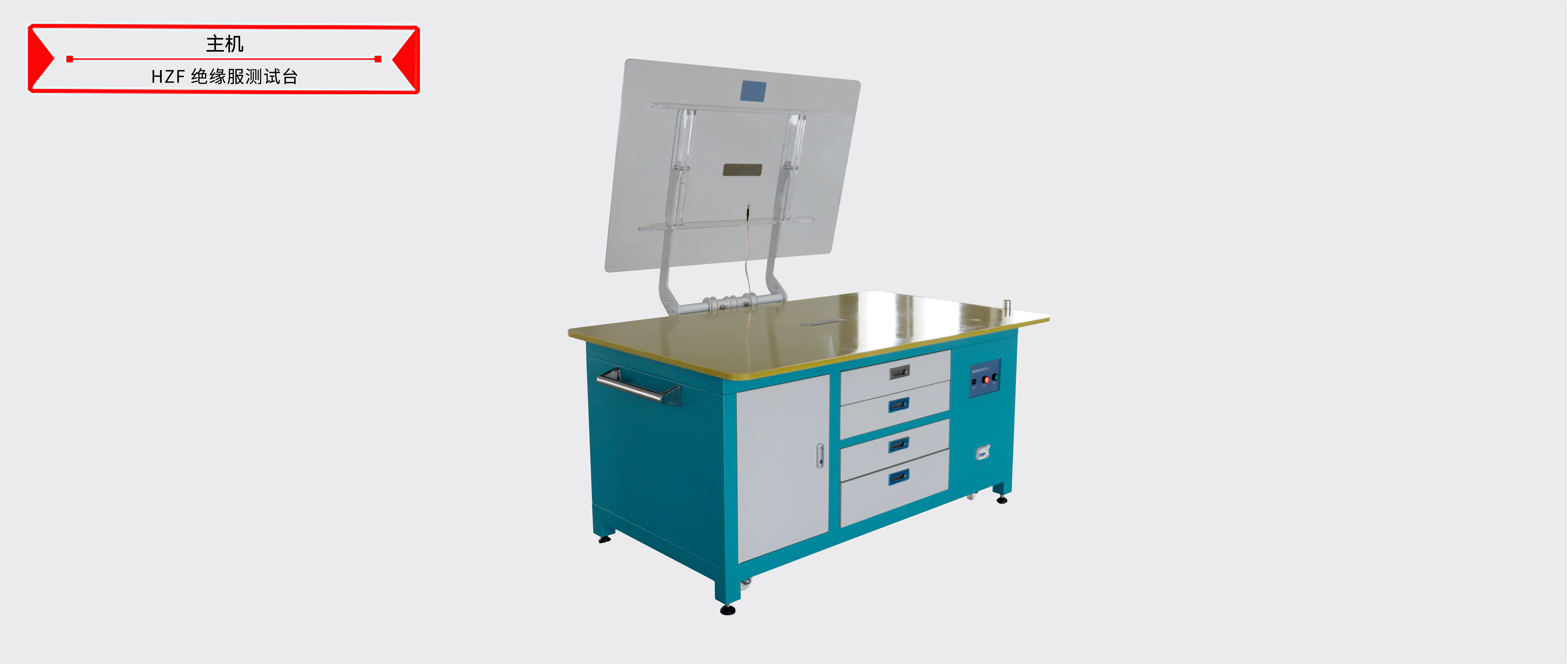

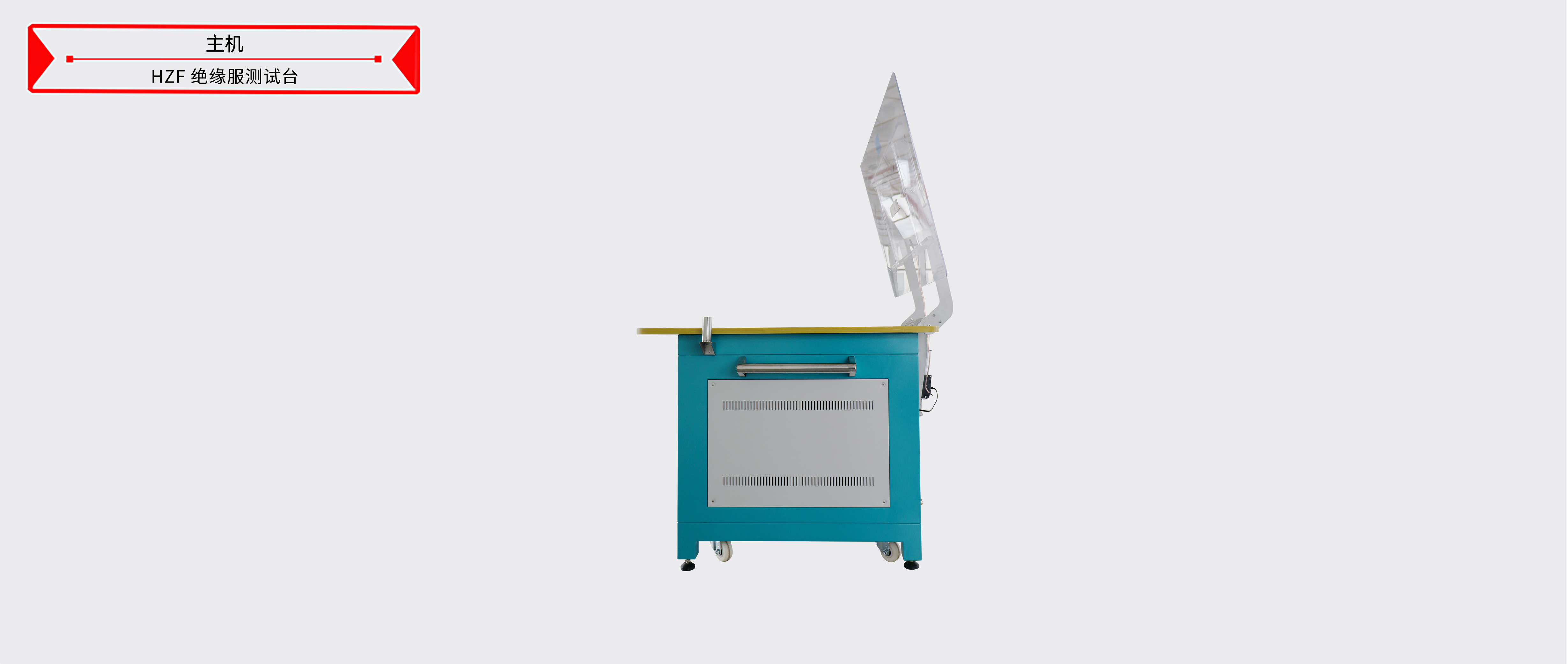

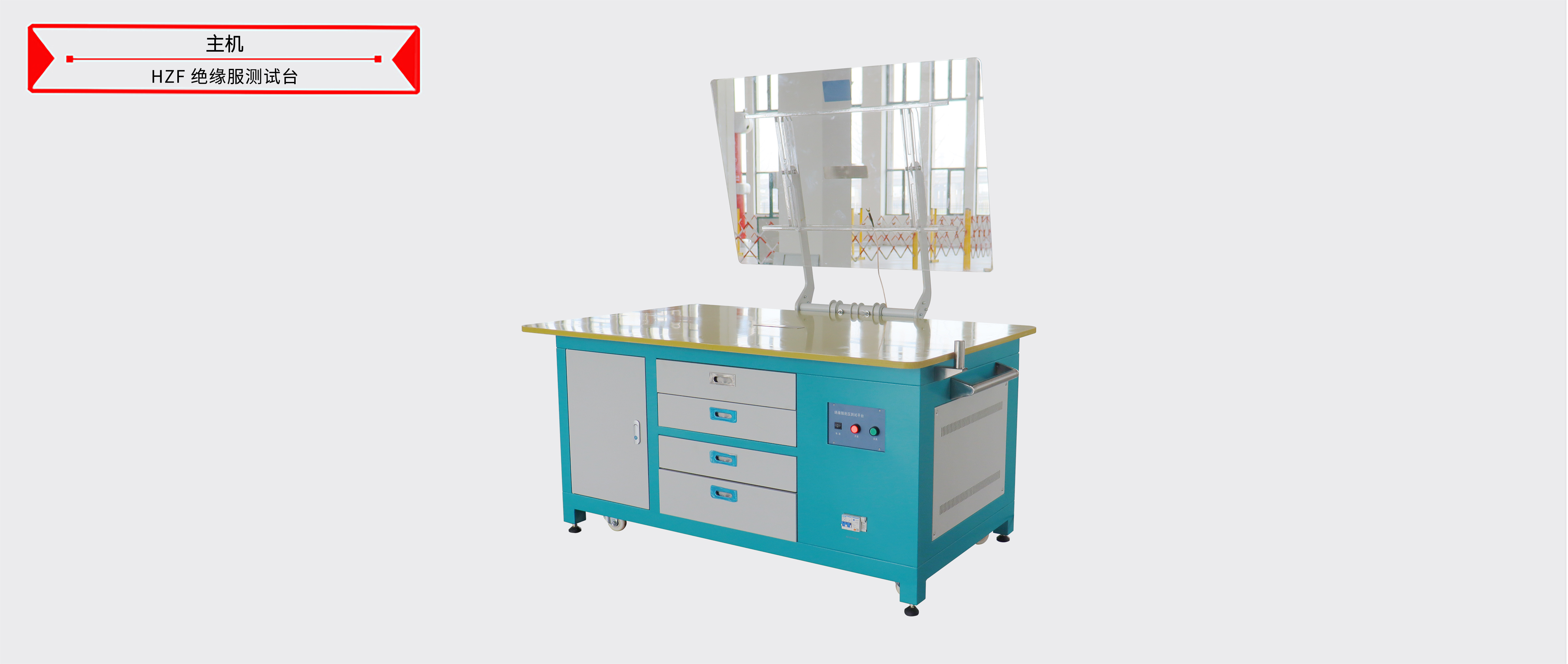

HZF 绝缘服测试台

一、概述
带电检测和带电检修是电力系统近年来重点推行的发展方向，10~35kV系统带电作业采用绝缘隔避方式进行，所采用的安全防护器具主要有绝缘衣、绝缘裤、绝缘披肩、绝缘套袖等个人穿戴绝缘防护用品以及绝缘毯、遮蔽罩等绝缘隔离用品。这些防护用品是否有效直接威胁到操作人员的生命安全保障，因此对安全防护器具的检测显得尤为重要。
本绝缘服测试台专门为绝缘衣、绝缘裤、绝缘套袖等绝缘防护用品耐压试验特别设计，同时可以进行遮蔽罩耐压试验。绝缘衣等电极采用金属纤维混纺织物内衬阻燃海绵具制成，具有良好的导电性，和试品便于紧密结合同时避免了采用金属电极易于对试品产生划伤损坏。本测试台适用于电科院、电力系统带电作业班等单位使用。

二、操作方法
测试前准备
将测试台接地端用专用接地线连接至接地点，并保证连接可靠。
将测试台电源线连接AC220V电源。

绝缘服测试电极
测试电极采用导电布制作，按照绝缘服、绝缘套袖、绝缘披肩、绝缘裤、绝缘毯的形状，分别制作内外电极。测试时，内电极置于试品内部，利用专用高压导线与内电极可靠接触连接高压；外电极包裹在试品外表面；再将用内外电极包裹好的试品平放在测试平台中央，平台上盖闭合后外电极与平台上、下接地电极接通。

绝缘服类耐压测试
接通测试台电源，打开电源开关，按下开启键，台面上盖开启。
将被试品用合适的内外电极包裹好，平放在测试平台中央。
将高压导线一端的电极与内电极可靠接触，并检查上、下接地电极接线是否牢固。
按下闭合键，台面上盖闭合。
内外电极之间按照试验要求施加高压进行耐压测试。
试验完毕后，按下开启键打开上盖取出试品。

绝缘毯耐压测试
进行本项试验时应拆除上接地电极的接地线，将上接地电极作为高压输入端连接高压导线。
接通测试台电源，打开电源开关，按下开启键，台面上盖开启。
将绝缘毯测试电极及被试绝缘毯按照图5平放在测试平台中央。
可靠连接高压导线与上盖电极。
按下闭合键，台面上盖闭合。
按照试验要求施加高压进行耐压测试。
试验完毕后，按下开启键打开上盖取出试品。
