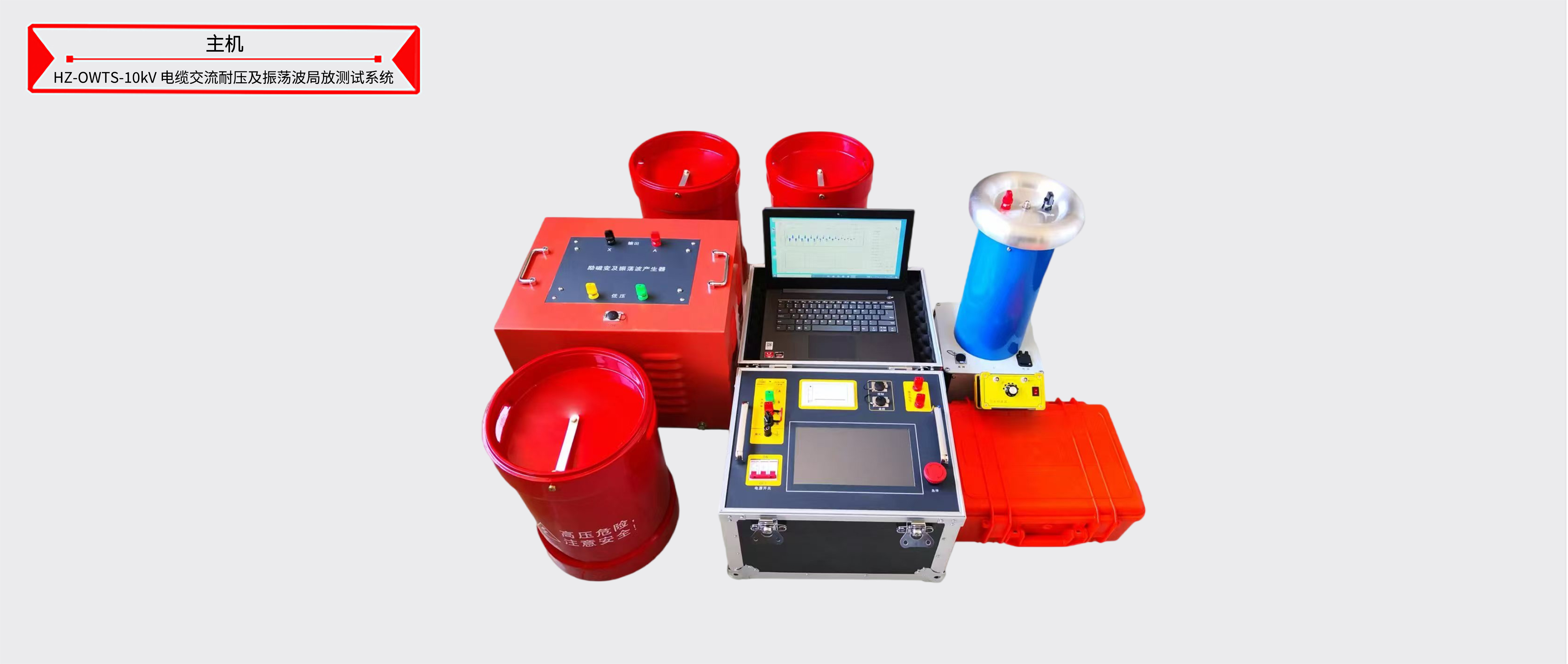

HZ-OWTS-10kV 电缆交流耐压及振荡波局放测试系统

一、产品简介
目前对电力电缆检修的管理，主要是依据《电力设备交接和预防性试验规程》所规定的项目和试验周期，定期在停电状态下进行绝缘性能试验。其中变频串联谐振试验由于试验状况接近电缆的运行工况，因此成为国内目前应用最广泛的试验方法。
但大量试验及经验表明，串联谐振耐压试验无法对电缆整体绝缘的状态进行定量评估，一些通过串联谐振耐压试验的高压电缆在短期内仍有放电击穿的现象。经过长期对高压电缆的研究试验和实践，认为局部放电是电缆绝缘故障的先兆，有效检测局部放电是提高电缆状态检修水平的一种重要途径。
振荡波电缆局放诊断与定位系统（简称OWTS系统）是电力电缆“状态检修”的一种新方法。但此方法是先对XLPE电缆施加直流电压，利用形成的阻尼振荡波条件下的局放进行诊断与定位；而XLPE 电缆的直流耐压试验容易引起电荷积聚，电荷积聚对电缆是有隐性伤害并且也易于产生假局放信号，此方法的使用是值得进一步探讨的。因此我们开发出交流衰减阻尼振荡波局放测试装置, 本装置采用交流高压源，在交流变频串联谐振耐压装置上，附加峰值同步信号使串联谐振回路在峰值时停止功率输出，并同时闭合高压电子开关，形成振荡波阻尼振荡，进行电缆局部放电测试。可以可靠地发现电缆及电缆接头的微弱绝缘缺陷，并且可以准确定位。
此装置既可以在现场进行阻尼振荡波条件下的电缆局放测量及定位，亦可以按现行标准（规程）进行电缆的现场交接及预防性串联变频谐振交流耐压试验，一机两用，大大提高了设备使用效率。

二、特点及主要功能
1）采用交流串联谐振升压+振荡波测试局放的方法、设备合二为一。一套设备既可完成局放试验又可做交流耐压试验，一机两用。交流耐压试验符合现有规程。
2）适用于新电缆（投运前）交接试验及老电缆（停电后）预防性试验。
3）遵循IEC60270标准测量电缆局放量。
4）对电缆局放点进行距离测量。
5）测量电缆接头位置及全长距离。
6）变频主机可以根据国网的相关规程设定电压自动升压，笔记本系统自动采集数据，简单方便。
7）采用硬件和软件相结合抗干扰技术,可有效去除外部干扰。
8）软件专家系统，同时显示局部放电波形、放电量和测试电压等参数，对测试数据进行实时保存、生成测试报告及打印等功能。　　　

三、技术指标
1）试品电容量：≤1.3ｕF；
2）最高试验电压：AC 22kV；
3）阻尼振荡波频率范围：30～300Hz；
4）变频串联谐振耐压试验频率范围：30～300Hz；
5）局放测试范围：20PC～20nC ；
6）局放定位精度：1％；
7）适用电缆规格：电压10kV及以下等级，400mm²截面电缆3公里。
