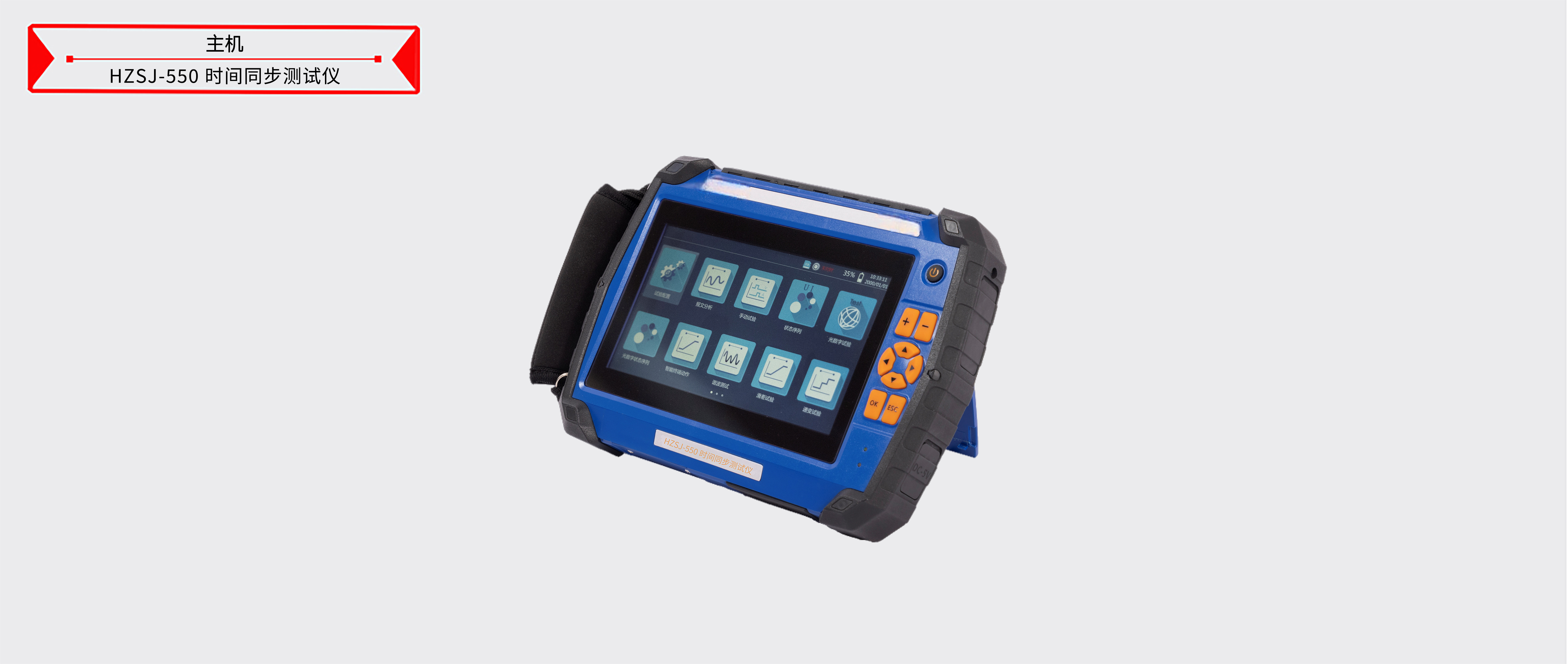

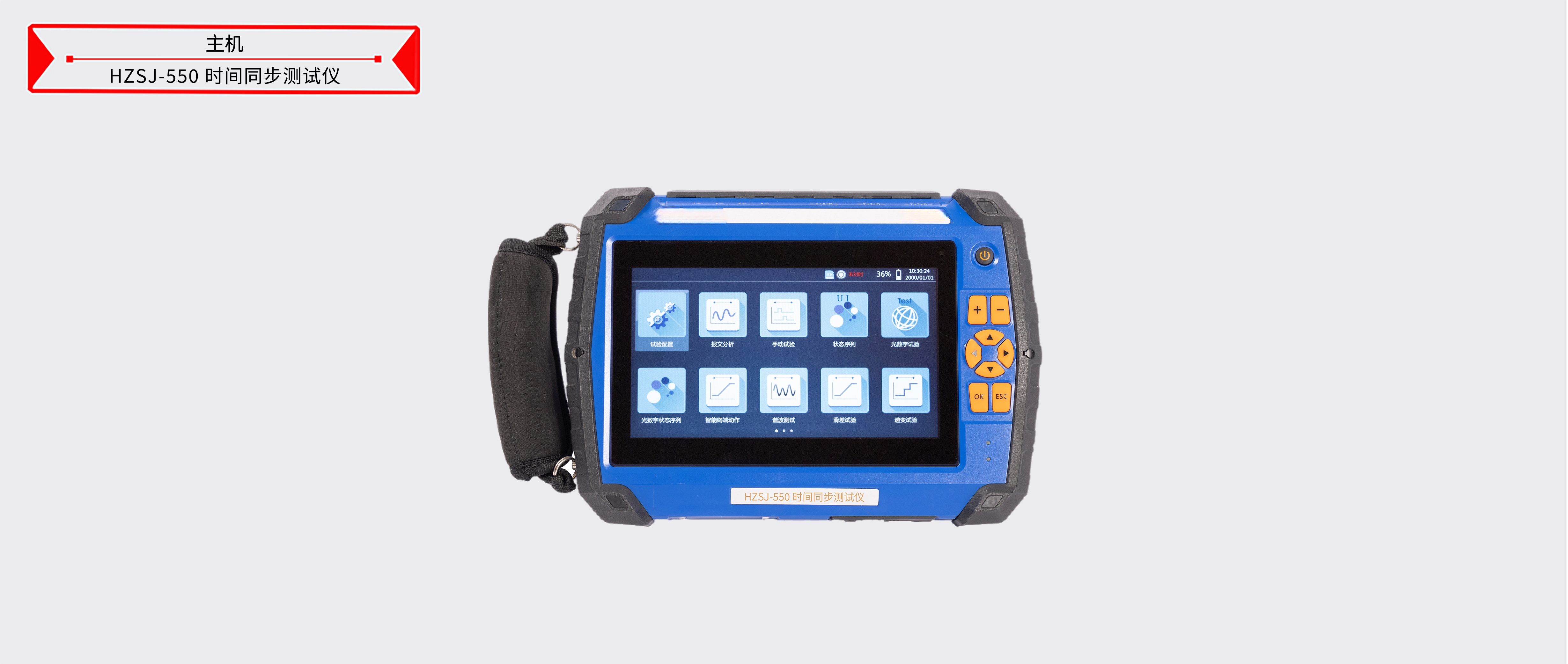

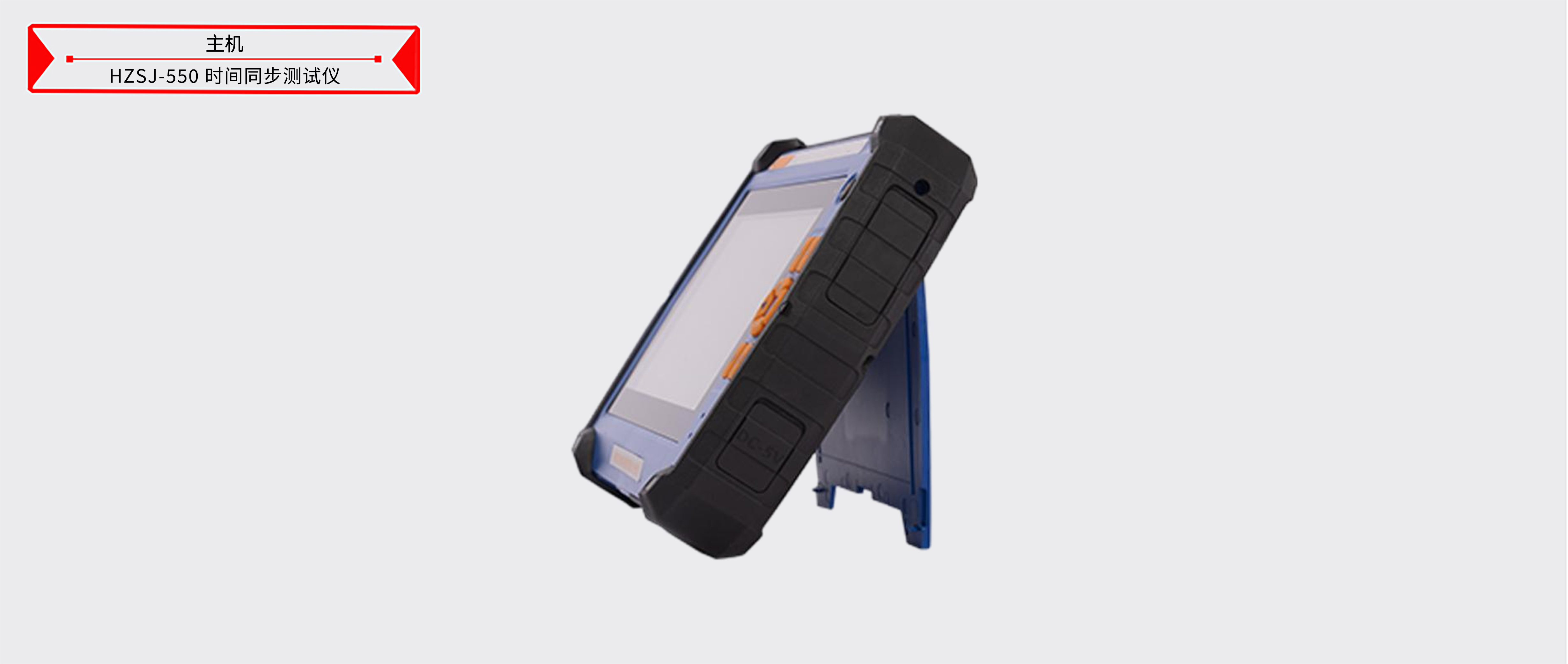

HZSJ-550 时间同步测试仪

一、产品简介
HZSJ-550时间同步系统测试仪是参考国家电网《DL/T 1100.1-2016 电力系统的时间同步系统第一部分： 技术规范》及《DL/T 1100.2-2013 电力系统的时间同步系统第二部分：基于局域网的精确时间同步》、《广 东电网 GPS时间同步系统技术规范》等标准设计，基于双核ARM+FPGA 的低功耗 SOC 平台，采用模块化的  方式开发的手持式时间同步系统测试仪。
HZSJ-550时间同步系统测试仪采用平板式的操作方式，同时兼容 GPS/BD 信号接入，具有功能强大、精度高、体积小、重量轻、续航时间长等特点，可精确测量脉冲信号、IRIG-B 交流和直流时间码、串口时间 报文、SNTP网络时间报文和 IEEE1588 精密网络时间同步报文等时间同步信号，可自动识别被测信号类型， 支持时间信号的准确度、标准差、幅值、脉冲宽度等的测量，适用于需要进行时间校准、时间测量、时间 测试的供电局、输变电公司、检修公司、电科院等研究机构及企事业单位。

二、特点及主要功能
1)  信号智能识别
接入信号线后装置自动识别被测信号的类型并给出测试结果
2)  GPS/BD 双模
采用 GPS/北斗双模对时
3)  连续监测
支持多种时间信号类型的连续记录及分析，并可手动设定监测时长
4)  时间信号测量
支持时间信号的准确度、标准差、上升沿时间、幅值、脉冲宽度等的测量
5)  高精度基准
内置高稳定度的振荡器实现高精度自守时，能够提供高精度的时间基准源信号
6)  数字报文解析
支持接收 SV 和 GOOSE 报文并可对报文进行解析支持接收 FT3 及扩展报文并可对报文进行解析
7)  异常信号输出
支持输出异常的时间同步信号，可测量被授时设备的响应特性及稳定性
8)  网络对时测量
支持 100/1000M 网络时间报文 PTP、NTP、SNTP 同步准确度的测量
9)  报告生成以及导出
提供 USB 接口，可将截图、原始测试数据以及测试结果报告一键导出
10) 高速采样
内置高速 AD 采样，测量分辨率可达到 4ns
11) 智能标注
对测量不合格指标突出显示，测量结果直观明了
12) 多路对比测量
支持同时接入多路时间同步信号，可比对测量结果
13) 输出接口多样化
采用模块化的设计理念，用户可根据需要选择使用不同的模块
14) SOE 测量
具有 SOE 测量功能及额定延时测量功能，可对合并单元及智能终端进行测试。
15) 示波功能
具有示波功能，被测信号波形实时显示。
16) 超长续航
内置大容量锂电池，续航时间不少于 6 小时
17) 大屏幕显示
采用 7 寸真彩液晶触摸显示屏，界面显示直观清晰，操作方便
