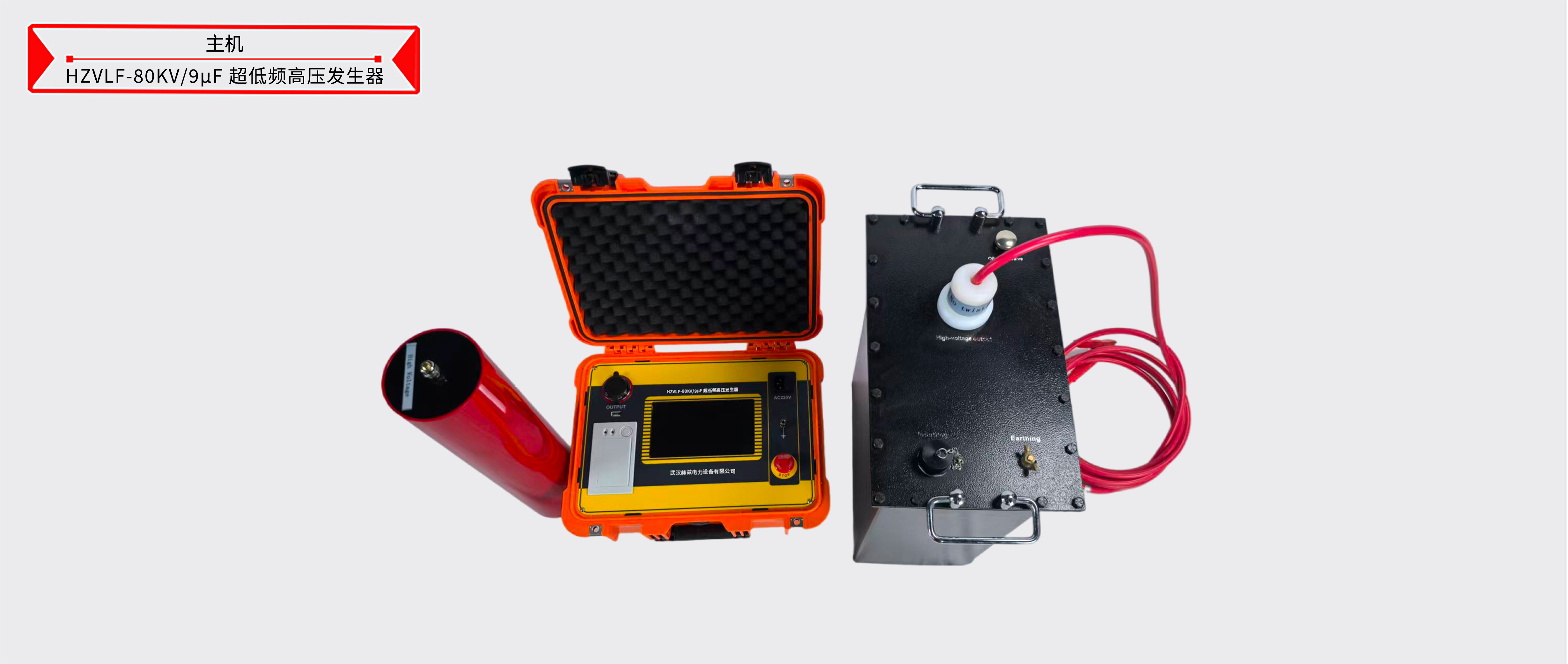

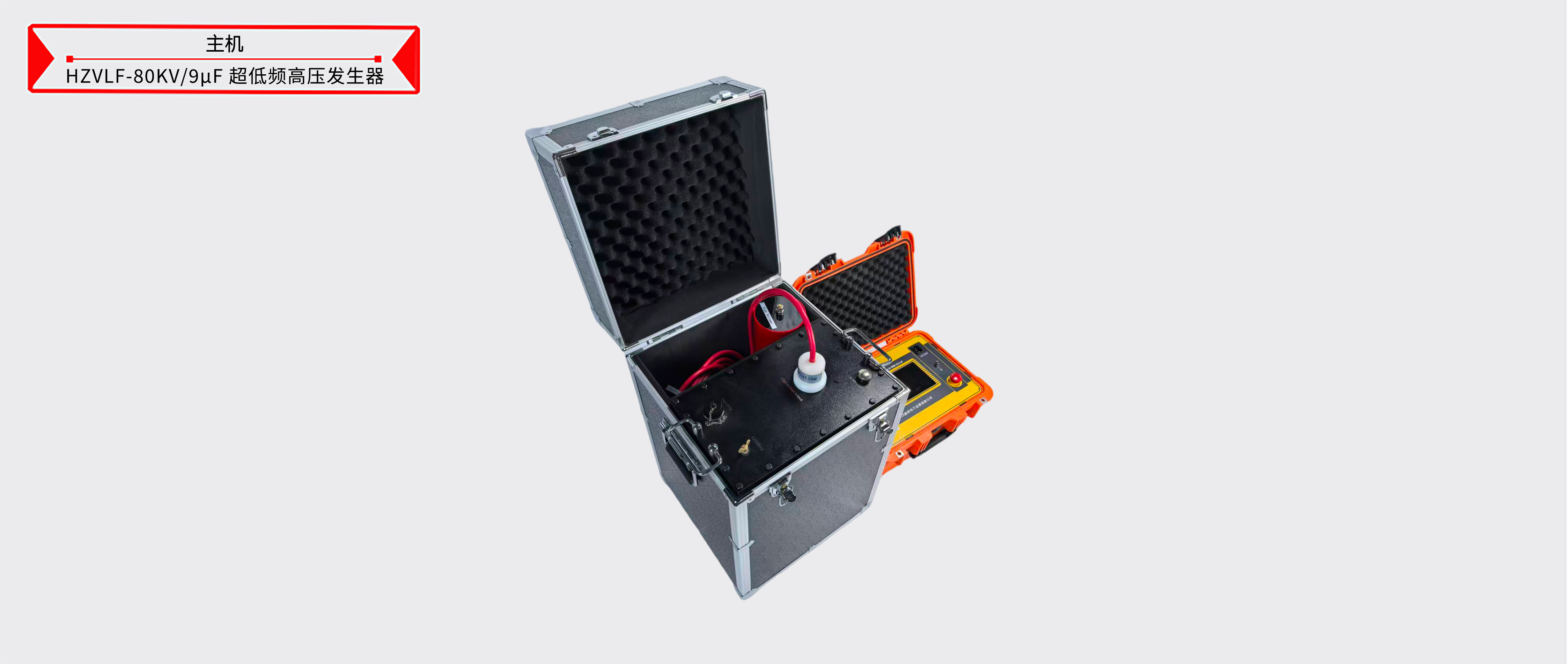

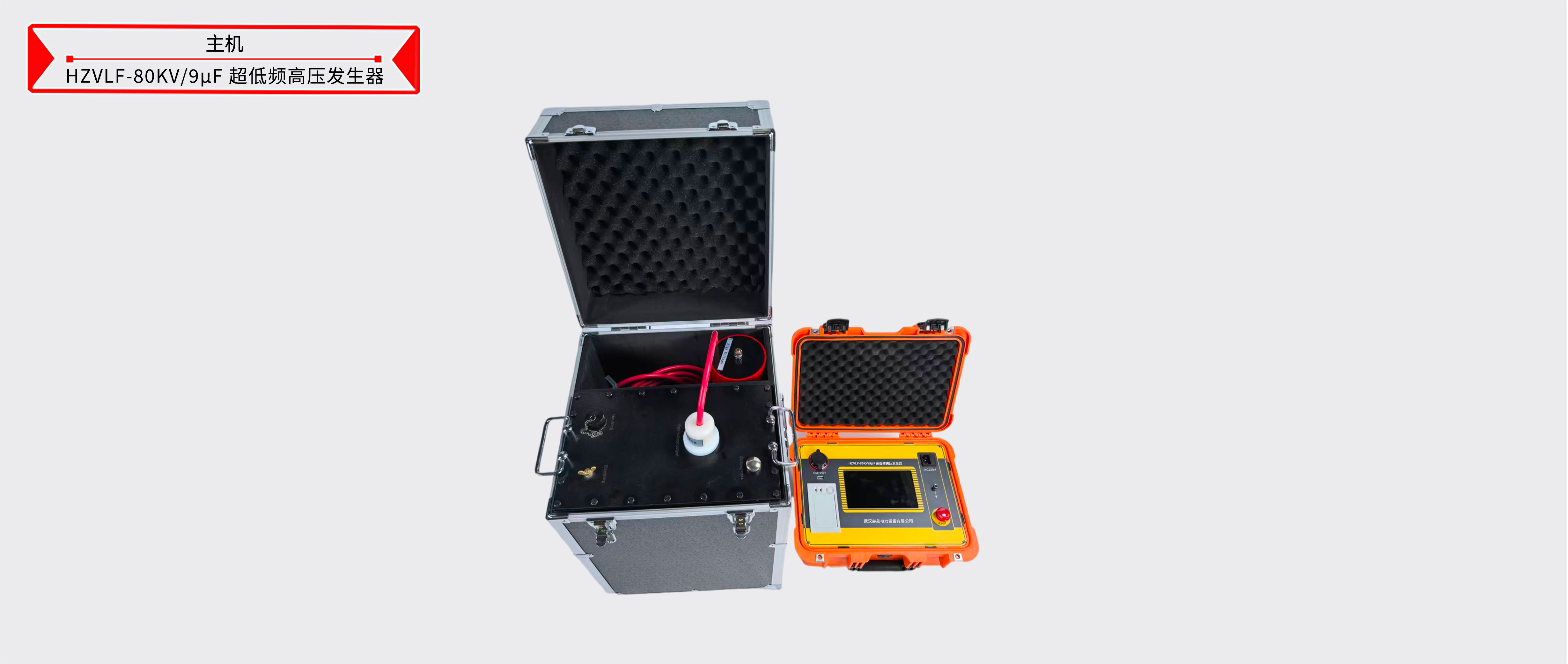

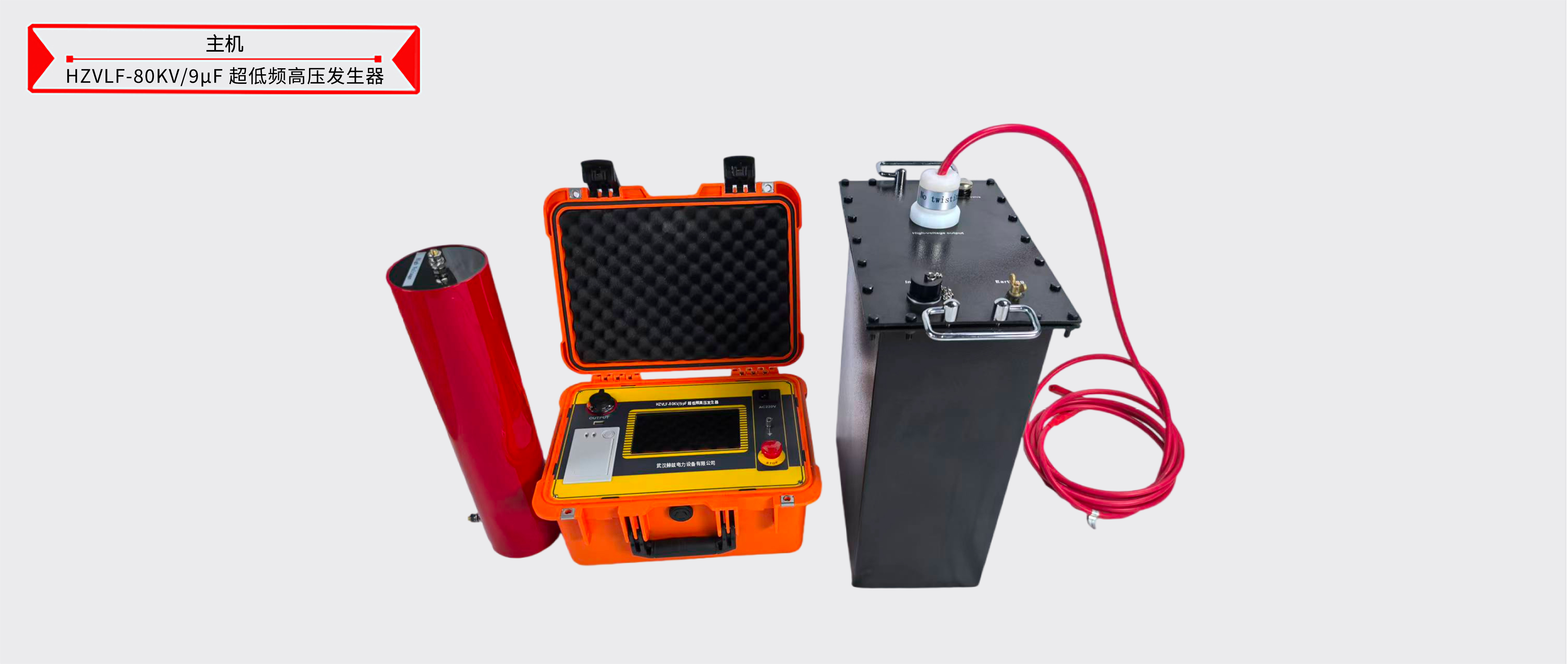

HZVLF-80KV/9μF 超低频高压发生器

一、产品简介
本技术要求参照现行的国家、行业标准及规程和国家电力公司的有关规定提出，该装置是进行超低频耐压试验的重要设备，广泛用于电力部门和工矿企业对电缆和其它高压设备进行现场试验，主要用途为电缆及其他高压设备的绝缘和耐压的无损试验。

二、特点及主要功能
1）仪器为全菜单操作，全中文显示界面，操作简便，采用高分辨率液晶显示屏。
2）移动轻便，体积小重量轻，方便到试验现场 。
3）测试容量大，满足6-35kV高压电缆及此电压等级高压电器耐压试验。
4）完善的保护功能：
具有过压保护功能，当输出超过所设定的限压值时，仪器将停机保护，动作时间小于20ms。
具有过流保护功能：设计为高低压双重保护，高压侧可按设定值进行精确停机保护；低压侧的电流超过额定电流时将进行停机保护，动作时间都小于20ms。
内置高压输出保护电阻。
一机多用，根据电缆长度选择不同数量的升压器。多频输出：0.1HZ.0.05HZ,0.02HZ-0.001Hz（变频）。最长能打35ＫM电缆。
接地保护，仪器设有接地端子，接地标识明显。
5）全自动操作，在自动状态下用户只用输入相关设定数据即可实现试验全过程。
6）电子方式产生超低频标准正弦波，波形失真度小，高次谐波分量少。
7）采用了本公司设计高压逆变独特技术,充往试品电容上的电能又能逆变回电网,所以在交流耐压试验过程中能量实现电网试品之间双向交换，系统能量损耗很小。
8）低频交流测试，不会在被试品绝缘层产生树状间隙，不破坏对被试品绝缘。
9）仪器具有自诊断功能，当试品被击穿 ，能自动切断高压输出，避免事故; 并具有故障诊断功能。
10）带有存储功能， 凡是通过了定时停机、点击“停机”键进行的停机、过压保护停机、以及过流保护停机的数据仪器自动将其保存为历史数据，方面进行数据对比及分析。
11）带有微型打印机，方便测试数据的安全保存存档。
12）安全绝缘性能：输入电源接线柱与仪器任意导电体之间的绝缘电阻值大于5MΩ。
13）绝缘强度：输入电源接线柱与仪器任意导电体之间能耐受2.0kV工频电压1 min,仪器能承受1.1倍额定输出电压10min,无明显放电现象。
14）仪器外观完好，绝缘体表面平整光滑，各调节旋钮，插孔，接线柱等处应有明显标志，有合乎标准的铭牌标识。

三、技术指标
1）额定输出电压：80kV（峰值）；
2）输出频率：0.1Hz、0.05Hz 、0.02Hz、0.01Hz；
3）负载电容量：0.1Hz输出时，最大1.1μF；
                         0.05Hz输出时，最大2μF；
                         0.02Hz输出时，最大5μF；
                         0.001Hz输出时，最大9μF；
4）输出电压正、负辐值误差 ：小于±3%；测量精度3%；
5）输出电压波形失真度：小于3%；
6）电源：频率50Hz，电压AC220V±10%；
7）使用环境：温度 －10℃～40℃；
                      相对湿度   ≤85％RH；
                      海拔高度   不超过4000米；
8）重量： 控制器：8kg；
                升压体：45kg。
