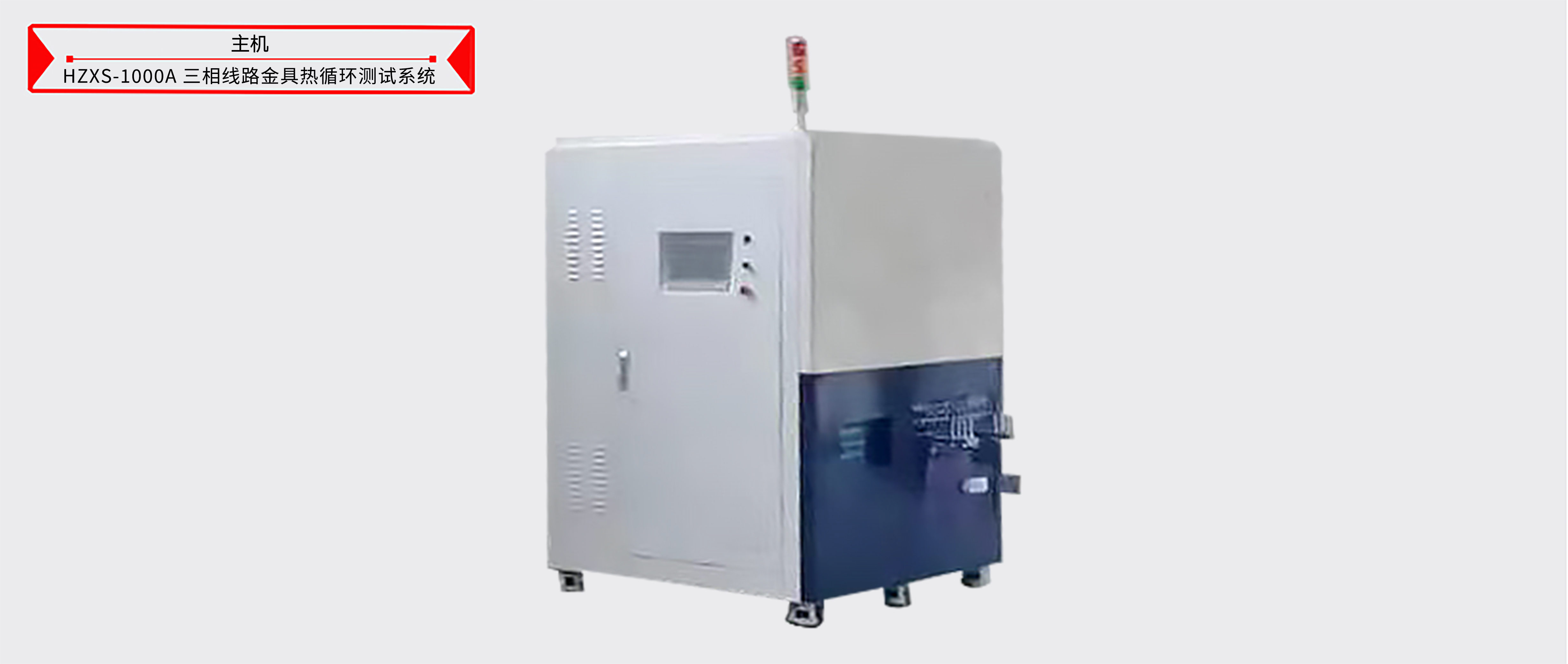

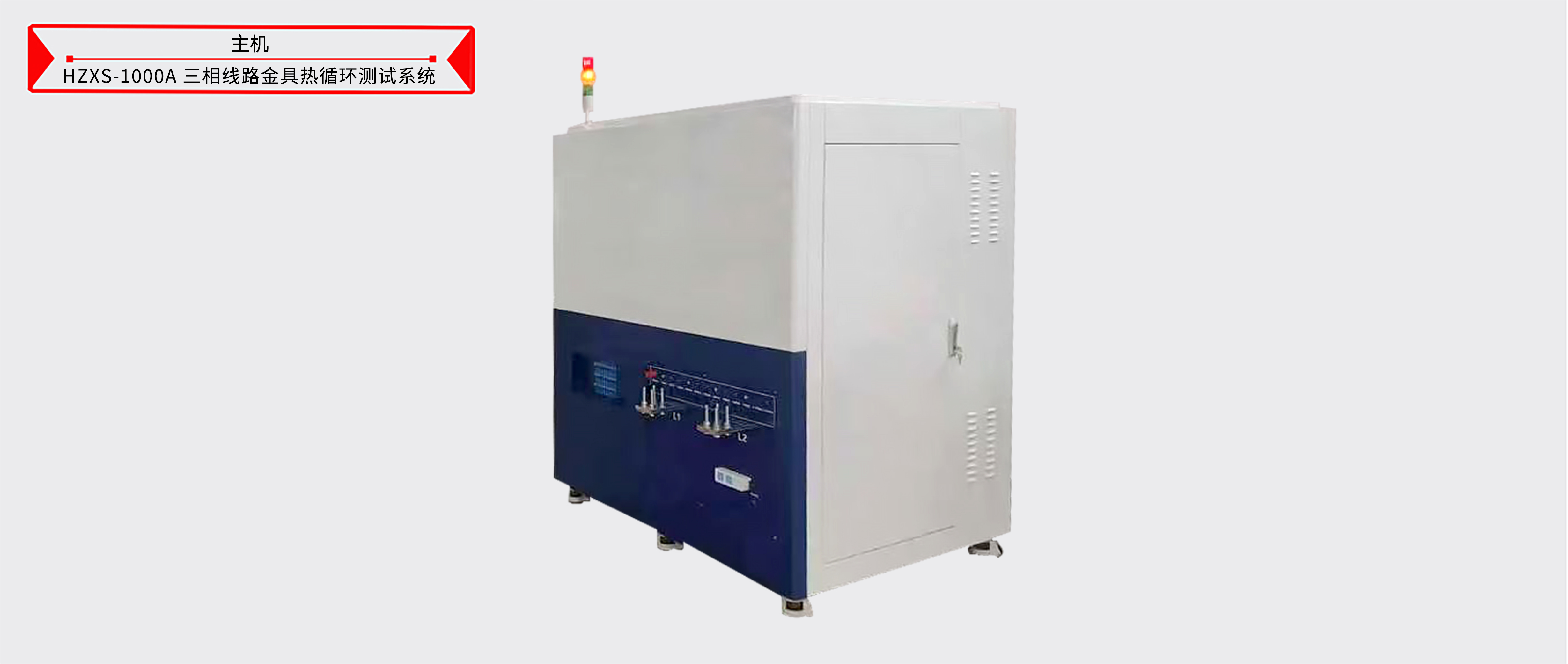

HZXS-1000A 三相线路金具热循环测试系统

一、线路金具热循环测试系统要求
HZXS-1000A三相线路金具热循环测试系统用于测试线路金具直流电阻、温升、热循环特性，参考标准：GB/T 9327、GB/T 2317.3、GB/T 2317.4、IEC 61284。
1）被试品：电缆，包括铜和铝，长度在10-15m，横截面积最大240mm2；
2）三相一起测；
3）测温点24个；
4）温度在70℃一个档位，90℃一个档位。(客户要求设备最大输出能达到1000A)。

二、主要功能特点
1）电流、电阻、温度、时间、状态信息及提示信息等数据大屏液晶显示，读数清晰、直观；
2）全中文界面，操作简单明了，可适应多种应用场合；
3）全触屏操作，操作直观、快捷、易上手。
4）全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；
5）状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；
6）试验结果显示功能，可自动判断试验结果（试验通过或试验失败）；
7）试验结果声音辨别功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；
8）暂停功能，自动控制时，此功能可做到在任意点实现电流升/降过程的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；
9）试验时间可任意设定，1秒~999小时
10）自动计时功能，自动控制时，自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；
11）手动控制模式，此模式类似于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能，整个试验过程手动控制，按需操作；
12）手动模式电流保持功能，当到达某个电流值时，按下保持按键，电脑自动将电流控制在当前值。
13）带停止/紧急按钮，可手动复原；
14）电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；
15）数据导出功能，通过U盘可将设备数据存储到电脑上进行进一步处理；
16）出现过流等故障时，保护即时，准确，可靠；
17）热循环试验过程中回路电阻测试自动完成，电流输出自动切换；
18）控制方式采用本地昆仑通态7寸触屏操作。

三、主要技术参数
电源电压：三相四线 220V±10%,50Hz±1 Hz
电源电流：≥24A
额定容量：10kVA*3
输出电压：AC 0 ～10V
输出电流：长时间（不间断运行）AC10 ～ 1000A
电压测量精度：0.5％FS ± 3 字
电流测量精度：0.5％FS ± 3 字
计时长度：1秒～9999.99小时
测温：24路
增加相位测试仪表 可测电压电流的相位角
