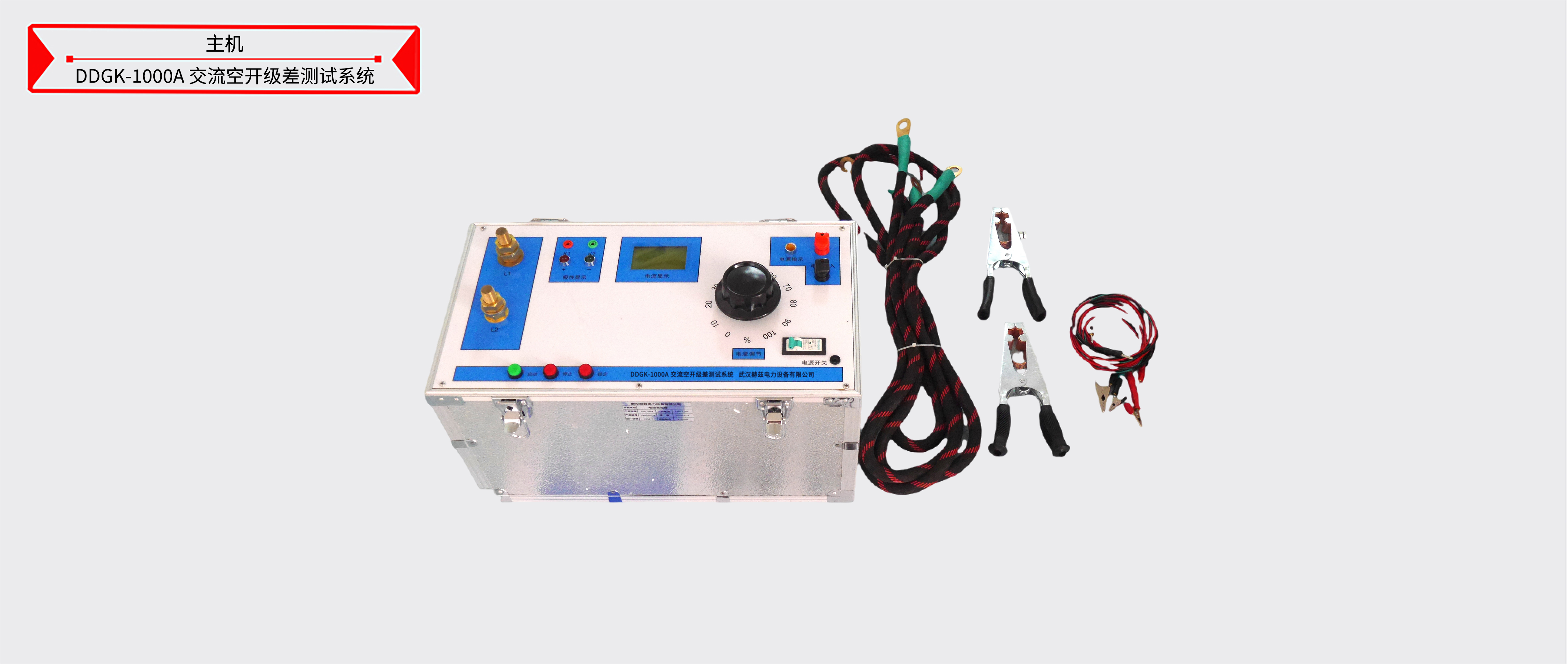

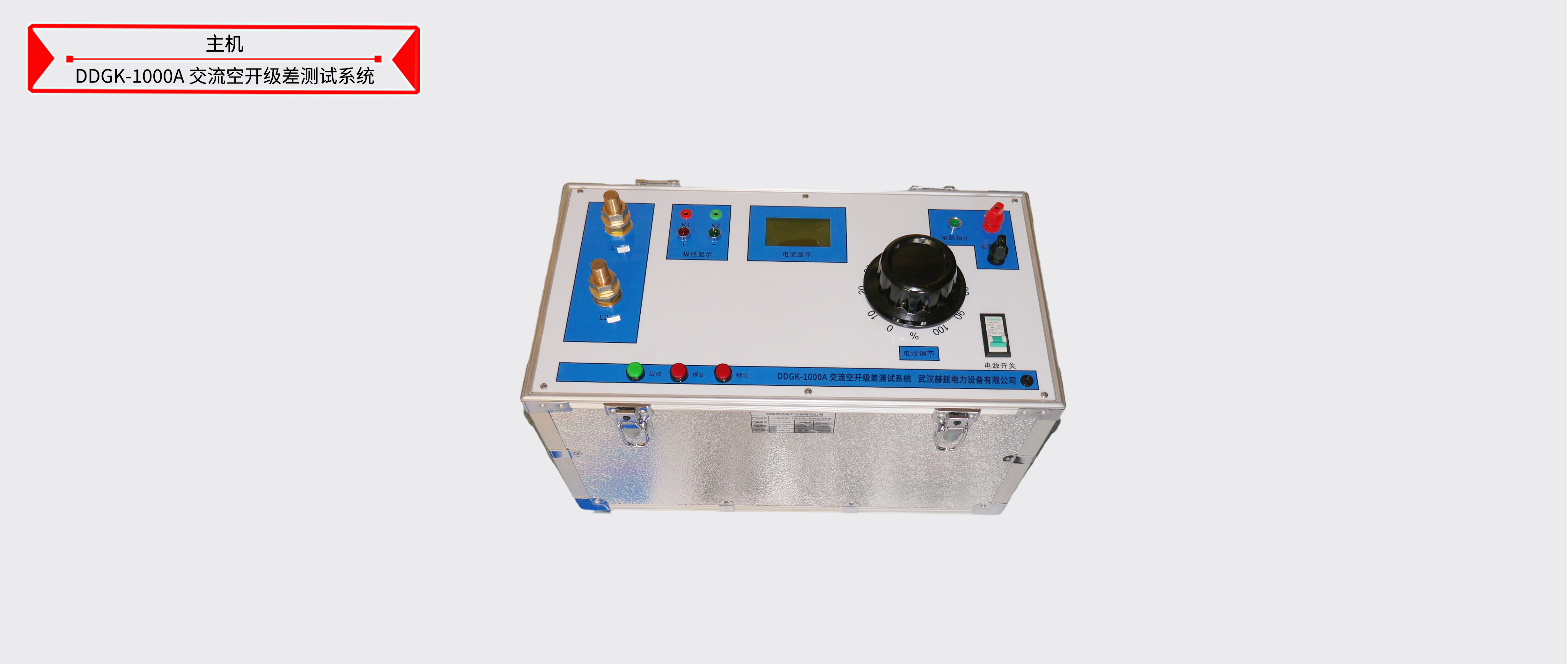

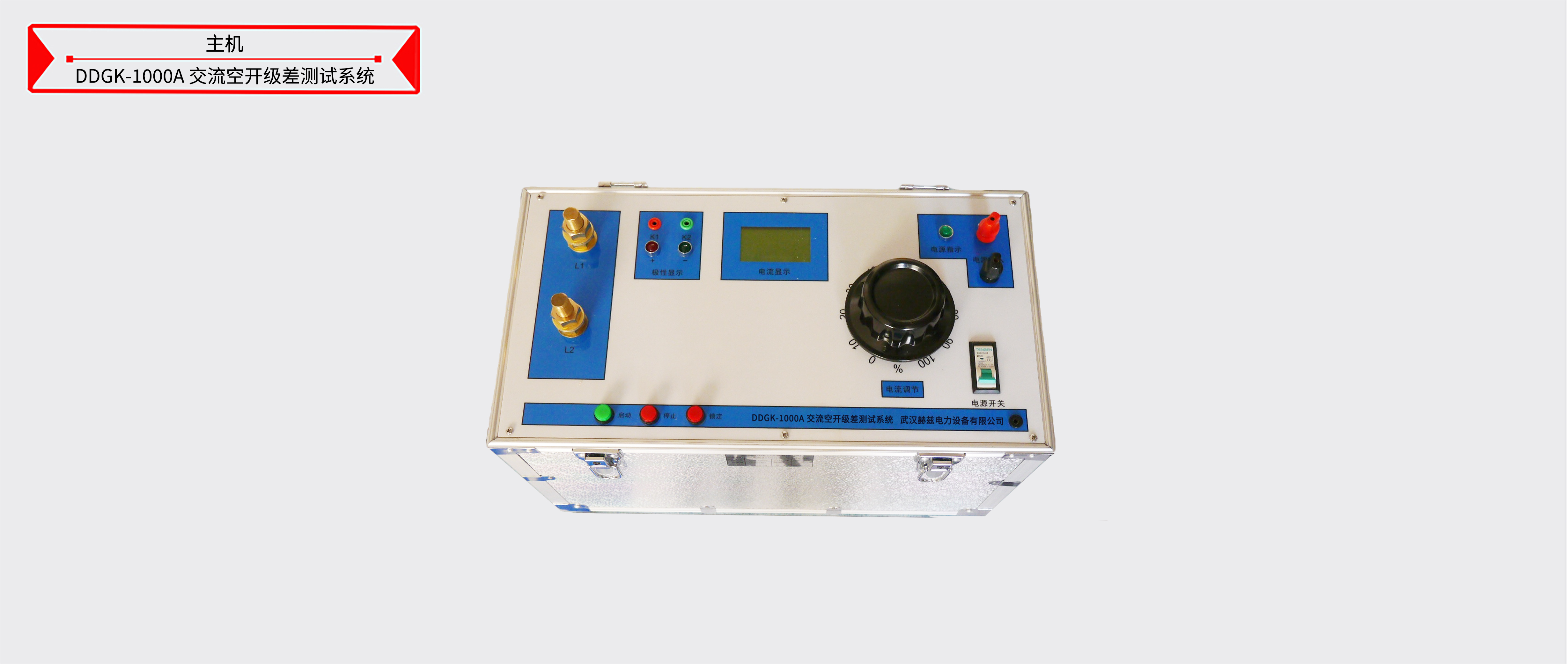

DDGK-1000A 交流空开级差测试系统

一、产品简介
DDGK-1000A交流空开级差测试系统（简称升流器），我公司自行研制开发的测试设备，它集国内外同类产品的优点于一身，采用数控技术，抗干扰能力强，和上一代升流器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于热继电器，电动机保护器，接触器，断器器，空气开关，开关柜，断路器，保护屏校验；用于一次母线保护及各种电流互感器的变比等测试项目，被广泛用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场。

二、特点及主要功能
1、主要功能
1）输出0～1000A电流；
2）可同步测试设备的动作时间；
3）常开、常闭接点自动识别；
4）可同时串接若干只校验，提高工作效率；
5）直接显示一次电流、二次电流的测试值，便于试验观察及记录。
2、性能特点
1）六位半显示，全国首创六位半显示，显示精度更高，实验结果更准确；
2）大屏幕液晶显示，显示数据更直观，读数更快捷；
3）仪表显示锁定功能，特别针对于互感器变比实验时能够更准确更快捷的度数；
4）采用美观大方的PVC面板，使面板更耐脏耐磨；
5）测量精度高0.5级；
6）功率大、体积小、带负载能力强；
7）体积小、重量轻，体积只有同类产品的30%～70%，携带十分方便。



• 技术指标

1）名称：DDGK-1000A交流空开级差测试系统；
2）环境组别：属GB6587.1-86《电子测量仪器环境试验总纲》中的Ⅲ组仪器（即可在室外环境使用）；
3）输入 交流50Hz ， 220V；
4）输出单相0—1000A交流电流；电流可平滑平稳连续可调，精度高于0.1级；输出电流是标准正弦波，毛刺微小，优于电力系统要求指标标准，纹波系数小于0.3%；
5）输出电流方式：真有效值连续可调；
6）输出波形：标准正弦波 ；
7）输出开口电压：5-6V；
8）电流精度 ：各电流均可平滑平稳连续可调，精度高于0.5级.电流电压表显示为真有效数值，精度高、稳定度高；
9）电流稳定度：0.1%；
10）电流波形失真：THD 1%；
11）保护设置：过流、过压；
12）可测被测元件的电流动作时间，并可同步记录锁定动作时间。常开、常闭触点自动判别；
13）测时范围：0. 0001S---9999.9999S，精度：0. 0001S；
14）功率：5000VA。
