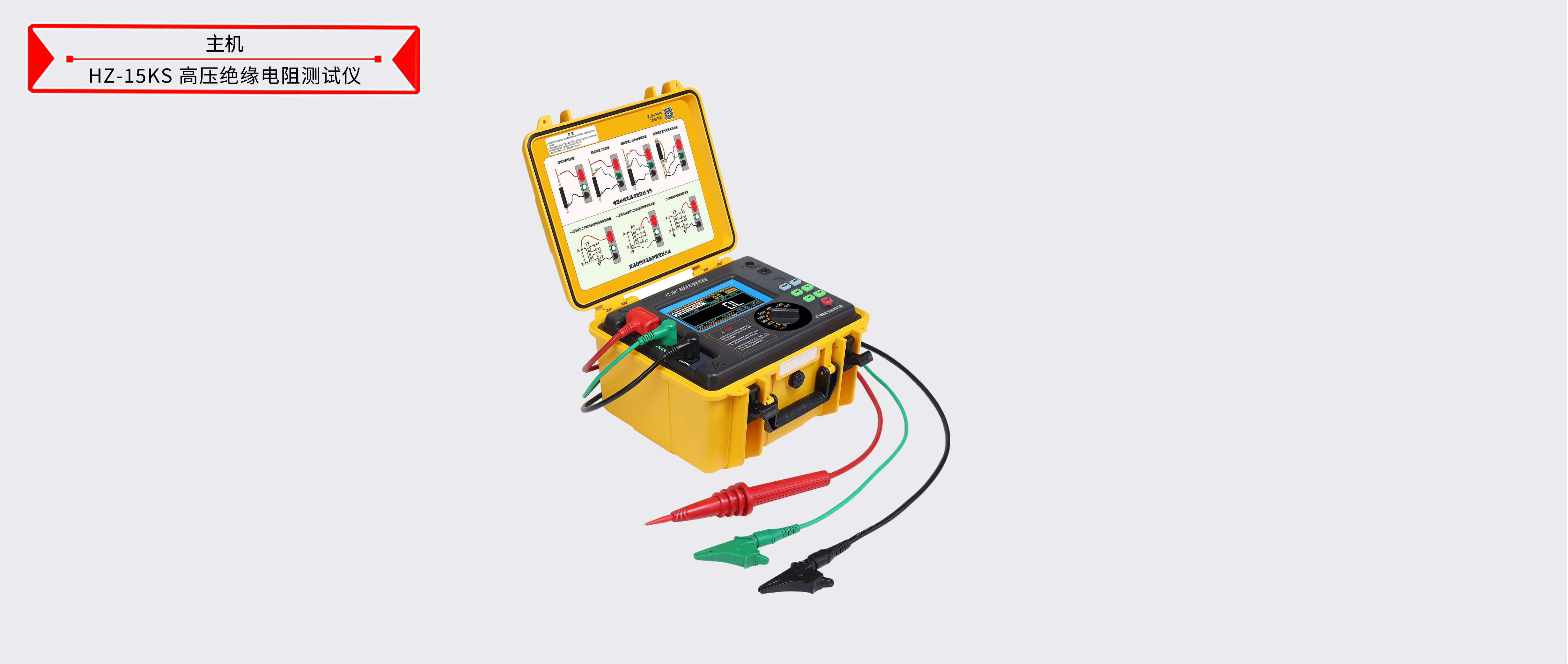

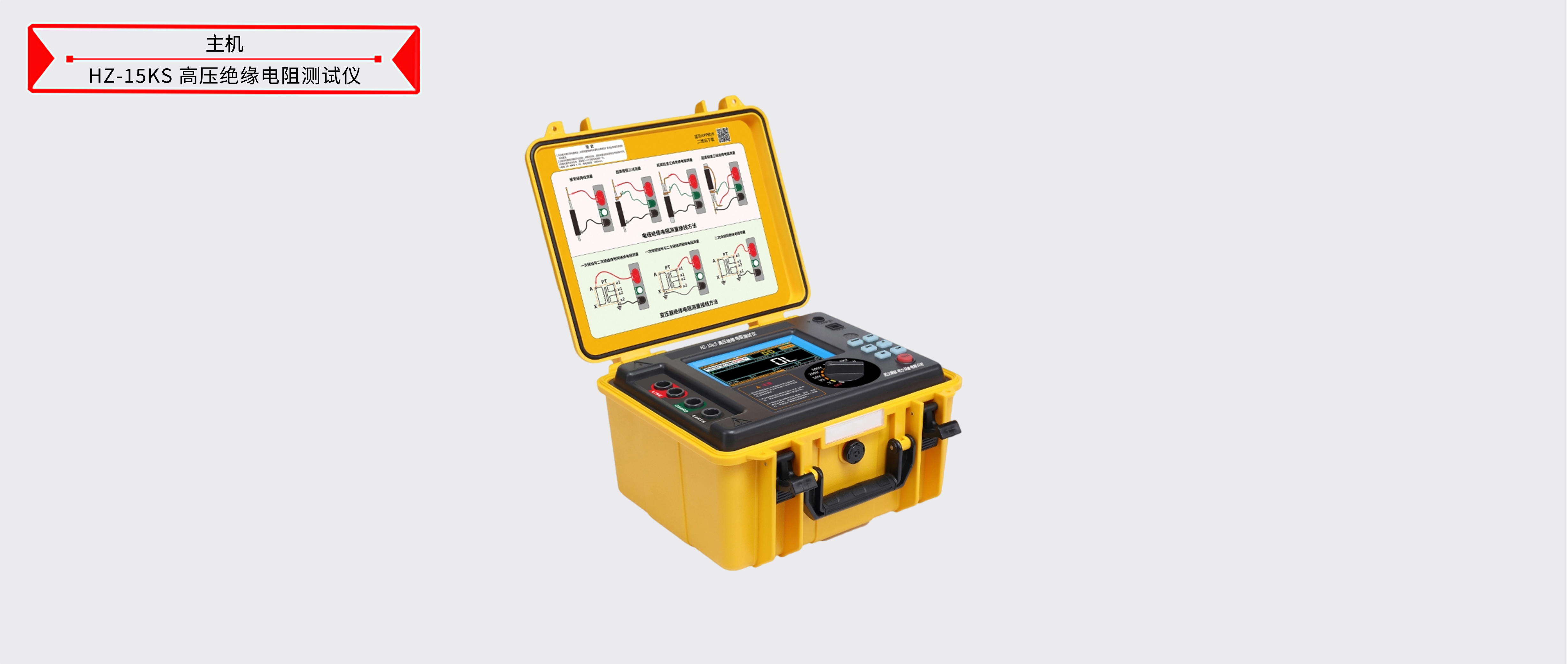

HZ-15KS 高压绝缘电阻测试仪

一、产品简介

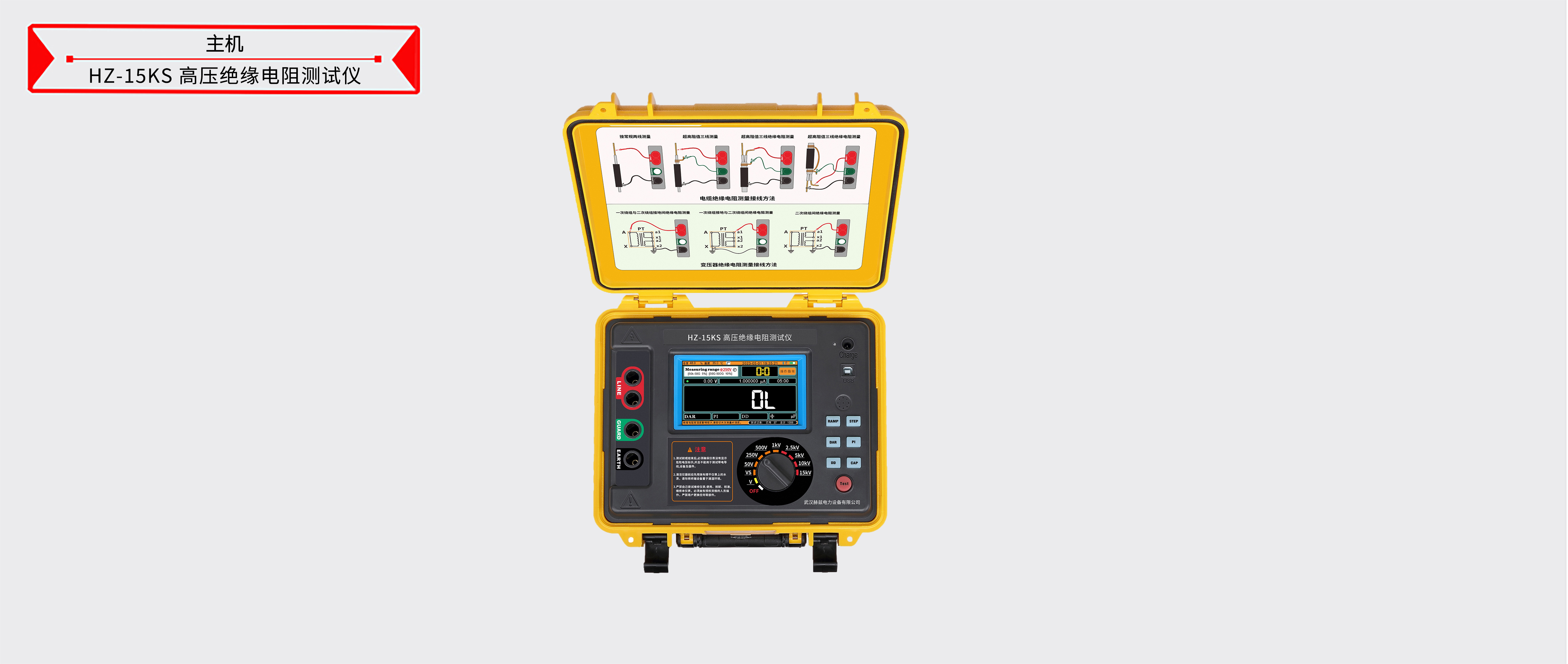

HZ-15KS高压绝缘电阻测试仪是一款高性能高压绝缘电阻测试仪，仪表拥有完善的各种绝缘电阻指标测试功能、自设测试电压功能、良好的抗干扰能力，在变电站等有强感应电环境下、以及在分布电容较大的使用场景下具有明显优势。仪表采用真彩触摸屏，所有测试数据及电池电量同屏显示一目了然，旋钮开关和按键组合使得操作非常简单。用户无需费力记忆操作方法，点击屏幕的“HELP”即可弹出操作方法，有效指引用户操作仪表。产品适用于大容量、高压、强感应电环境下电气设备、输电线路等大型设备的绝缘电阻测试。是电力、电信、气象、机房、油田、机电安装和维修以及工矿企业供电部门常用而必不可少的仪表。

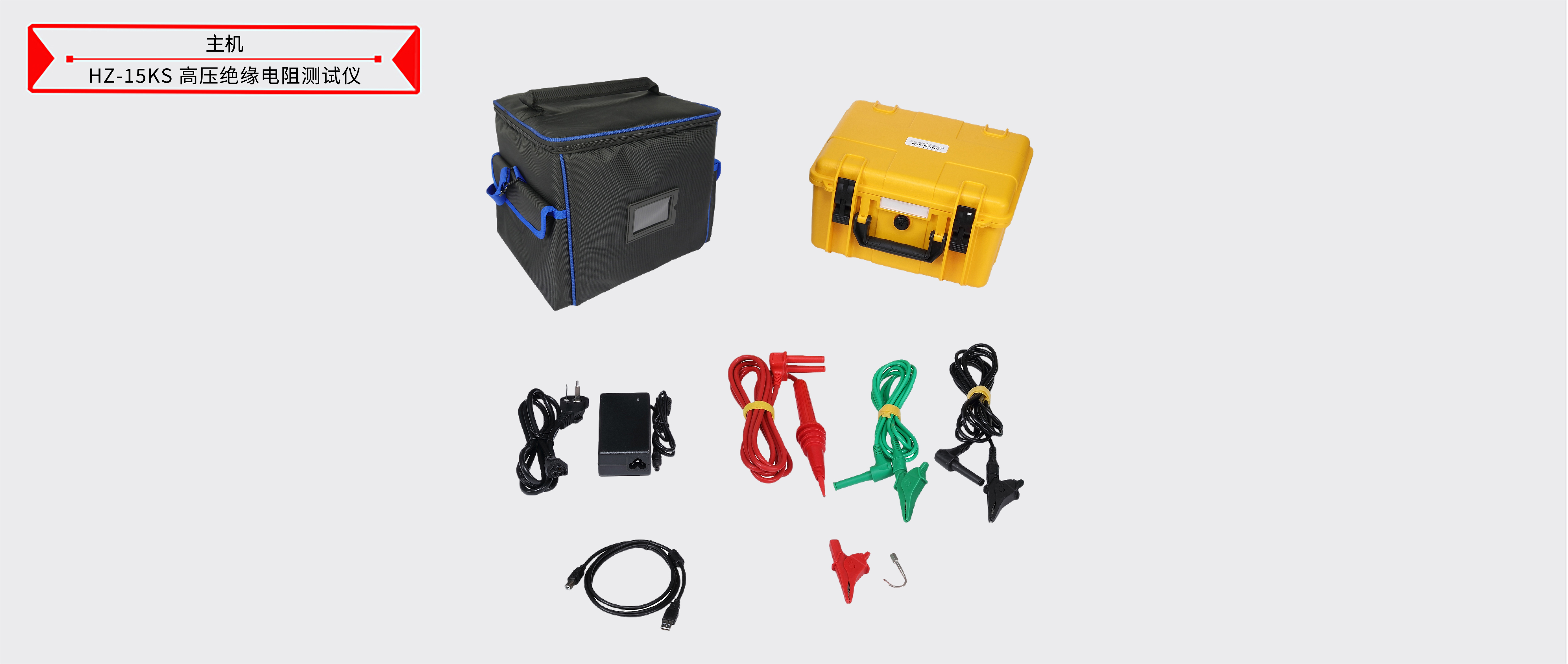

HZ-15KS仪表的测试计时器自动记录测试时间、存储含有日期时间的测试结果，触摸屏可以非常方便的查阅记录的历史数据，完全隔离的USB接口和蓝牙通信可将测试数据安全的上传到PC机或手机，供用户进行数据分析。仪表配置带有双层绝缘及屏蔽层的测试线，高压棒配有可更换的鳄鱼夹及钩子，可适应各种测试场所。仪表采用坚固的双层外壳结构，仪表外箱防护等级IP65，能防止运输存储过程中水分灰尘的侵入及防止撞击有效保护仪表。

二、特点及主要功能
1）5寸触摸彩屏，测试数据同屏显示。测试操作及查询历史记录非常方便。
2）绝缘电阻量程：0.005MΩ～30TΩ。
3）输出额定电压最多达8档（50V，250V，500V，1kV，2.5kV，5kV，10kV，15kV）。
4）最大短路电流：7mA。
5）输出功率大，抗干扰能力强，在分布电容较大的场景下（如长电缆线），以及强电磁干扰环境下(如变电站)，具有稳定的测试能力。
6）完善的测量指标：绝缘电阻(IR)、极化指数(PI)、吸收比(DAR)、步进（STEP）、斜坡（RAMP）、介质放电指数(DD)、分布电容(CAP)、交直流电压（V）。
7）自设置测量模式，可选择PI、DAR、DD计算公式，为用户提供多种选择。
8）自设电压模式:可自由设定测试电压及测试时长，方便特殊场景需要。
9）电压监视器：自动监测被测物带电电压。电压超过36V自动禁止测试有效保护仪表和操作人员。
10）电流监视器：自动显示测试回路的电流。
11）温度监视器：自动显示仪表箱内的温湿度。
12）自动放电功能，测试后自动快速释放被测物的充电电荷，无需外加放电回路。
13）大容量充电锂电池组14.8V 6400mAh。以保障长时间测试工作。
14）大容量测试记录存储器，测试记录可在本仪器直接浏览分析。可自动存储具有测试日期、测试计时的实时测试数据共1000组。
15）USB通信上传功能，记录数据可上传电脑进行存储数据统计分析。
16）蓝牙通信功能，可将测试结果上传到手机。
17）双层外壳结构，坚固耐用，防护等级IP65（合上盖子时）。

三、技术参数

功    能	绝缘电阻测试（IR）；极化指数测试（PI）；吸收比测试（DAR）；步进测试（STEP）；斜坡测试（RAMP）；介质放电指数测试（DD）；电压测试（V）；电容测试（CAP）。
电    源	DC14.8V，6400mAh可充锂电池
输出电压档位	50V，250V，500V，1kV，2.5kV，5kV，10kV，15kV
自设输出电压	40V～15kV
输出电压精度	+4%±10V（50V时+4%±2V）
绝缘电阻 测试范围	0.005MΩ～30.0TΩ
短路电流	7mA MAX
极化指数（PI）	有
吸收比（DAR）	有
步进（STEP）	有
斜坡（RAMP）	有
介质放电（DD）	有
电压测量	范围：DC:0V～1000V；精度±5%rdg±3V 范围：AC:0V～700V；精度±5%rdg±3V
电容测量	范围：10nF～200uF；精度±10%rdg±10nF
实时电流示数	显示测试电流值，电流显示范围：0.001nA～7.5mA
实时电压示数	实时监测测试端子电压，非测试状态下电压大于36V时禁止测试，以保护仪表及操作人员安全。
测试计时器	自动记录测试时长，计时范围：0s～9999s
测试时间	选择DAR、PI、DD测试选项后，在测得结果后立即停止测试；在自定义测试模式时，可自行设定测试时长；常规测试模式不限定测试时间，测试人员可手动终止测试。
自设测试时间	10秒～3600秒
存储功能	自动存储测试数据，可在本机显示、回放保存的测试记录。
USB通信	有，可通过USB线将测试记录转储到PC中。
蓝牙通信	有，可连接安卓手机或其他具有蓝牙通信功能的装置。
*蓝牙打印机	选配（可在设定时钟及计算公式界面连接打印机）
*模拟指针显示	选配
电池电量显示	有电池电量显示，电池电压低时提醒及时充电
自动关机功能	开机15分钟后自动关机
仪表尺寸	约280mm×260mm×160mm
仪表质量	约3517g (含电池)； 总质量：约5.7kg（含附件）
保护等级	合上盖子IP65，打开盖子IP40
最大抗噪声/干扰	8mA
工作环境	-20℃～50℃；80%RH
存储环境	-25℃～65℃；80%RH
绝缘电阻	50MΩ（1000v）（测试线路与外壳间）
耐 压	AC 3kV 50Hz 1min（测试线路与外壳间）
适合安规	IEC61010-1，IEC61326-1
