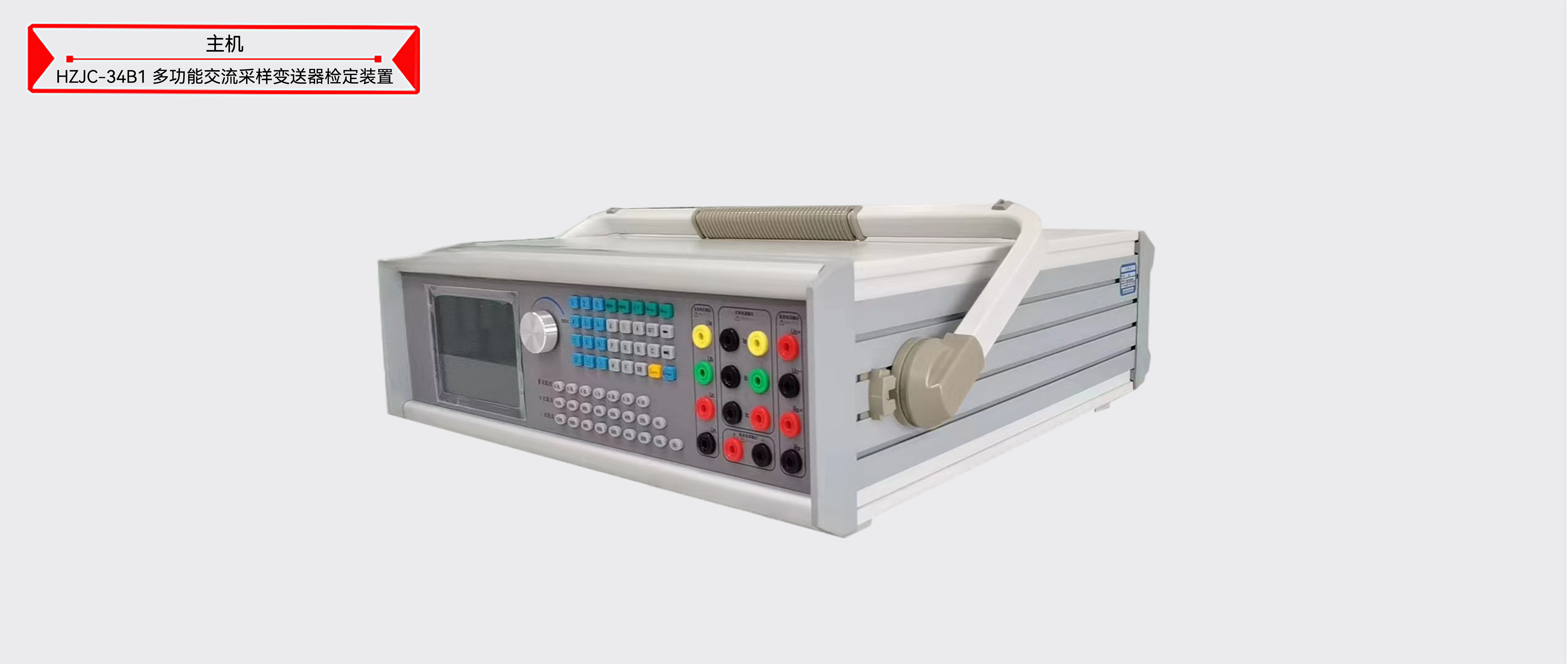

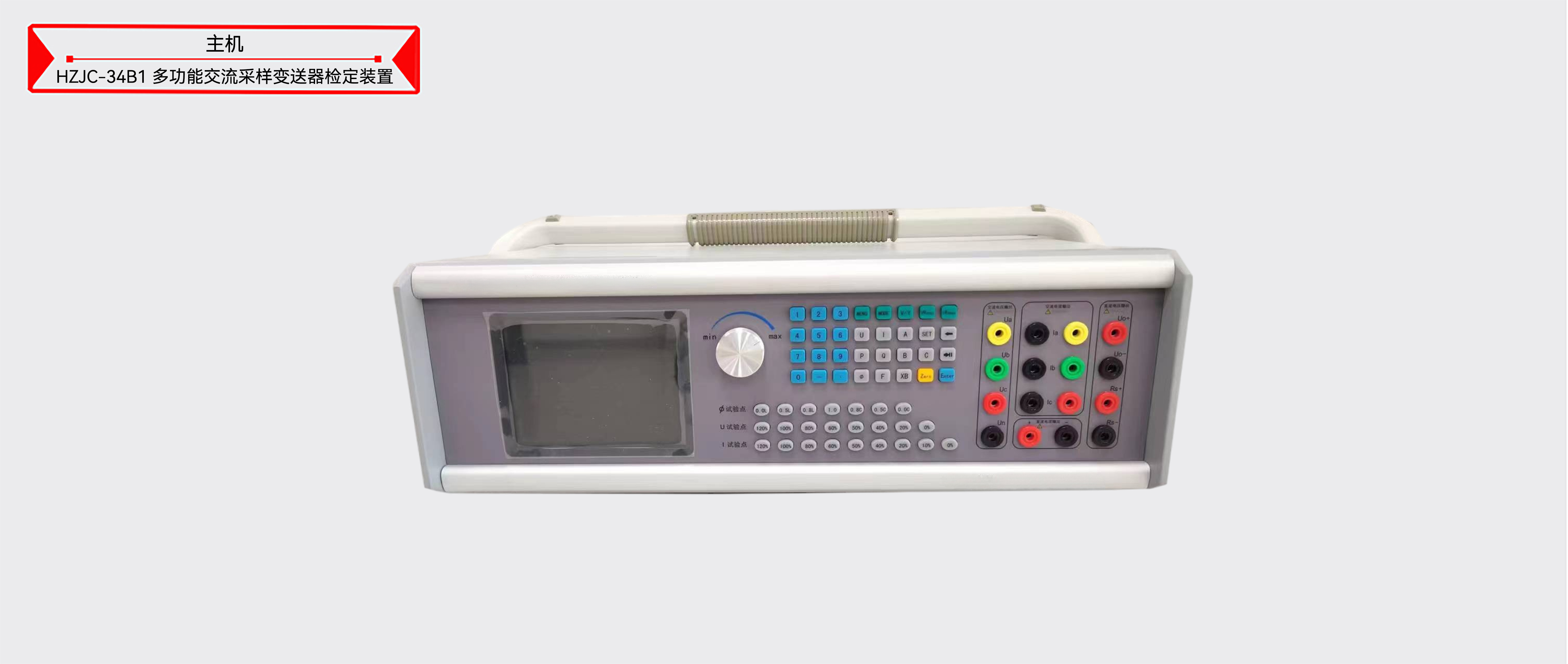

HZJC-34B1 多功能交流采样变送器检定装置

一、产品简介
HZJC-34B1多功能交流采样变送器检定装置是为了实验室和现场环境下实现对交流采样装置、测控单元、指示仪表、电能表全自动校验及检定而设计的一款功能强大的装置。检定记录自动生成符合检定规程的测试报告，并可用多种方式对报告进行查询。

二、特点及主要功能
1）采用宽频标准源设计，输出功率大，稳定性高，响应速度快。
2）将系统、测试和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，可靠性高。开机立即显示测试画面，响应速度快，工作效率高。
3）电压、电流、功率、相位、频率均采用优越闭环输出，软件校准，设置点一次到位，使用方便。电压、电流、相位设有丰富常用实验点，操作简单，一键到位，使用便捷高效。
4）配有数字旋转编码器，操作便捷、简单。
5）表源一体结构，前面板为标准源输出接口，后面板为标准表输入接口，虚负荷检定和实负荷检定（配钳表）功能合二为一。
6）输出标准谐波 2 ～ 31 次，可单次或任意叠加多次谐波输出。
7）三相电压之间、三相电流之间、各相电压和电流之间可任意移相，可模拟各种电力故障输出。具备多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用安全可靠。
8）具备接口和软件，接口协议开放，用户可自行编程控制仪器。
9）配合电力通讯规约和计算机软件，可方便地对交流采样装置和各种变送器进行全自动检定和管理。
10）软件功能强大灵活，模板式协议配置和模板式报表配置，允许用户通过模板自定义新的 RTU 通讯协议和新的报表格式；软件提供各大厂家百余种常见 RTU 型号的通讯协议模板，并配置强大的联机帮助和语音提示。

三、技术指标
1）交流输出
三相电压量程：     10V、30V、57.7V、100V、220V、300V，380V档位自动切换；
三相电流量程：     1A、2A、5A、10A、20A；
频率调节范围：     45Hz ～ 65Hz；
调节细度：         0.001Hz；
准确度：            0.002Hz；
相位调节范围：      0°～ 359.99°；
调节细度：          0.01°；
准确度：            0.05°；
稳定度：            0.01%/2min；
失真度：            0.2%电压 / 电流调节细度：0.005%RG;
三相电压 / 电流对称度：<0.2%；
输出负载：          电压每相35VA，电流每相25VA；
2）交流测量
三相交流电压：     10V、30V、57.7V、100V、220V、300V，380V，档位自动切换；
三相交流电流：     1A、2A、5A、10A、20A；
测量范围:        (0～120) %RG；
分辨率:        0.01%RG；
准确度:        0.05%RG；
3）功率输出
有功准确度：       0.05%RG；
无功准确度：       0.1%RG；
稳定度：           0.01%/2min；
4）相位输出
调节范围：         0°～359.99°
分辨率：           0.01°
准确度：           0.05°
5）频率输出
调节范围：       45Hz～65Hz；
分辨率：          0.001Hz；
准确度：          0.002Hz；
6）谐波输出
交流功率准确度：   有功 0.05%FS无功 0.1%FS；
稳定度：            0.05%/2min；
功率因数范围：      -1.0000~0.0000~1.0000；
谐波功能：          2 ～ 31 次（可多次叠加）；
谐波含量：          0 ～ 40%；
谐波相位：          0～359.99°；
准确度：　　       （1%±0.05%）RD1；
7）故障保护
装置具有交流输出过载保护功能；
当电压输出短路、电流输出开路或发生输出过载时，装置自动保护并告警显示。
