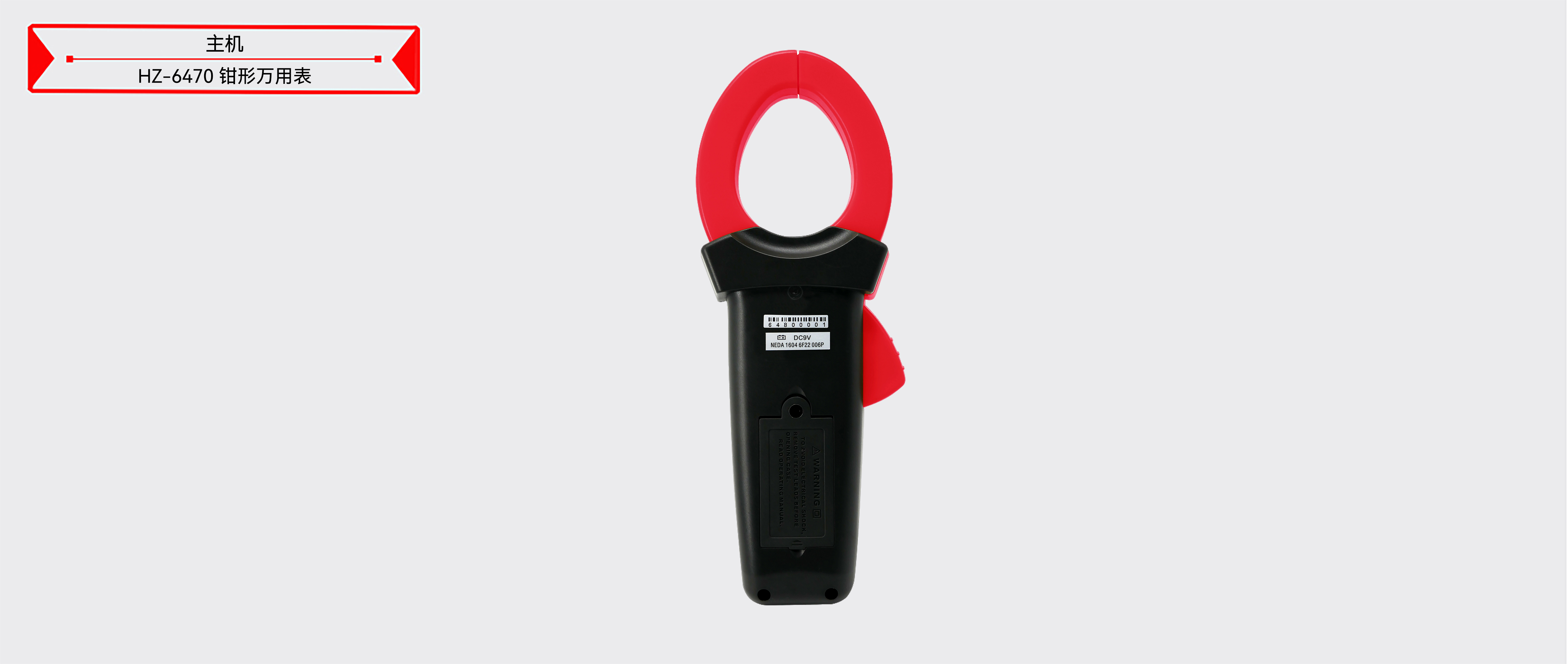

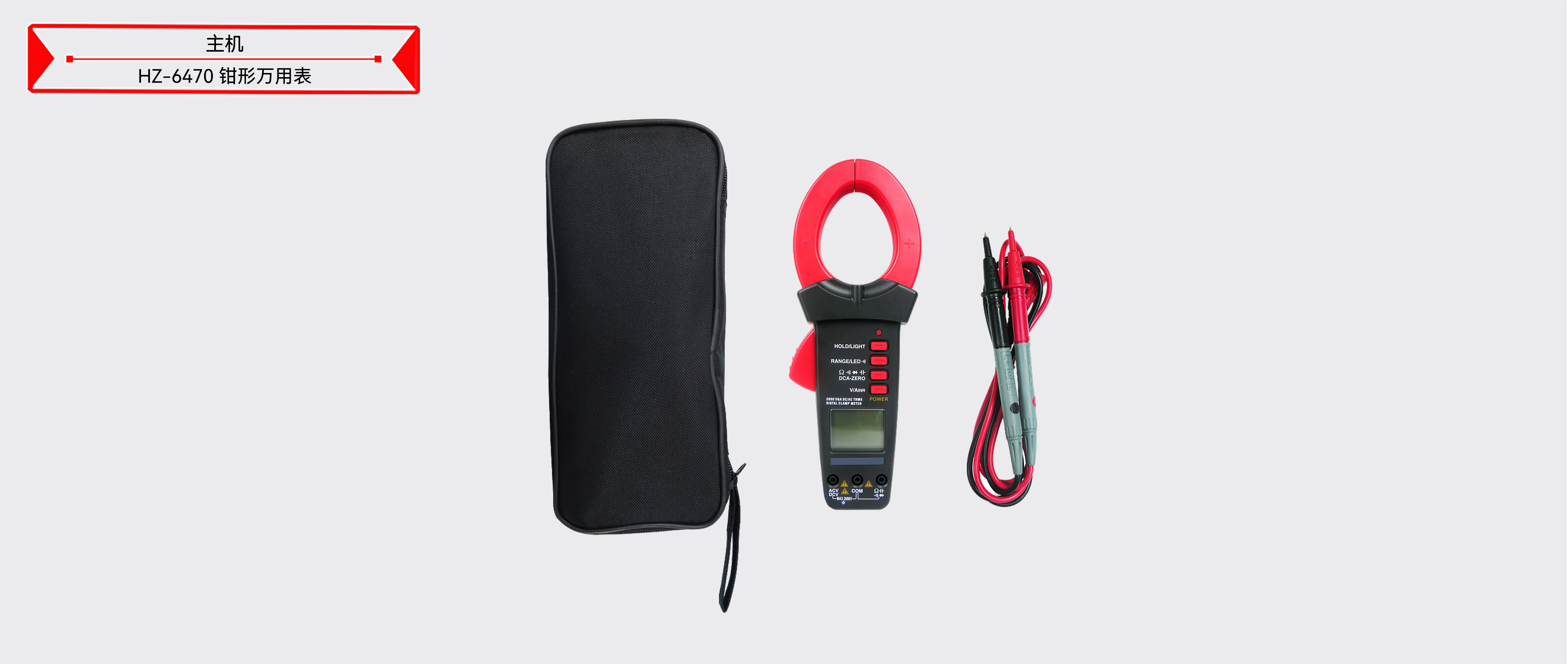

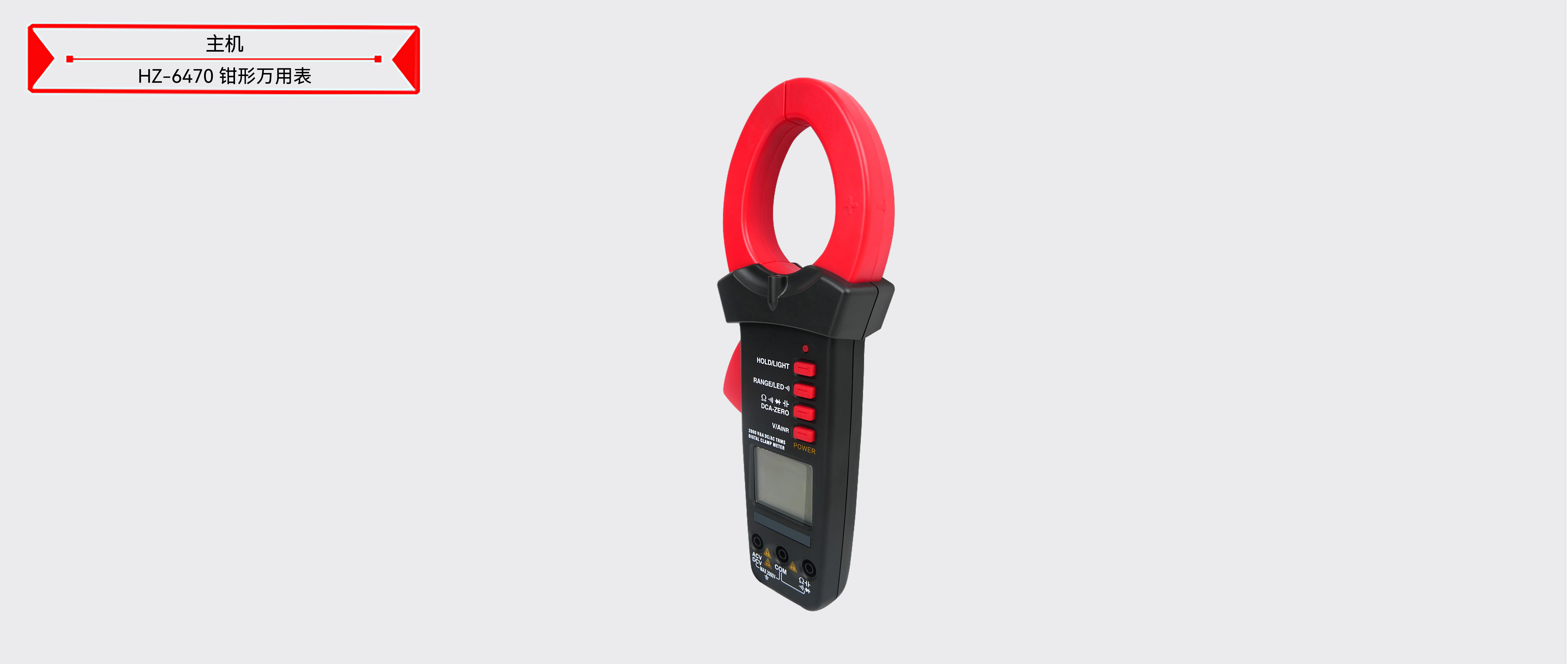

HZ-6470 钳形万用表

一、产品简介
HZ-6470钳形万用表是我公司精心研发性能卓越的新一代实用电工测量仪表。是一款能测量最大交直流2000V电压和交直流2000A电流的三位半便携式数字钳形表。它整机电路设计以新型专用MCU为核心，全功能有过载保护，保护仪表不被烧坏。仪表采用按键式功能切换，具备高可靠性、高安全性、自动量程等特点。具有大屏幕数字，数据保持、欠压提示、自动关机功能，真有效值测量能准确测量变频电压，非正弦波电压，浪涌电流能测量周期为80mS的浪涌电流有效值，适合测量大型电机、压缩机启动电流。它可测量交流电流、交/直流电压、电阻、电容、通断测试、二极管正向压降、LED工作电压，等参数。
该仪表结构精巧、操作容易、携带方便，是电气测量之理想工具。尤其适用于测量大电流和启动电流的场合。

二、特点及主要功能
1）显示方式：液晶显示；
2）最大显示：1999；
3）钳口最大能测量线径：Φ55mm；
4）自动负极性指示：显示“-”；
5）过量程指示：显示“OL”；
6）电池不足指示：显示“”；
7）工作环境：0°C～40°C，小于75%RH；
8）储存环境：-10°C～60°C，小于80%RH；
9）电源：DC9V，碱性干电池（6F22 9V）；
10）外形尺寸：270（长）×100（宽）×46（高）mm；
11）重量：约 460 克（含电池）；

三、技术指标
准确度：±（a % 读数 + 字数）
保证期一年，保证准确度温度：23℃±5℃ 相对湿度：<70%。
1）直流电压

量程	分辨力	准确度
2V	1mV	±（0.5%+5）
20V	10mV
200V	100mV
2000V	1V	±（2%+5）

输入阻抗：约 10MΩ。
过载保护：为直流或交流2000V。
2）交流电压

量程	分辨力	准确度
2V	1mV	±（0.8%+5）
20V	10mV
200V	100mV
2000V	1V	±（2%+5）

输入阻抗： 约10MΩ。
频率范围：40Hz～400Hz。
过载保护：直流或交流蜂值2000V。
显示：真有效值（正弦波有效值校准）。
3）直流电流

量程	分辨力	准确度
20A	10mA	±（1.9%+10）
200A	100mA
2000A	1A

4）交流电流

量程	分辨力	准确度
20A	10mA	±（1.9%+10）
200A	100mA
2000A	1A

不能测量小于0.3A电流。
频率范围：50Hz～60Hz。
显示：平均值（正弦波有效值校准）
5）电阻W

量程	分辨力	准确度
200Ω	0.1Ω	±（1%+5）
2kΩ	1Ω	±（0.8%+5）
20kΩ	10Ω
200kΩ	100Ω
2MΩ	1kΩ
20MΩ	10kΩ	±（1.5%+5）

6）电容CAP

量程	分辨力	准确度
20nF	10pF	±（3%+10）
200nF	100pF
2μF	1nF
20μF	10nF
200μF	1nF
2000μF	1μF	±（5%+10）

7）二极管和蜂鸣连续导通测试

量程	说明	测试条件
	显示二极管正向电压近似值	正向直流电流约0.5mA 反向直流电压约3.2V
	导通电阻＜约60Ω时机内蜂鸣器响，显示电阻近似值	开路电压约0.6V

过载保护：220V有效值。
