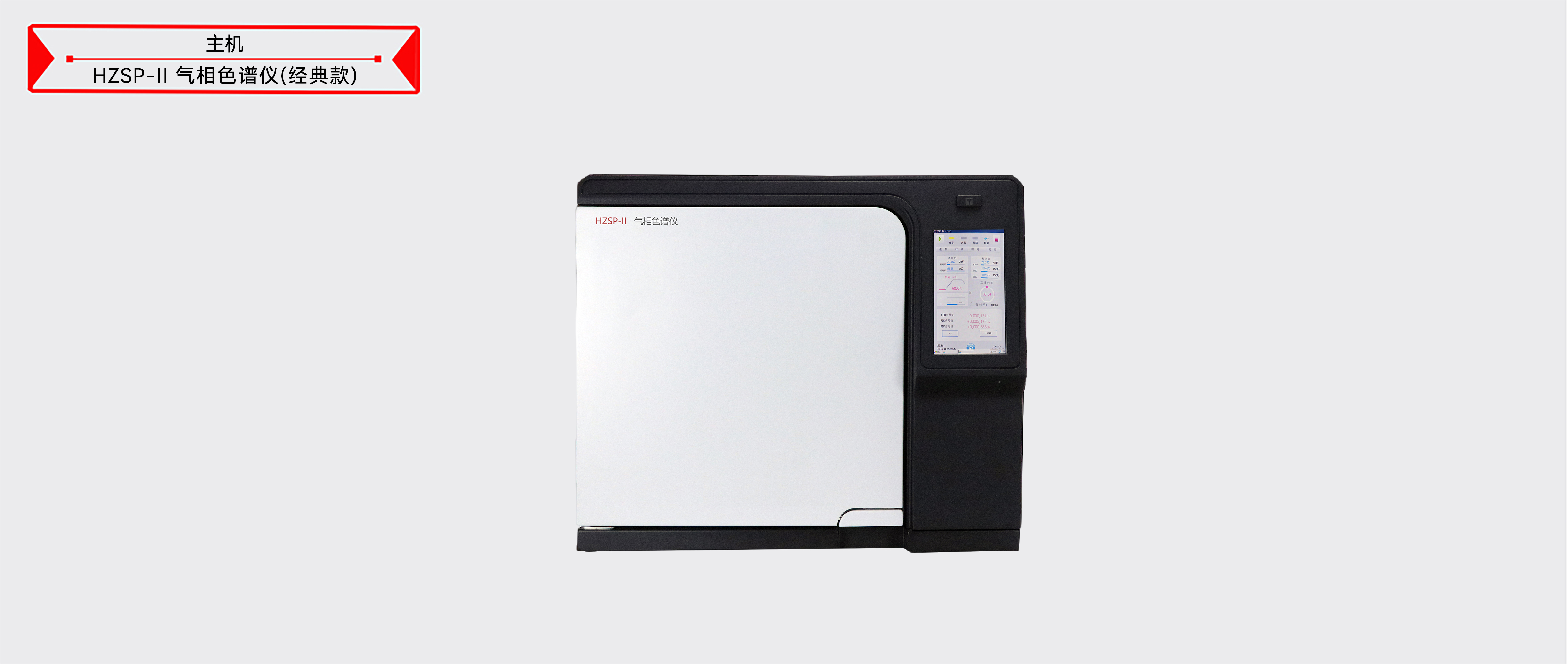

一、产品简介HZSP-II气相色谱仪(触摸屏)是本公司潜心研究研发出来的一款实验室专用气相色谱仪，采用7寸彩色触摸屏控制，专业色谱仪UI操作界面设计，直观反映进样口、柱温箱、检测器的内部温度值和个检测器的数值，以及运行时间，具备一键降温功能，操作简单直观，使用方便。
本仪器广泛应用于科研教育、石油、化工、生物化学、食品安全、医药卫生、环境监测、司法调查等多个领域。仪器测试精度高，重复性好，值得信赖。
二、特点及主要功能1、全新生产工艺，重新设计仪器内的气源通路和内部结构，零部件布局更加合理，降低元器件信号干扰，提高检测准确度，设备的稳定性和耐用度极佳。
2、采用7寸彩色触摸屏控制，专业色谱仪UI操作界面设计，直观反映进样口、柱温箱、检测器的内部温度值和个检测器的数值，以及运行时间，具备一键降温功能，用户可以自行设定检测条件，使用及其方便。
3、柱温箱采用六路独立温控系统，自动后开门系统，21阶21平台程序升温，升/降温速度快，温控精度达到0.05℃，使设备能胜任大范围的样品分析。
4、整机采用模块化设计，可多处理器并行工作。包含2种进样口模块(毛细柱进样口和填充柱进样口），5种高性能检测器模块(FID、TCD、ECD、FPD和NPD)，可以按照客户要求安装多种进样口及检测器模块（可定制六通阀、十通阀气体进样器、顶空进样器、热解析进样器、裂解炉进样器、甲烷转化炉），最大支持3组进样口和4种检测器，方便用户后期升级改造。
三、技术指标
基
本
参
数 |
仪器型号 |
HZSP-II |
| 主要用途 |
用于有机化合物（无机气体）的定性定量分析 |
| 工作环境要求 |
温度要求：15℃—35℃ |
| 湿度要求：25%—80% |
| 电源要求：AC220V±10%，50Hz |
| 功率要求 |
3000瓦 |
| 外形尺寸 |
600×540×455mm |
| 重量 |
约60kg |
主
机 |
温控区 |
6路独立控温 |
| 电路设计 |
采用ARM嵌入式设计，内部CAN的方式，温控采用高频1700次/秒的反馈机制，控制精度更高 |
| 显示器 |
7寸彩色触摸屏显示，中英文切换，智能化人机对话 |
| 进样口 |
可配3个进样器（填充进样口、分流/不分流毛细进样口） |
| 检测器 |
可最多选配4个检测器（FID、TCD、FPD、ECD、NPD、PID） |
| 辅助进样装置 |
可选配进样阀、顶空进样器、热解析进样器、自动进样器等 |
| 色谱软件 |
Tetchrom®全反控网络色谱工作站，可自动获取到色谱仪IP，MAC地址，并能够实现网络自诊断，仪器联网即可实现软件远程更新，固件“一键更新”等功能 |
| 连接方式 |
网络端口连接，亦可同时选择485等模拟输出口，可通过MUDBAS（TCP/IP）协议实现在线仪表的DCS快速通讯及连接 |
| 智能化 |
具有开机自动调取方法文件，自检，当色谱仪达到开机条件后，自动完成升温、点火、准备、自动阀切换、做样、后处理并上传数据结果到指定DCS，可轻松实现在线监测的项目要求 |
| 方法储存及方法序列 |
仪器内部具有大容量储存卡8G，可大量储存色谱方法；方法序列可随意编辑，以便测定不同项目或者实现测试完毕后自动关机等动作，较少人工的无效等待 |
| 断电保护 |
仪器采用断电保护功能，断电瞬间自动保存设置数据，来电即可实现自动升温点火等常规仪器准备工作 |
| 自动化 |
配套8路外部事件，各路事件独立完成所需要参数的设置及执行 |
| 快速功能 |
仪器具有一键准备，一键降温，一键运行及一键点火等快速测试功能，大大节约客户无效等待时间 |
| 拓展 |
最多4路输入输出设计，可轻松实现通过外部设备启动色谱仪或者色谱仪启动外部事件，输出模式：IO无源触点或者24V输出 |
柱
箱 |
升降温 |
具备快速加热和冷却功能 |
| 柱箱温度 |
室温以上5℃ ～ 450℃（使用液态CO2时可达-50℃，液氮可达-99℃） |
| 程序升温 |
21阶21平台 |
| 最大升温速率 |
120℃ / min |
| 温度设定精度 |
0.1℃ |
| 控温精度 |
0.05℃ |
| 温度稳定性 |
周围温度每变化1℃，柱温箱温度变化小于0.01℃ |
| 冷却速度 |
从 350 降到 50℃ ≤8min（室温25℃） |
| 超温保护 |
柱温箱内温度过高时，开启自动保护功能 |
| 最大运行时间 |
999.99分钟 |
进
样
系
统 |
基本参数 |
进样口数量：最多可同时安装三个独立控温的进样单元（进样口/进样阀）
进样口温度范围：最高温度420℃，升温设定1℃步阶
进样单元种类：单/双填充柱进样口、分流/不分流进样口、宽口径进样口 |
单/双填充柱
进样口 |
用于有机化合物（无机气体）的定性定量分析 |
分流/不分流
毛细柱进样口 |
用途：用于毛细管色谱柱的进样，多用于微量杂质测定 |
| 进样阀 |
高温伴热阀箱：最多可控制4路多通阀，最高可达225度 |
检
测
器
单
元 |
基本参数 |
可同时安装四个独立控温的检测器，检测器的气体由手动压力控制系统控制，检测器的数据采集速率是最高可达250Hz（4ms） |
氢火焰离子化
检测器
（FID） |
最高使用温度：420℃
方式：双流路方式
自动点火功能：采用军工级点火器，点火丝采用非裸露设计，使用寿命是常规点火丝100倍，10年质保
检测限：5.0 × 10-12g/s（正十六烷）
基线噪音：≤2 ×10-14A
基线漂移：≤1 × 10-13A/30 min(仪器稳定2小时后)
动态范围：107 |
热导检测器
（TCD） |
最高使用温度：350℃
方式：双臂微孔热丝设计
灵敏度：S值≥8000mv.ml/mg(苯)
基线噪音：≤10uv
基线漂移：≤50uv/30min
动态范围：105 |
电子捕获
检测器
（ECD） |
最高使用温度：400°C
方式：使用Ni63源恒电流方式
最小检测限：≤1.0 × 10-13g/s（r-666）
基线噪音：≤40uv
基线漂移≤100uv/30min
动态范围：104 |
火焰光度
检测器
（FPD） |
最高使用温度：350°C
最小检测限：≤1.4×10-12g/s(P) ，≤5×10-11g/s(S)；
基线噪音：≤20uv
基线漂移≤50uv/30min
线性动态范围：≥103S，≥104P； |
色
谱
控
制
软
件 |
Tetchrom色谱
工作站 |
适用于win7、win10等操作系统，由符合A/A（美国分析学会）标准的CDF文件读入采样数据 |
| 数据采集 |
自主开发的反控型网络色谱工作站，实现三通道数据同时采集及控制（提供软件著作证书） |
| 权限管理 |
可实现运维人员，仪器使用员和设备管理员三级权限管理 |
| 数据传输 |
采用网口通信的方式，数据吞吐量更快速，双向握手频率更高，具有完全自主知识产权的色谱系统具有MODBUS/TCP的标准接口，可以和DCS方便对接 |
| 灵敏度 |
1uV*s，动态范围：-5v 到 5v |
| 网络通信 |
支持无线网络通信连接 |
| 无人值守功能 |
支持开机自启动，自动升温，自动点火，自动开桥流，自动采集样品，自动处理数据，自动出数据趋势图等自动化在线监测所需要的各种功能 |
| 自动标定 |
对于定制化项目，可实现自动走零，走标，校零，校标等功能，也可定时校准 |
| 系统安全 |
全面支持FDA-21CFR Part11认证（电子署名、履历、用户密码）、系统适用性测试（SST）和系统认证工具（IQ/OQ） |
| 批量化处理功能 |
批处理功能使得仪器的控制、自动进样器序列采集、自动积分校正及输出报告均可一气呵成，将日常繁琐的分析简单化 |
| 数据比对 |
强大的后处理功能，谱图比较、重校正、数据的输入输出等功能一应俱全，“特别关注Online”可以在线得到分析结果，而无需等到采集结束 |
