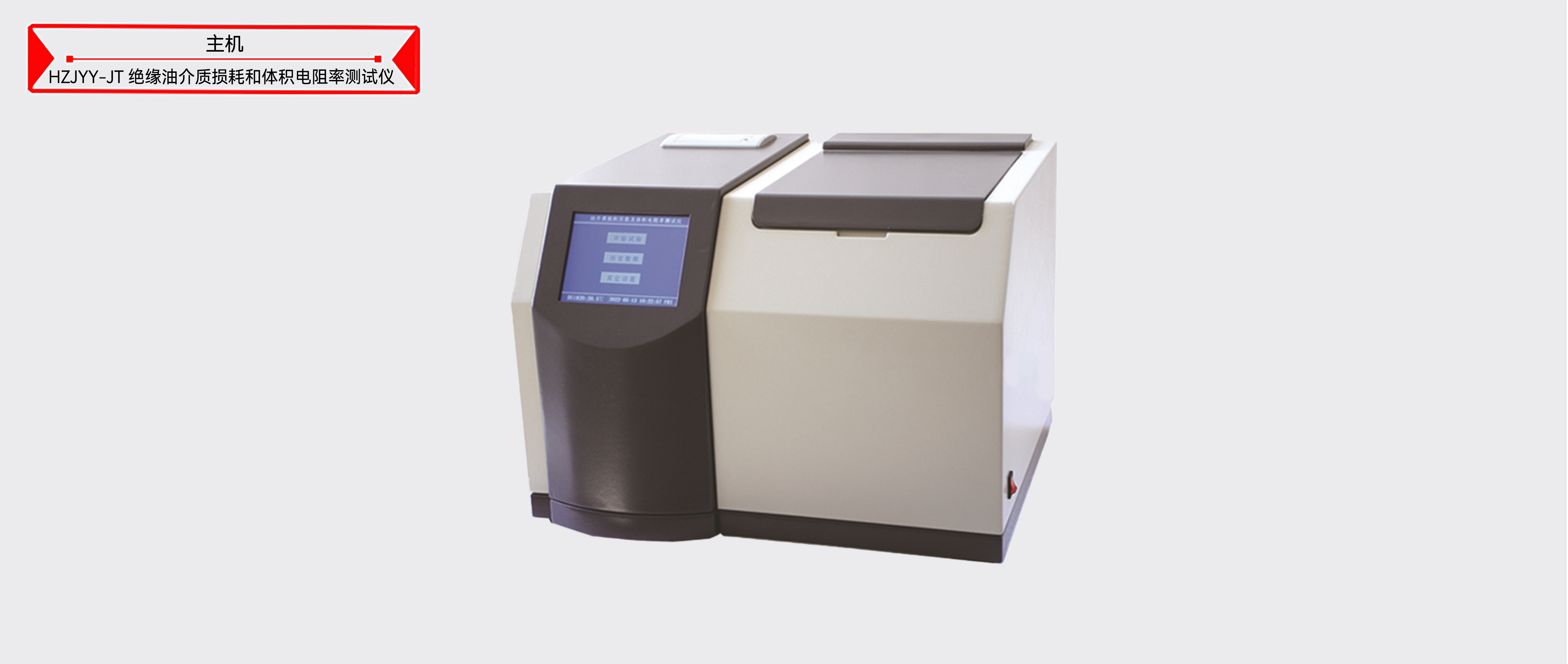

HZJYY-JT 绝缘油介质损耗和体积电阻率测试仪

一、产品简介
HZJYY-JT绝缘油介质损耗和体积电阻率测试仪依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕5.7寸TFT纯彩液晶触控显示器，全中文菜单，测试结果可以自动存储并打印输出，操作人员不需专业培训就能熟练使用。

二、特点及主要功能
（1）油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响。
（2）仪器采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。
（3）内部标准电容器为SF6 充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。
（4）完善的保护功能。当有过压、过流、高压短路时，仪器能迅速切断高压，并发出警告信息。当温度传感器失效或没有连接时，发出警告信息。
在中频感应加热炉内设有限温继电器，当温度超过120度时，继电器释放，加热停止。
（5）试验参数设置方便。温度设置范围40～120℃，交流电压设置范围
200～2200V，直流电压设置范围200～500V。
（6）采用大屏幕TFT纯彩液晶触控显示器，显示清晰。只需简单设置，仪器即可自动进行测试。并自动存储和打印测试结果。
（7）自带实时时钟，测试日期、时间可随测试结果保存、显示、打印。
（8）空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。
（9）仪器以RAM9平台为核心，测试精度高、速度快。

三、技术指标
电 源 电 压： AC 220V±10%
电 源 频 率： 50Hz/60Hz ±1%
测 量 范 围： 电容量       5pF～200pF
              相对电容率   1.000～30.000
              介质损耗因数 0.00001～100
直流电阻率   2.5 MΩm～20 TΩm
测 量 精 度： 相对电容率   ±（1～10）%读数
              介质损耗因数 ±(5%读数±0.0002)
              直流电阻率   ±10%读数
分  辨   率： 电容量       0.01pF
              相对电容率   0.001
              介质损耗因数 0.00001
测  温 范 围： 40～120℃
温度测量误差： ±0.5℃
交流实验电压： 200～2200V  连续可调，频率50Hz
直流试验电压： 0～500V     连续可调
功    　  耗： 500W
外  型 尺 寸：  460mm× 370mm×330mm
总   重   量：   25Kg
