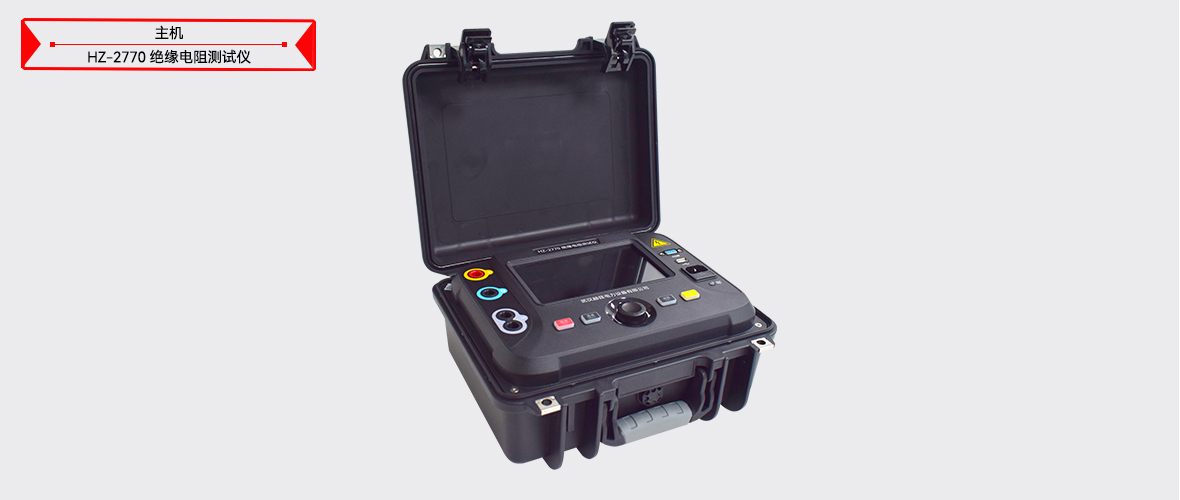

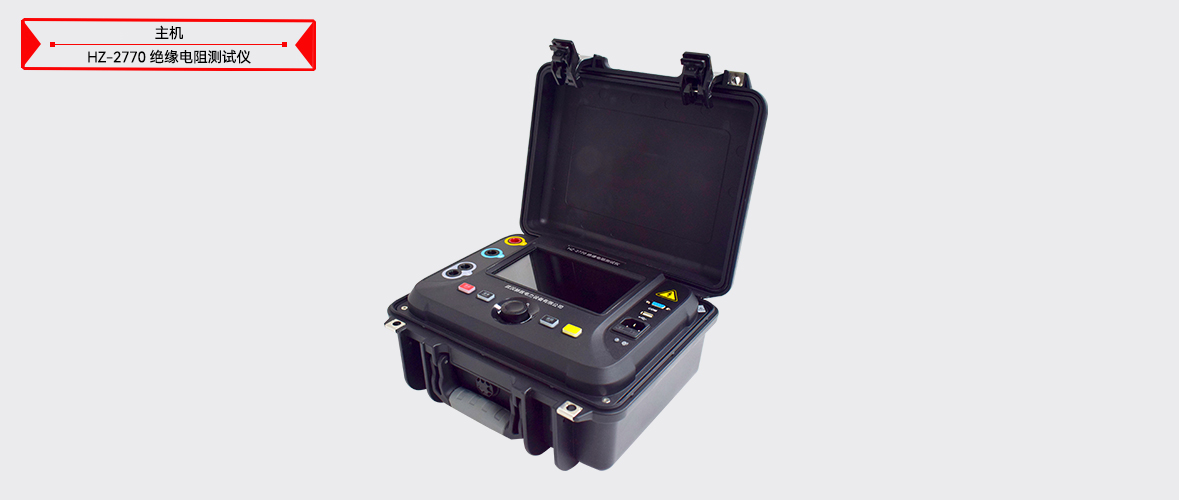

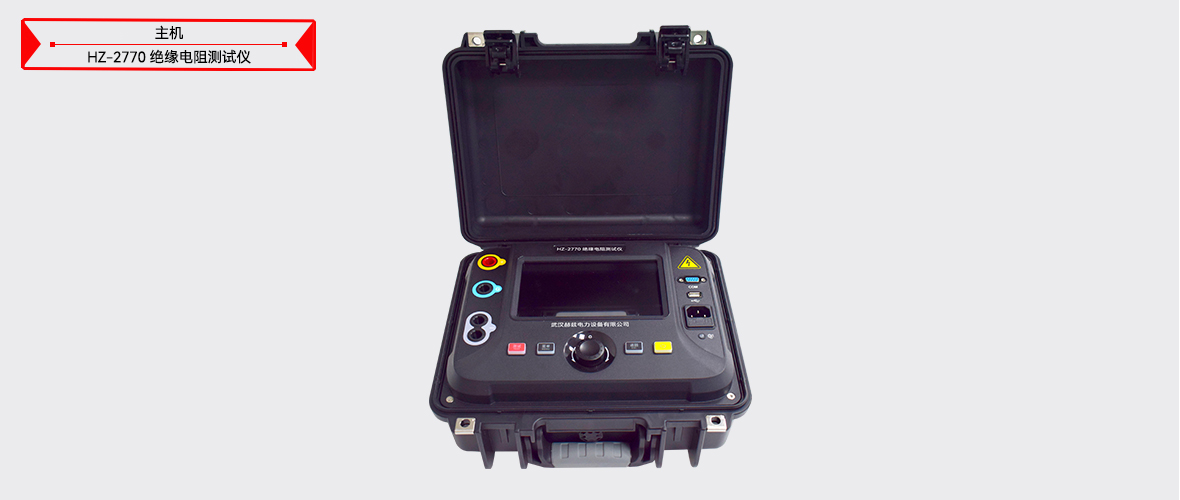

HZ-2770 绝缘电阻测试仪

一、特点及主要功能
1、采用全隔离电源方案，低压电路（电池供电、人机交互操作电路）与高压电路（数控高压电源、信号采样电路）完全电气隔离；隔离电压高达30kV，从而保证操作人员的安全。
2、采用工业级7寸彩色液晶屏，分辨率高压1024×600，可视角度85°，亮度400cd/m2；采用防爆玻璃的电容触摸屏，操作手感良好，显示屏坚固耐用。
3、具备带彩色背光的单键飞梭功能 + 按键，给操作人员更好的操作体验。
4、具备7个电压量程：100V、250V、500V、1000V、2500V、5000V、10000V。自定义电压模式50V～10000V连续可调，步进电压10V。
5、最大输出短路电流6mA；且1mA、2mA、3mA、4mA、5mA、6mA可调。
6、最大连续输出功率55W。
7、具备独立放电电路，测试完成后可对试品快速放电。
8、具备试品击穿保护功能及燃弧模式；可持续工作在击穿燃弧模式，以便于定位绝缘薄弱点位置。
9、具备绝缘电阻IR、吸收比DAR、极化指数PI、介电放电率DD、步进电压SV测试功能。
10、支持R600s/R30s和R600s/R15s两种DAR吸收比计算模式。
11、具备直流、交流电压表功能，自动识别直流电压和交流电压信号，并可测量交流电压信号频率。
12、具备电缆长度测量功能。
13、具备可控硬件滤波器及软件滤波器，大大提高仪器的抗干扰性能。
14、具备绝缘电阻、电压、电流随时间变化曲线显示及记录功能；测试人员可以在测试过程中根据这些波形及数据快速评估试品绝缘情况。（研发中，敬请期待。可用优盘升级仪器固件）
15、各种测试模式下的测试时间独立保存互不影响，便于下次使用。
16、具备仪器闲置自动关机及电池低电量自动关机功能，自动关机时间可设置。
17、具备优盘存储功能，可批量将测试数据导出至优盘；且支持通过优盘升级主控固件和高压电源固件功能。
18、选配RS232（可选RS485）通讯接口。
19、选配蓝牙通讯功能。
20、内置大容量锂电池，并内置快速充电器；仪器面板及液晶屏均可指示当前充电状态。
21、可选配GPS定位及校时功能，支持GPS及北斗导航系统。

二、技术指标

绝缘电阻测量，测试电压10kV：
阻值范围	分辨率
0～9.99kΩ	0.01kΩ
10.0～99.9kΩ	0.1kΩ
100～999kΩ	1kΩ
1.00～9.99MΩ	10kΩ
10.0～99.9MΩ	100kΩ
100～999MΩ	1MΩ
1.00～9.99GΩ	10MΩ
10.0～99.9GΩ	100MΩ
100～999GΩ	1GΩ
1.00～9.99TΩ	10GΩ
10.0～20.0TΩ	100GΩ
