新产品资讯 | HZJDZ958支柱绝缘子超声波探伤仪--【赫兹电力】

更新时间：2024-03-20

一、产品简介

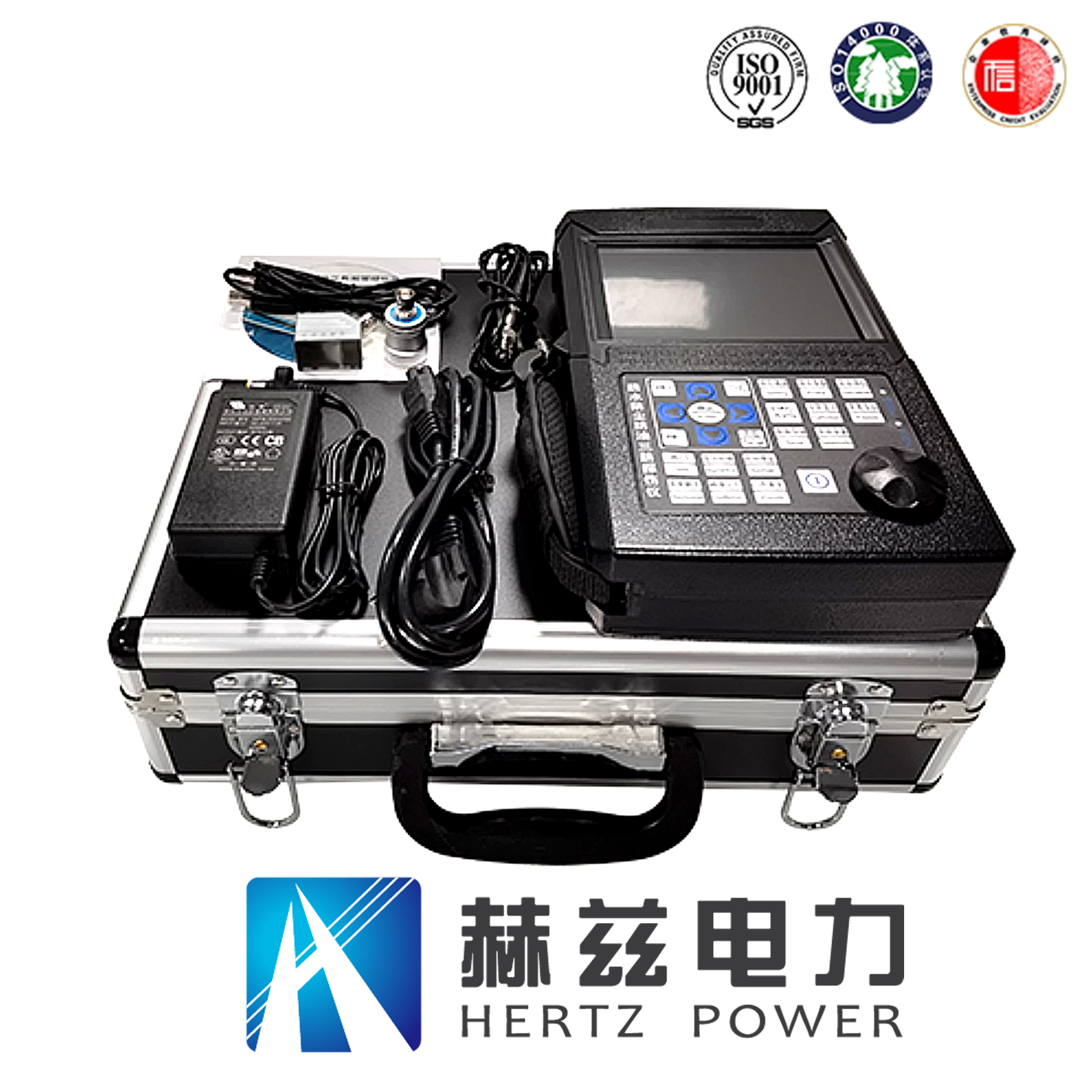

HZJDZ958支柱绝缘子超声波探伤仪能够快速便捷、无损伤、精确地对瓷瓶、瓷柱、瓷套、绝缘子等工件内部中多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断，为电力行业瓷瓶、瓷柱、瓷套、绝缘子等设计的一款便携式数字超声波探伤仪。

二、特点及主要功能
高精良定量、定位，适合较近和较远距离探伤的要求；

●近场盲区小，适合小管径、薄壁管探伤的要求；
●自动校准：一键式自动校准，操作便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；
●自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；
●自由切换三种标尺（深度d、水平p、距离s）；
●自动增益、回波包络、峰值记忆功能提高了探伤效率；
●φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值,大平底自动计算；
●100个单独探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；
●可自由存储、回放500幅A扫波形及数据；
●DAC、AVG自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；
●13个内置探伤标准可调出；
●可以自由输入任意行业标准；
●发射脉冲宽度和强度可调；
●与计算机通讯，实现计算机数据管理，并可导出Excel格式、A4纸张的探伤报告；
●IP65标准铝镁合金外壳，坚固磨损低，防水防尘，抗干扰能力好；
●26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境；
●性能安全环保锂电池供电，可连续工作10小时。
●实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；
●掉电保护，存储数据不丢失；
●探伤参数可自动测试或预置；
●数字抑制，不影响增益和线性；
●增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正。

真正的三防设计，可以保障用户在复杂的现场和野外不受雨水、油污、粉尘等的侵蚀，让探伤仪的使用寿命大大延长

三、技术参数

称	技术数据
扫描范围（mm）	扫描范围（mm）：0～6000
脉冲移位（ms）	脉冲移位（ms）：-20～+3400
探头零点（ms）	探头零点：0.0～99.99 调节步距：0.01
材料声速（m/s）	材料声速：1000～15000
工作方式	单探头（收、发），双探头（一收一发），透射（透射探头）
频率范围（MHz）	宽带 0.5–15
增益调节（dB）	0～110
线性抑制	屏高的0%～80%，步距：1%
垂直线性误差	垂直线性误差不大于4%
水平线性误差	在扫描范围内，不大于0.2%
探伤灵敏度余量	³60dB
动态范围	³32dB
报警	进波报警、失波报警
显示屏	显示屏：高亮度彩色平板显示器
A-Scan显示区域	全屏或局部 A-Scan显示冻结和解冻 A-Scan填充
探伤通道	100个
数据存储	500幅 A-Scan图形
与PC机通讯接口标准	USB
测量单位	Mm/inch
电源适配器	输入100V～240V/50Hz～60Hz 输出9V/1.5A
电池	锂（Li）电池4×3.6V 4800mAh
工作温度(℃)	-10～50
工作湿度(RH)	20%～90%
接口类型	BNC
外型尺寸(mm)	260×140×50
重量（kg）	1.0

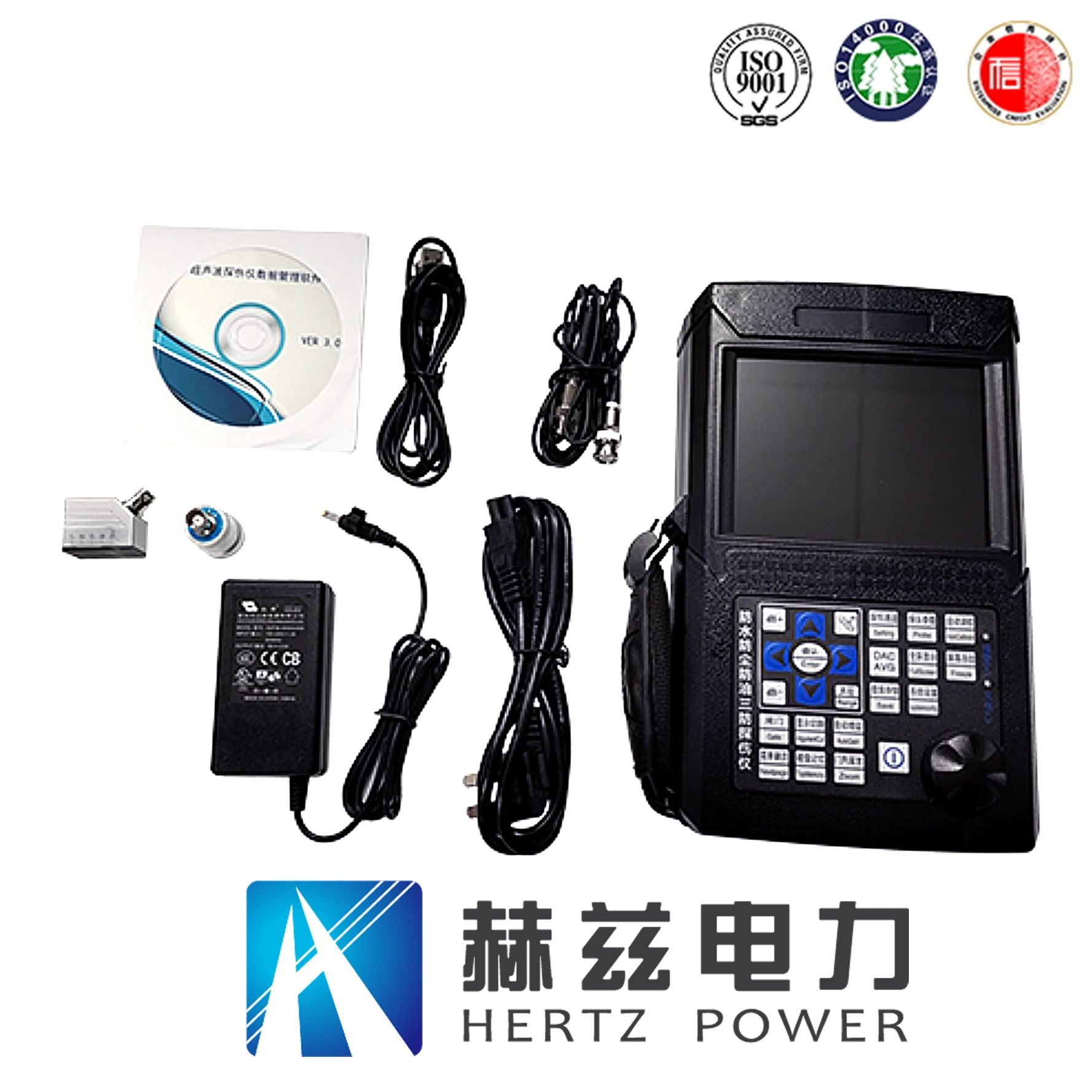

选配	探头、标准试块、笔记本电脑、PC通讯软件、BNC电缆
