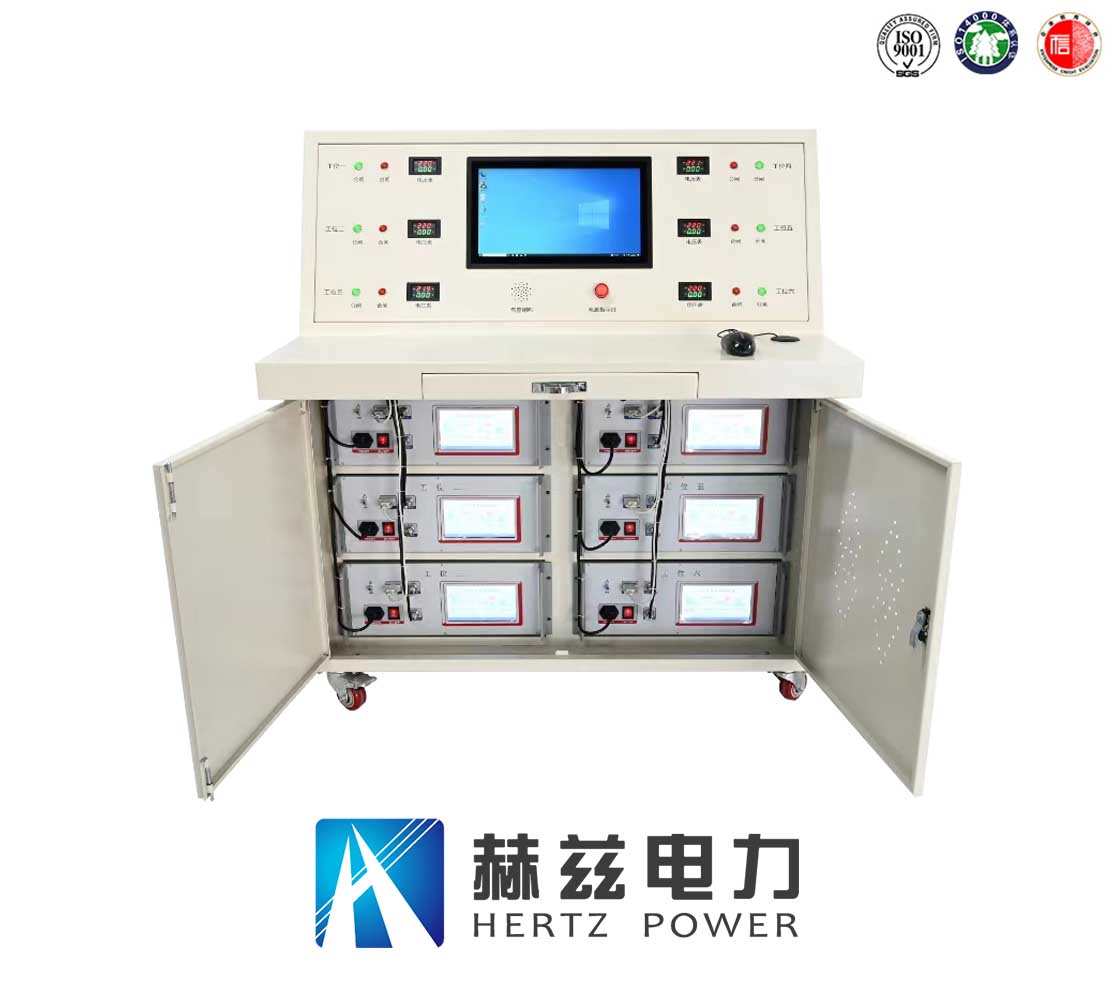

HZMH-6G高压开关磨合试验系统针对断路器（高压开关）、接触器（只有合闸线圈）的磨合测试而设计。该系统采用成熟的工业电脑，windows10专业版软件，500G硬盘，数据海量存储，15寸触摸屏，配备鼠标和键盘操作，界面人性化设计，参数设定直观，操作简便。模块化集成设计，同时可以磨合6台（可扩展8台），不通过上位机每台也可以独立操作。采用了新研发的开关电源，重量轻，进口大功率IGBT控制，高低电压转换响应快，电压输出精准，工作效率得到极大提高。克服了以往使用时间继电器进行磨合，控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了高压开关的完好性，克服了使用工频调压器笨重，不同电压输出时调压慢，电压误差大，在低电压时功率不足无法合分的问题。
二、特点及主要功能
1、操作功能：可以按预设的参数进行单分、单合、合分、分合、分合分等老化试验。
2、具有记忆功能，当开关老化次数未达到设定次数，因意外断电等故障中断时，下次试验可以选择上次断点位置继续试验，也可以选择重新试验(复位清零)。
3、分、合间隔时间可设定，整定范围：1-999秒。
4、分、合间输出时间可设定，整定范围：10-1000毫秒。
5、每个工位操作电源独立，可设置三种不同的电压同时进行合闸、分闸、储能磨合（低电压老化）。
6、拒合、拒分声音报警，停止动作，可设置允许错误次数再停止。
三、技术参数
1、电源输入：AC220V±15％，50Hz，功率：15KW；
2、单台仪器内部触点最大承受瞬时电流30A；
3、分闸电源：AC/DC6～270V/15A (AC为选配)；
4、合闸电源：AC/DC6～270V/15A (AC为选配)；
5、储能电源：AC/DC6～270V/15A (AC为选配）；
6、工位数：6个相互独立；
7、磨合次数：1～10000次（可根据要求定制更多次数的磨合）。
四、主要配置
1、合闸控制红色线 1根
2、分闸控制绿色线 1根
3、公共控制黑色线 1根
4、储能控制红色和黑色线各 1根
5、断口信号线 1套
6、断口短接线 1套
