本产品是由本公司自行研发生产的噪声测试平衡负载系统，该控制系统具有操作便捷，性能优越使用安全可靠、外形美观、耐用、移动方便等特点。本设备主要用于电容器，电容器柜及容性负载的升压通电试验，解决用小容量电源完成大容量负载的设备通电试验。
本产品采用先进的微电子芯片处理技术、触摸屏控制及无手动操作，操作简单明了。全部测试参数设定后自动进行测试，无需人工干预。也可以用手动按键操作完成相关试验。
二、技术参数
1、输入电压：AC三相四线/50HZ
2、输入电流：86.6A
3、输出电压：AC:0-420V
4、输出电流：0-600A
4、显示方式：7寸高清触摸彩屏及4位LED数显表
5、操作方式：自动模式、手动模式、
6、精度：0.5%
7、保护：电流、电压
8、保护方式：过流保护、过压保护、三相电压不平衡保护
三、档位选择
通过铭牌确认电容柜的电容总容量，通过电容容量选择补尝的电容器容量，选择方法：尽量先择电抗器容量和电容器容量接近的电抗器容量，常用的电容柜容量为：150 200，240，300，360 .
如果电容的额定电压为400V,就先对应的：150-150，200-200，240-260，300-300，360-360.
四、操作说明
注：本测试系统采用自动模式（触摸屏控制）、手动模式（按钮控制）
触摸屏控制自动操作：

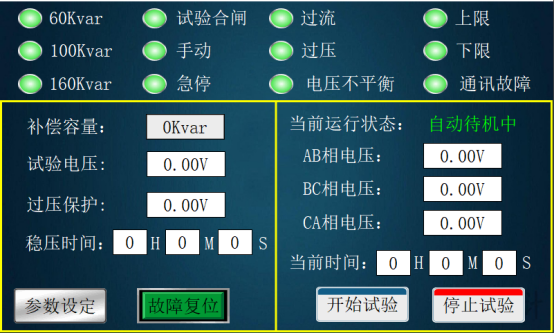

1、 按相关试验规程连接好测试线，合上电源，系统开机进入主界面，如图1：
本产品采用先进的微电子芯片处理技术、触摸屏控制及无手动操作，操作简单明了。全部测试参数设定后自动进行测试，无需人工干预。也可以用手动按键操作完成相关试验。
二、技术参数
1、输入电压：AC三相四线/50HZ
2、输入电流：86.6A
3、输出电压：AC:0-420V
4、输出电流：0-600A
4、显示方式：7寸高清触摸彩屏及4位LED数显表
5、操作方式：自动模式、手动模式、
6、精度：0.5%
7、保护：电流、电压
8、保护方式：过流保护、过压保护、三相电压不平衡保护
三、档位选择
通过铭牌确认电容柜的电容总容量，通过电容容量选择补尝的电容器容量，选择方法：尽量先择电抗器容量和电容器容量接近的电抗器容量，常用的电容柜容量为：150 200，240，300，360 .
如果电容的额定电压为400V,就先对应的：150-150，200-200，240-260，300-300，360-360.
四、操作说明
注：本测试系统采用自动模式（触摸屏控制）、手动模式（按钮控制）
触摸屏控制自动操作：
1、 按相关试验规程连接好测试线，合上电源，系统开机进入主界面，如图1：

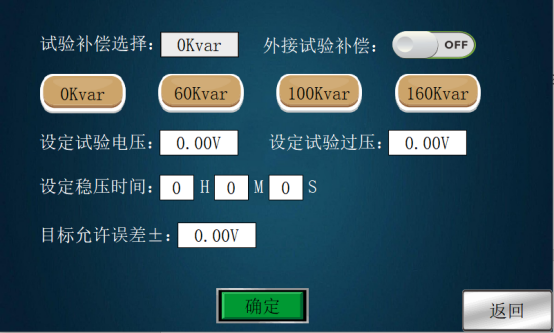

2、将设备面板上的“手动/自动”旋钮转到自动,点击触摸屏界面上的“参数设定”按钮，进入参数设定界面，如图2：
① ：试验补偿选择：点击对应容量的按钮。
② ：外接试验补偿：接上外置补偿电抗器后点击按钮打开至ON。
③ ：设定试验电压。（根据试验所需电压输入，最大430V）
④ ：设定试验过压。（必须大于试验电压值，最大440V）
⑤ ：设定稳压时间。（设定对应时间，到达试验电压后开始稳压计时，计时结束后自动降压归零，本设备允许稳压时间不＞1小时）
⑥ ：目标允许误差。（试验电压到达允许误差内开始稳压计时。）
⑦ ：设定好参数后，点击确定返回主界面。
⑧ ：点击触摸屏的“开始试验”按钮，设备自动合闸升压至目标电压后开始稳压，稳压结束后会自动降压归零，并且分闸。
⑨ ：如果试验过程中，出现过压、过流、三相不平衡、通信故障、系统会自动中断试验，并且对应的故障灯亮起。
⑩ ：故障排除后，按下“故障复位”按钮，才能再次开始试验。
手动模式（按钮操作）和其他参数可以联系我咨询~
五、注意事项
1.档位先择时后，升压过程关注试验电压，同时留意试验电流，试验电压和电流是加在电容柜两端的试验电压和电流。
2.输入电流指的是调压器输出的电流，调压器的输出电流+电抗器的输出电流=电容器电流。试验时关注电流值
3.考滤到试验装置的移动和使用方便，其中一台补尝电抗器采用外接设计。
4.外接电抗器时：200的电抗器的连接线可以经过互感器，也可以不经过互感器。
