串联谐振过压原因
线性串联谐振过电压谐振回路由不带铁芯的电感元件(如输电线路的电感,变压器的漏感)或励磁特性接近线性的带铁芯的电感元件(如消弧线圈)和系统中的电容元件所组成。
线性串联谐振过电压谐振回路由带铁芯的电感元件(如空载变压器、电压互感器)和系统的电容元件组成。因铁芯电感元件的饱和现象,使回路的电感参数是非线性的,这种含有非线性电感元件的回路在满足一定的谐振条件时,会产生铁磁谐振。

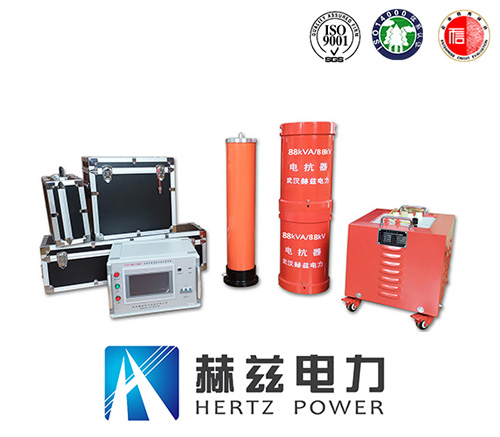

变频串联谐振试验装置
线性谐振过电压由电感参数作周期性变化的电感元件(如凸极发电机的同步电抗在Xd～Xq间周期变化)和系统电容元件(如空载线路)组成回路,当参数配合时,通过电感的周期性变化,不断向谐振系统输送能量,造成参数谐振过电压。
在电力系统中或者说在电力供电电网上,过电压现象十分普遍。如果没有防范措施,随时都可能发生,也随时都可以发现。引起电网过电压的原因很多。主要可分为谐振过电压、操作过电压和雷电过电压;其中谐振过电压在正常运行操作中出现的频率较大,其危害性也较大。赫兹电力推导了电路在谐振状态下的谐振频率、品质因数和输入阻抗，并且基于Multisim仿真软件创建RLC串联谐振电路，利用其虚拟仪表和仿真分析，分别用测量及仿真分析的方法验证它的理论根据。
串联谐振变压器优点
限制谐振过电压的主要措施有:
(1)提高开关动作的同期性由于许多谐振过电压是在非全相运行条件下引起的,因此提高开关动作的同期性,防止非全相运行,可以有效防止谐振过电压的发生。
(2)在并联高压电抗器中性点加装小电抗用这个措施可以阻断非全相运行时工频电压传递及串联谐振。
(3)破坏发电机产生自励磁的条件,防止参数谐振过电压。
