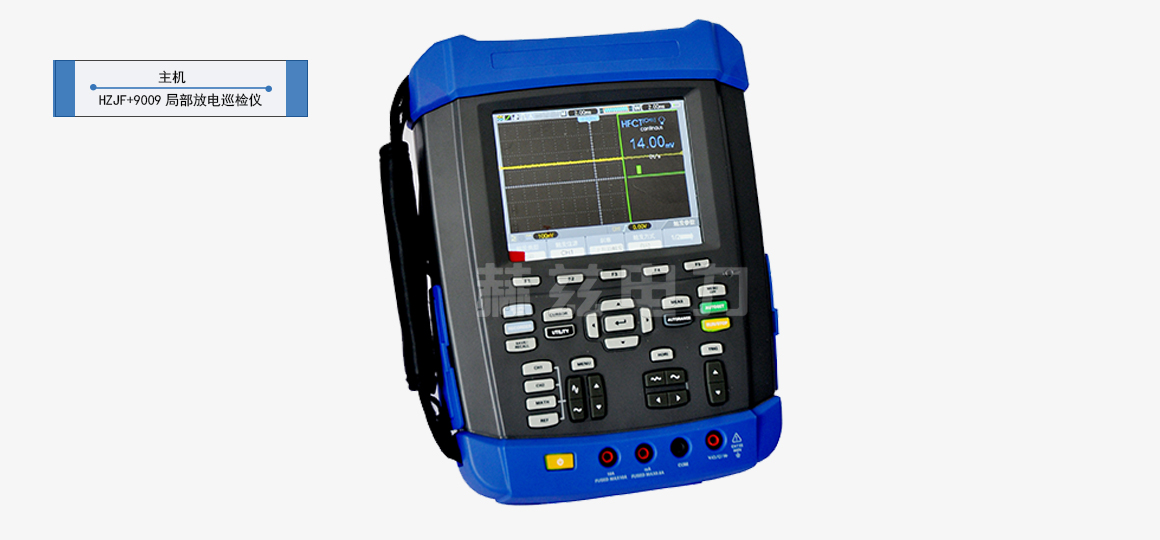

HZJF+9009局部放电巡检仪

3.1 适用范围

适用于对开关柜、变压器及GIS的局部放电在线检测及定位。

3.2 使用环境

海拔高度：≤3000m

环境温度：-20～60℃

相对湿度：≤95%

3.3 技术参数

3.3.1仪器测量参数要求

（1）TEV测量

传感器：容性；                测量量程：0～60dBmV；

分辨率：1dB；                 误差：±1dB；

检测频宽：5~70MHz；   脉冲/周期最大值：655；

门限调节范围：3～57dB。

（2）高频电流互感器

检测频带：10kHz～30MHz  信号传输方式：50Ω同轴电缆

检测灵敏度: 10pC

（3）超声波传感器：

测量量程：-7dBμV～68 dBμV；     分辨率：1dB；

误差：±1dB； 传感器灵敏度：-65dB (0dB = 1volt/μbar 有效值SPL)；

传感器中心频率：20～50kHz； 传感器直径：不大于50mm；

外差频率：38.4kHz。

（4）特高频传感器

检测频带：300MHz～1.5GHz   信号传输方式：50Ω同轴电缆

检测灵敏度：1dB    增益：＞65dbm

3.3.2硬件要求

外壳：具有防护壳，防护等级应达到或优于IP53；

连接器：耳机插口、低压直流充电器输入、外部超声波传感器输入；

主机重量：不大于3kg；

显示屏：LED显示，且能够显示电池状态。

3.3.3供给电源要求

内部电池：配备充电电池，电池电压低时具备自动关机功能；

电池持续工作时间：单通道模式大于6小时，多通道模式大于3小时；

电池充电：可以用220V工频电源充电，充电时间不大于8小时；

电池充电器防护等级：IP54。
