HZJF+9008 局部放电巡检仪

3.1 TEV  性能参数

传感器：电容性；

测量范围：-5～60dB，步长1dB ；

分辩率： 1dB。

3.2 超声波测量参数

测量范围： -11dB～ 68 dB ，步长1dB；

分辩率： 1dB；

传感器中心频率： 40kHz±1kHz ；

传感器直径： 16mm。

3.3 仪器硬件指标

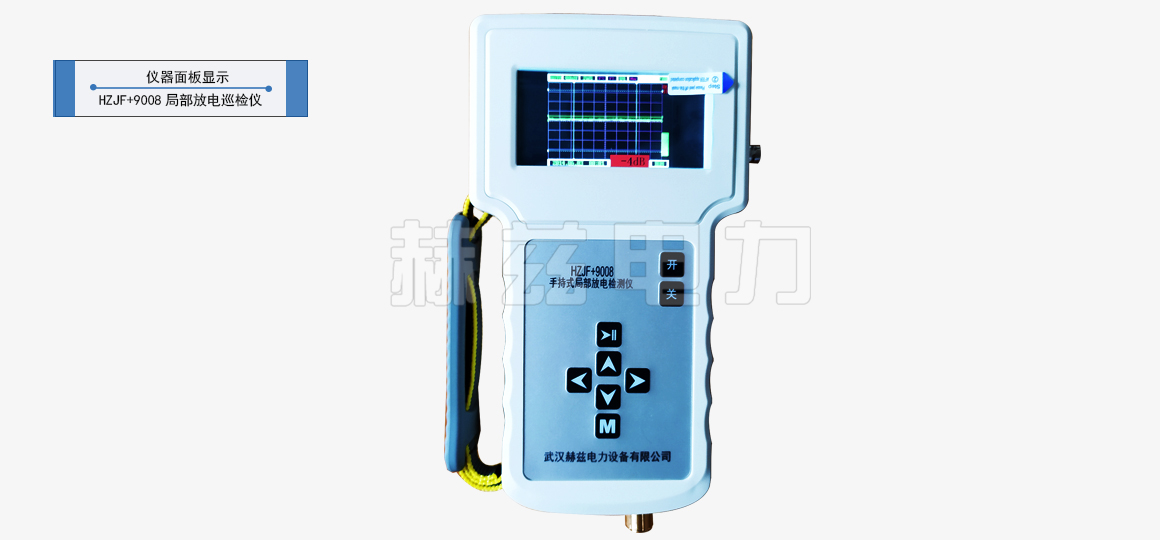

指示器：彩色背光 LCD；

显示分辨率： 320X240；

横向灵敏度：50us/Div ~2m s /Div；

垂直灵敏度：4uv/Div ~400uv/Div (超声波)；

            400uv/Div ~40mv/Div（TEV）；

触发模式：Auto,  Norm,Sign；

PC连接接口：USB连接；

充电方式：专用充电器；

数据存储：支持SD卡存储；

操作时间：完全充电后每套可使用4至5小时；

控制器： 薄膜键盘；

连接器： 2.1mm 低压直流充电器输入；

3.5mm 立体声耳机插座 ；

外部超声波传感器输入；

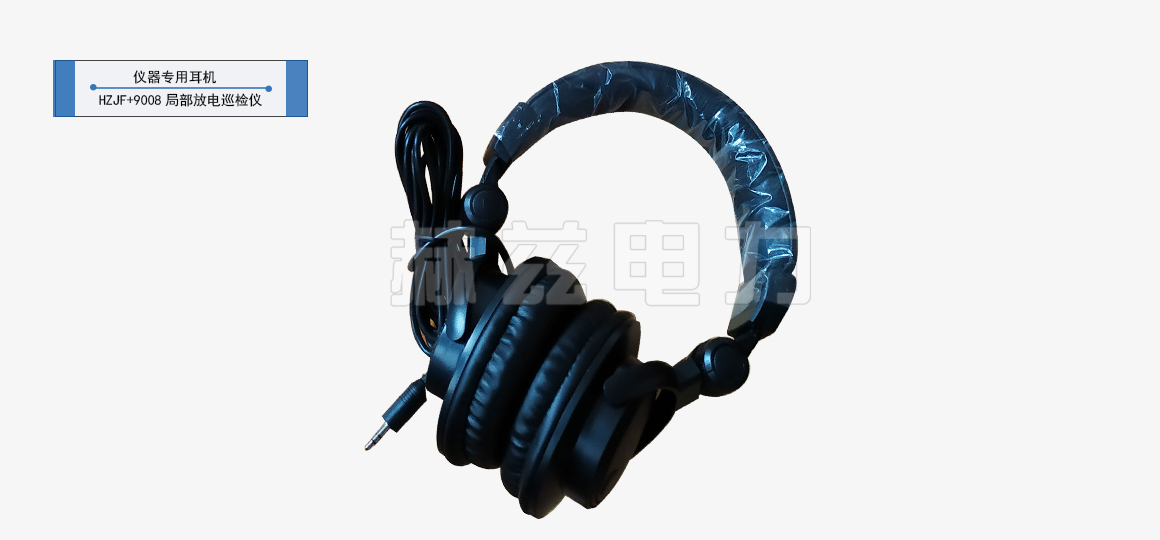

耳机： 最小 8 欧姆。

3.4 工作环境

工作温度： -10～ 45 ℃；

湿度： 0 -90 % RH 无凝露 ；

3.5 尺寸

尺寸：主机  245*132*45 mm；抛物面直径：275mm；

重量：1kg（主机） 0.5kg（传感器）；

3.6 电池充电器

额定电压： 90 ~ 264V AC；

频率: 47 - 63Hz；

充电电压：12V DC；

充电电流： 500 mA ；

完全充电所需时间: 5 小时。

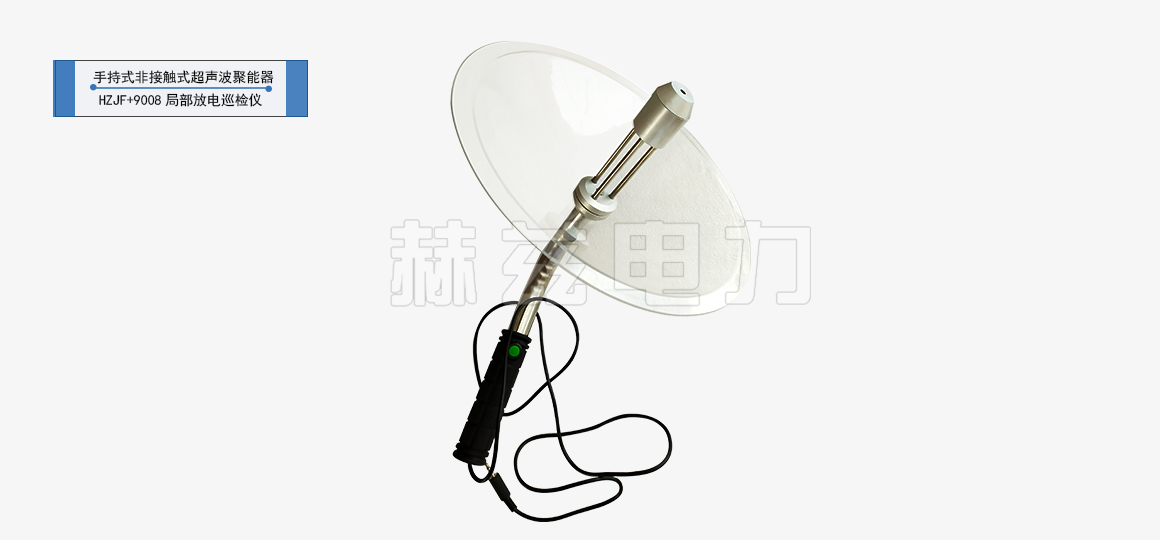

3.7 外接抛物线超声波传感器参数

传感器中心频率：40 kHz；

传感器直径：16mm；

抛物面反射器外直径: 275mm；

抛物面反射器标准直径: 250mm；

重量： 0.6 kg；

工作温度： -10 - 50 ℃；

   湿度： 0 -90 %相对湿度，无凝露。
