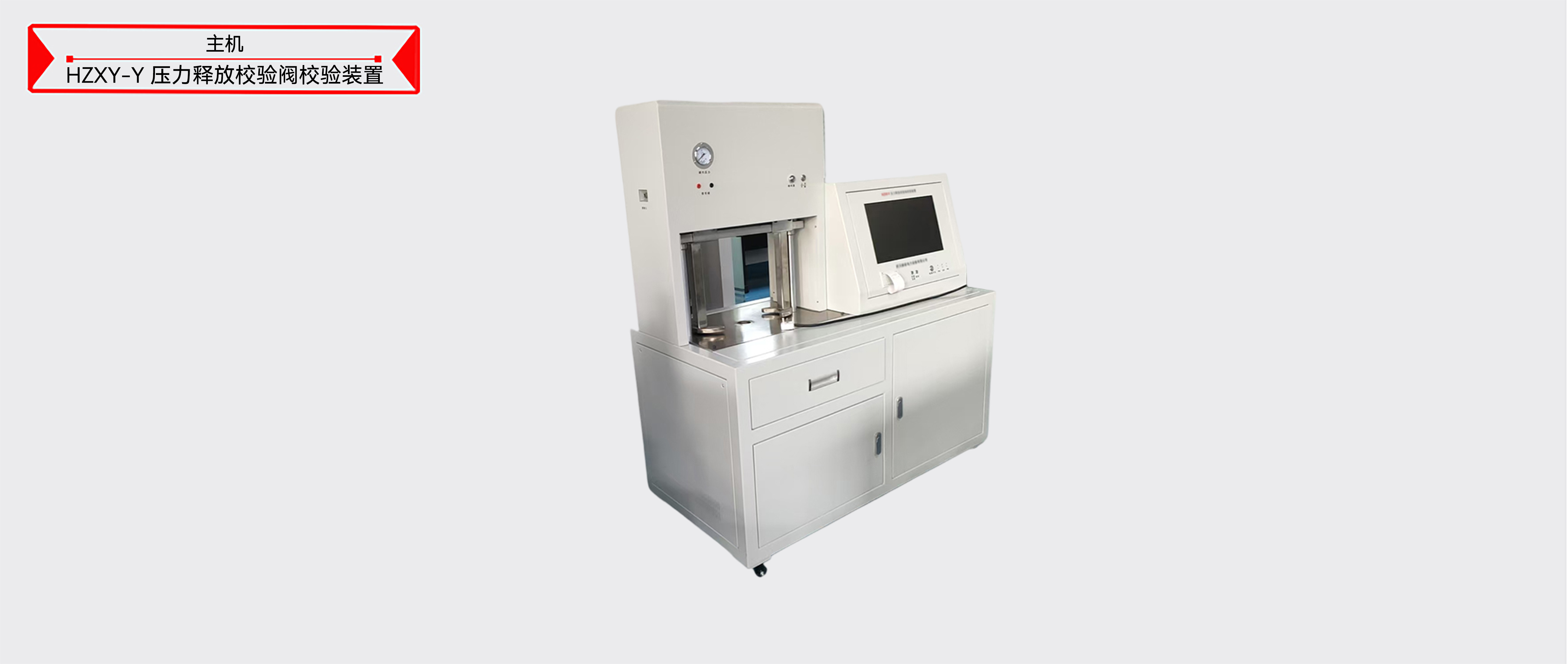

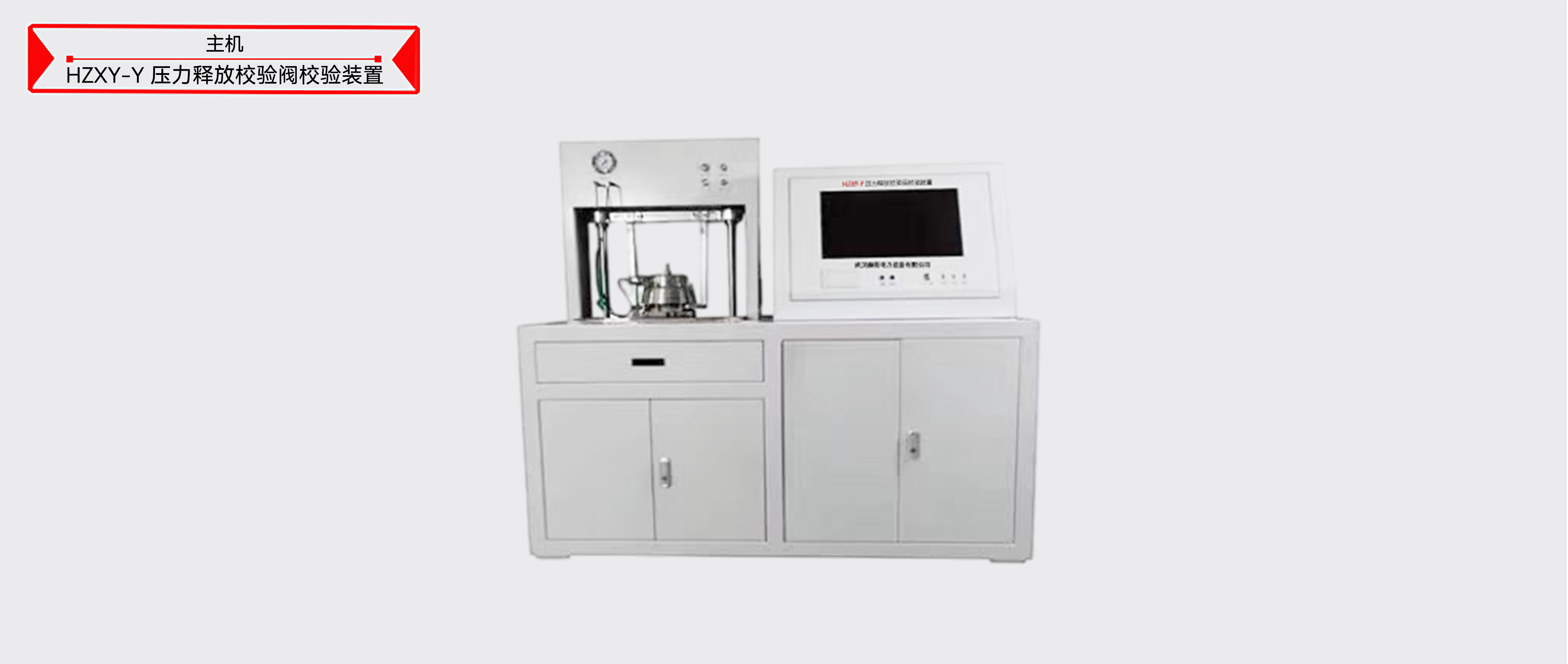

HZXY-Y 压力释放校验阀校验装置

一、产品简介
压力释放阀是油浸式变压器的压力保护装置，是保护油箱的重要组件。若是压力释放阀系统出现故障，不能可靠开启，会造成变压器箱体及油枕的破坏；不能可靠关闭，则会造成变压器油泄露，导致变压器停运或发生重大事故。压力释放阀的运行可靠性，直接关系到变压器的安全。
检测压力释放阀的引用标准是机械部JB7065-2015《变压器用压力释放阀》和JB/T7069-2004《变压器用压力释放阀试验导则》。主要对以下项目开展检测：外观质量检查、时效开启压力试验、开启压力试验、关闭压力试验、密封压力及密封性能。该校验装置主要用于油浸式电力设备上压力释放阀的校验，其模拟油浸式电力设备内发生故障时压力释放阀的动作机理，利用空气压力来测试压力释放阀的开启压力和关闭压力。

二、特点及主要功能
1．压力采集方式：动态自动实时采集
2．装夹方式：电动压紧。
3．修正功能： 设备具有独立量传和修正接口，可供第三方不拆卸现场整机校验。
4．特殊压力释放阀校验功能：可以满足特殊类型及口径压力释放阀的校验。
5．动作特性校验方式：通过压力实时采集反映真实开启和关闭压力，实现无电接点测试。
6．密封性测试：压力、密封时间参数自主设置，密封测试自动完成。
7．自动化程度：一次装卡，自动完成时效开启压力值（有专用的时效开启压力窗口）、开启压力值、关闭压力值、密封性能、信号接点检测。
8．安全性能：安全保护措施完备，具有超压保护、延时保护、过压禁开启保护。
9．超压保护功能：具有超压保护功能，避免压力过高导致设备损坏。
10．延时保护功能：具有延时保护功能，避免校验过程中对操作人员造成人身伤害。
11．过压禁开启保护功能：具有过压禁开启保护功能，避免因误操作造成人身伤害。
12．校验范围 ：适用于国产及进口各种型号压力释放阀的校验。

三、技术指标
1）工作环境温度： -10～+40℃
2）主机工作电源： AC220±10%V、50±1 Hz
3）空压机工作电源：AC220±10%V、50±1Hz
4）主机功率： 400W
5）空压机功率  5500 W
6）压力检测范围  0～400 kPa
7）压力显示分辨率： 0.1 kPa
8）密封试验压力：10～150 kPa
9）密封试验时间：5～180 min
10）进气速率：25～40 kPa/s
11）测量口径: Φ25-Φ130 mm
12）整机精度等级：0.5级
13）储气罐强度：0.8 Mpa
14）试验介质：压力释放阀试验介质为空气
15）存储容量：可无限存储多组校验数据
16）软件同步显示开启、关闭压力时间曲线
17）操作方式：微机测控
18）显示方式：19吋真彩液晶显示
19）主机尺寸：1400×700×1550 mm
20）主机重量：≤150kg
21）设备类型：带轮台式设备、非便携式装置
22）外形尺寸：长度≤1400 mm，宽度≤700mm，方便进出电梯及试验室。
