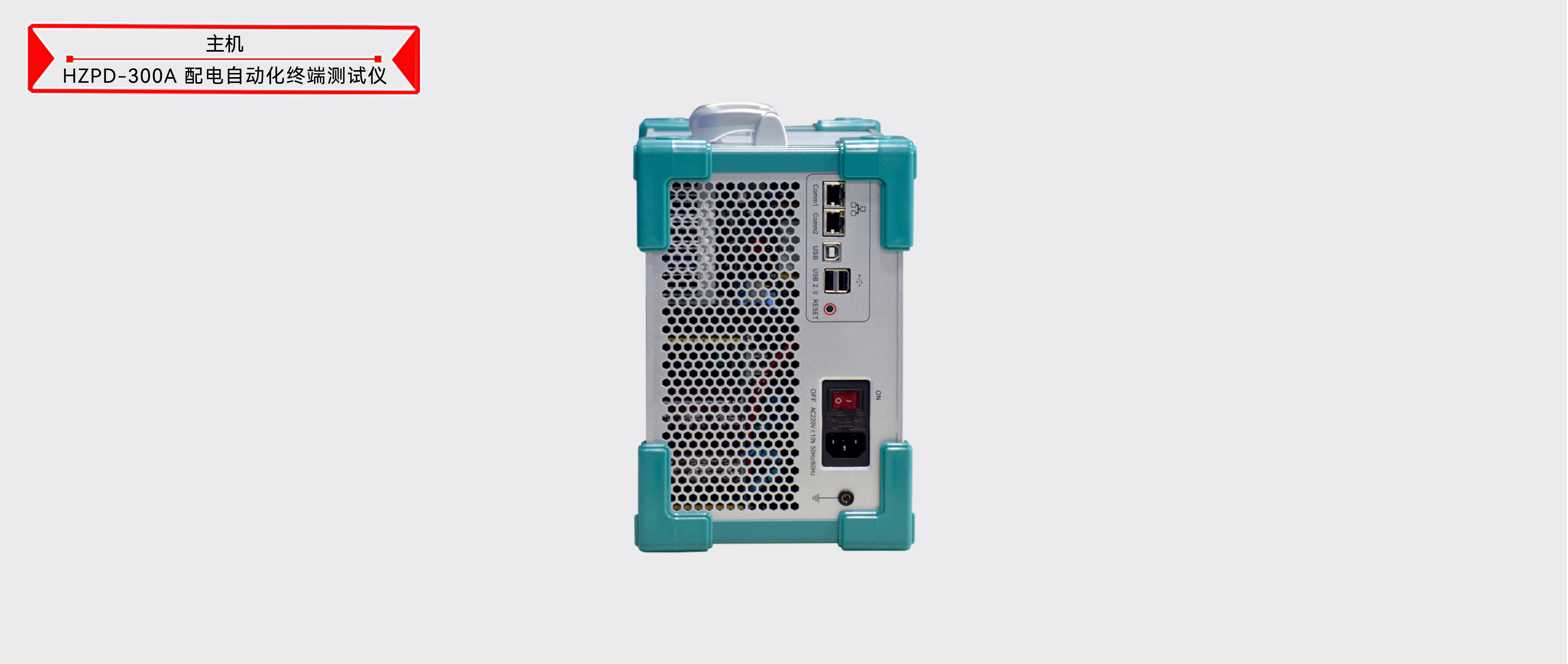

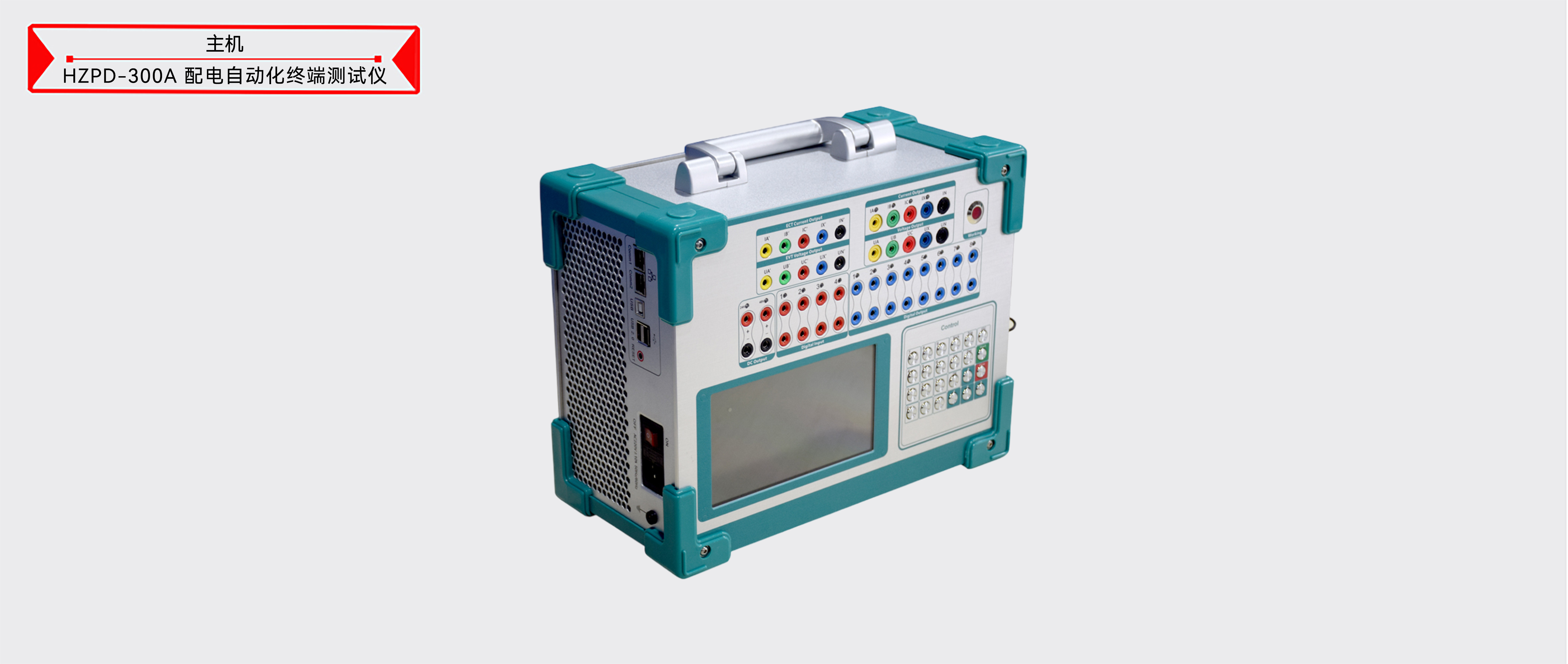

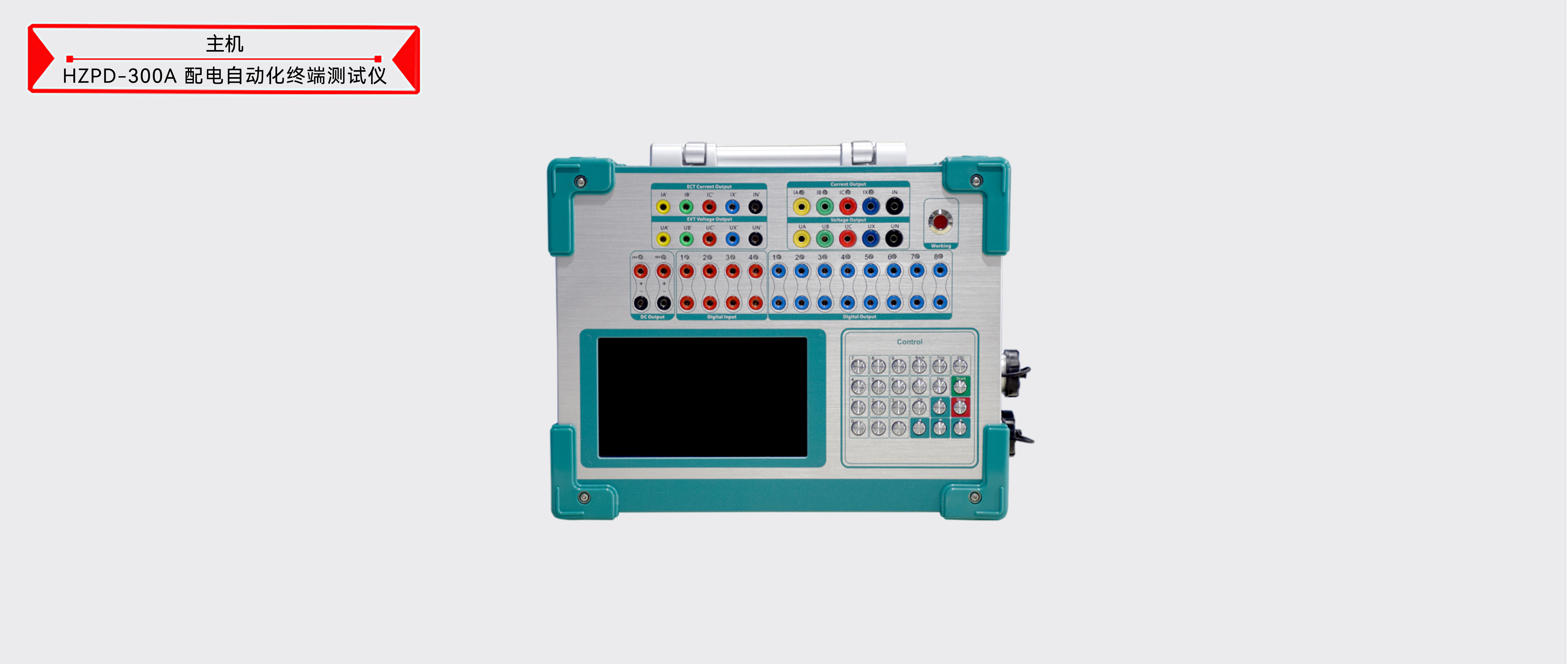

HZPD-300A 配电自动化终端测试仪

执行标准：
产品别名：配电自动化终端测试仪
产品图集产品说明书产品视频试验规程检定证书
产品特性：
产品品牌：
24小时服务热线：15342214292
售前咨询：15342214292

产品用途
技术参数
产品附件
检测报告
资料下载
相关推荐
售后保障

一、特点及主要功能
1．满足现场基本试验要求。本仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对主流各种微机保护进行各种试验，试验更加方便和快捷。
2．满足国标GB/T 7261-2016《继电保护和安全自动装置基本试验方法》，满足国标DL/T 624-2010《继电保护微机型试验装置技术条件》的标准。
3．触摸彩色屏操作界面，人机界面友好，操作简便快捷；高性能的进口ARM主控芯片和7寸分辨率为800×480的触摸屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4．面板配备有7寸分辨率为800×480触摸屏，高清显示，方便操作。
5．主控板采用ARM+16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
6．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
7．可连接笔记本电脑运行（选配）。笔记本电脑配有更加丰富功能的上位机软件，采用网口通讯方式连接，通用性强，通讯稳定。支持WINXP、WIN7、WIN10 系统。
8．配有独立专用直流辅助电压源输出，输出电压分别为24V（1A），48V（1A）。以提供给需要直流工作电源的继电器或保护装置使用。
9. 具有软件自校准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

二、技术指标
1. 交流电流源

单相电流输出（有效值）	0--15A/相，精度：0.5% ±5mA
四相并联输出(有效值)	0--60A/三相同相位并联输出
相电流长时间允许工作值(有效值)	5A
每相最大输出功率	100VA
四相并联电流最大输出功率	400VA
四相并电流最大输出允许工作时间	5s
频率范围	0--500Hz，精度0.01Hz
相位	0--360°，精度0.1°

2．直流电流源

直流电流输出

0--±5A/相，精度：0.5% ±5mA

3．交流电压源

单相电压输出（有效值）	0--264V/相，精度：0.5% ±5mV
线电压输出（有效值）	0--528V
相电压/线电压输出功率	20VA/40VA
频率范围	0--500Hz，精度：0.01Hz
相位	0--360°，精度：0.1°

4．直流电压源

单相电压输出幅值	0--±350V，精度：0.5% ±5mV
线电压输出幅值	0--±700V
相电压/线电压输出功率	20VA/40VA

5．开关量端子

开关量输入端子	4对
空接点	1--20mA，24V 装置内部有源输出
电位翻转	无源接点：低阻短接信号有源接点：0-250V DC/AC
开关量输出端子	8对，空接点，遮断容量：DC:0-30V/5A， AC:0-250V/5A

6．其他

时间范围	1ms--9999s，分辨率：1ms
单机体积重量	体积 328157250mm3，约9.5Kg
电源供电	专用充电器

7．交流电流工作时间

工作电流＜5A	工作时间≤60分钟
10A＞工作电流≥5A	工作时间≤70S
15A＞工作电流≥10A	工作时间≤5S

8. 小信号输出

ECT小信号	幅值范围 0-7V
EVT小信号	幅值范围 0-7V
频率范围	0--500Hz，精度0.01Hz
相位	0--360°，精度0.1°
