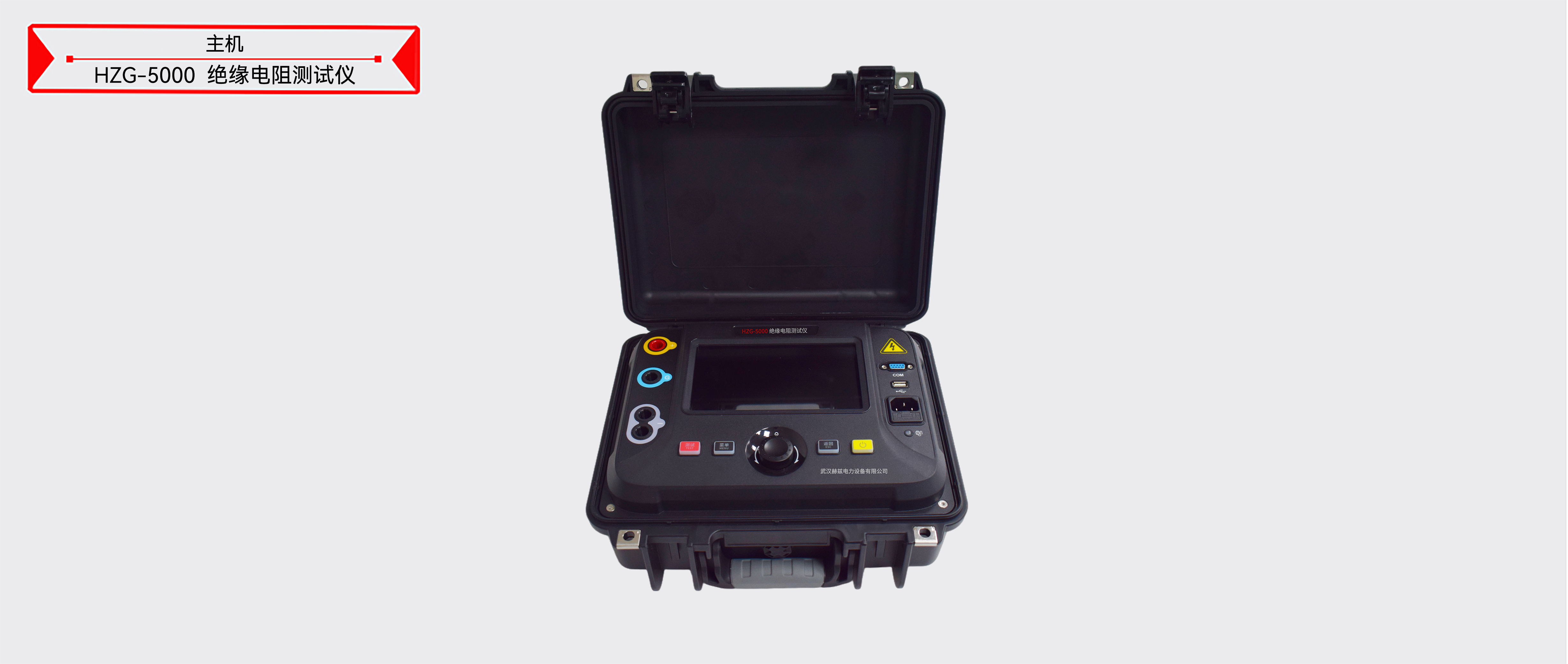

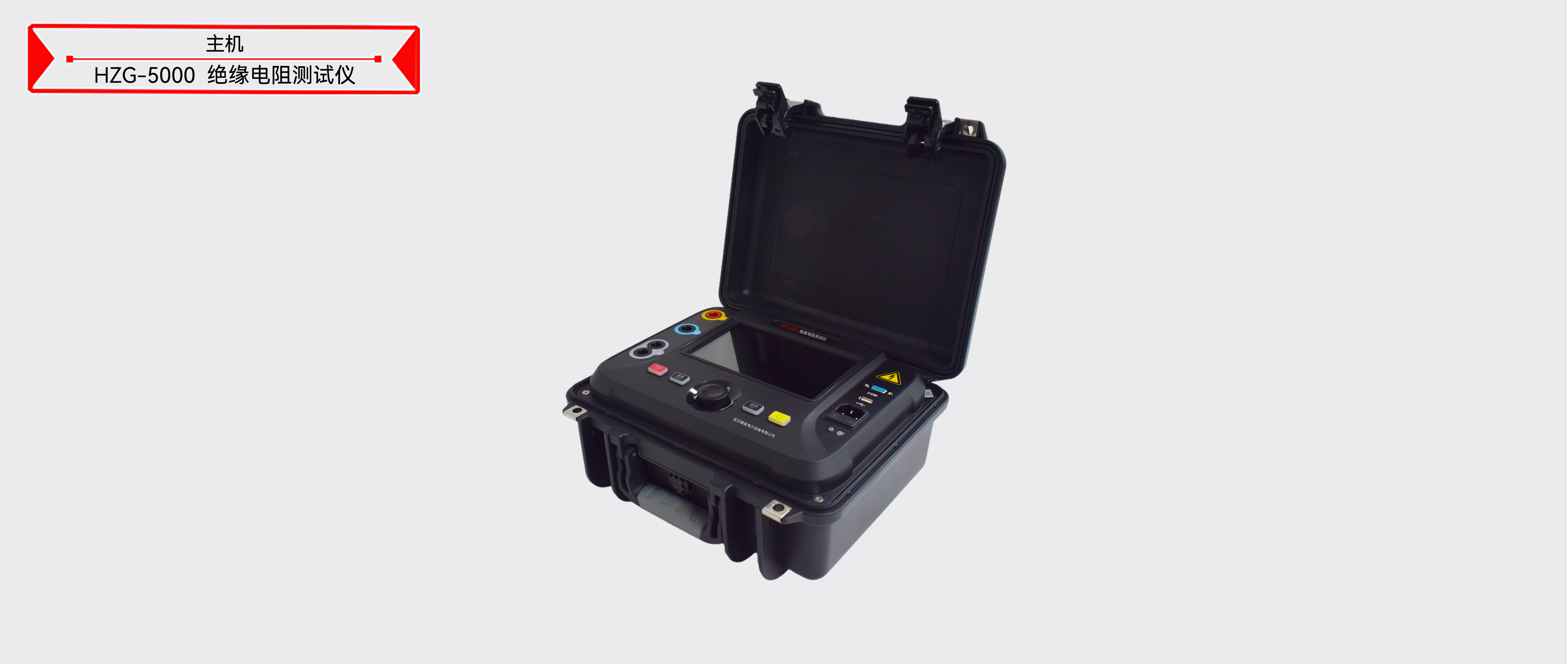

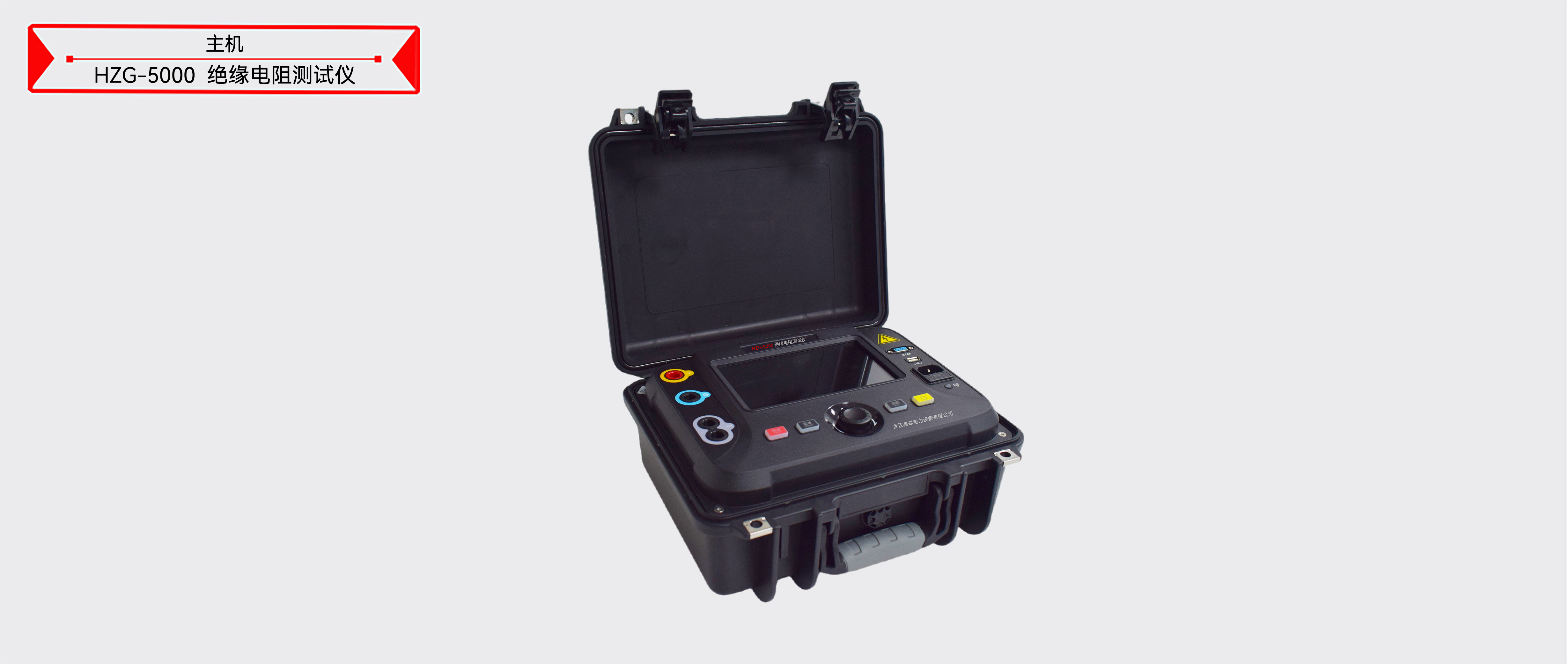

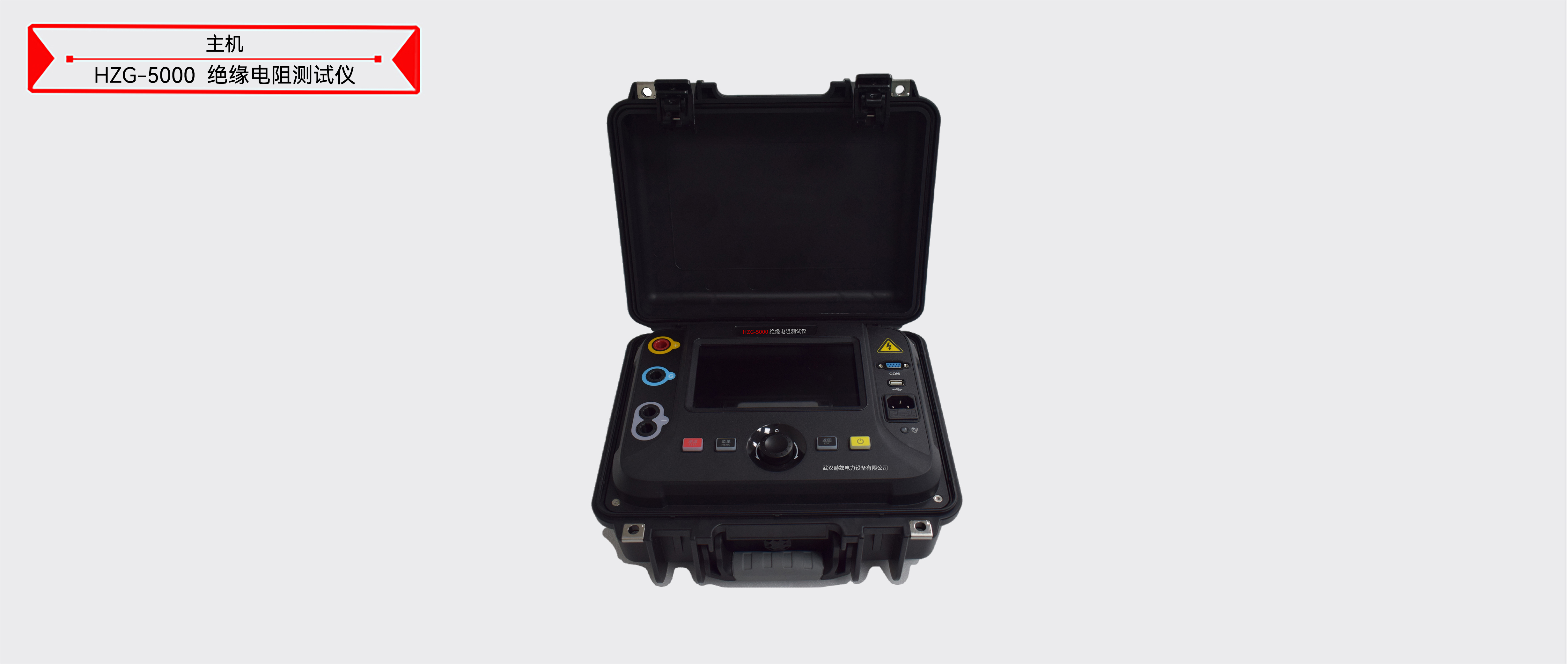

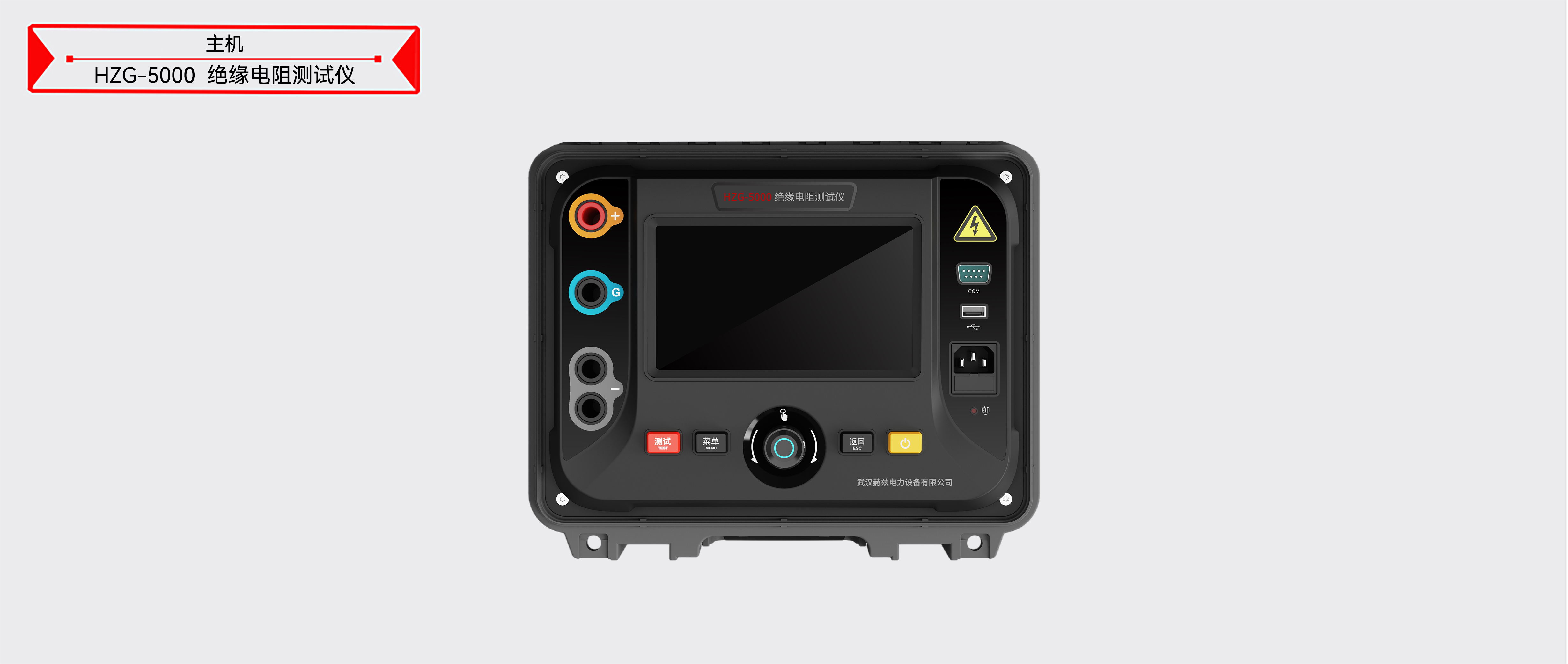

HZG-5000 绝缘电阻测试仪

一、特点及主要功能
1）采用全隔离电源方案，低压电路（电池供电、人机交互操作电路）与高压电路（数控高压电源、信号采样电路）完全电气隔离；隔离电压高达30kV，从而保证操作人员的安全。
2）采用工业级7寸彩色液晶屏，分辨率高压1024×600，可视角度85°，亮度400cd/m2；采用防爆玻璃的电容触摸屏，操作手感良好，显示屏坚固耐用。
3）具备带彩色背光的单键飞梭功能 + 按键，给操作人员更好的操作体验。
4）具备6个电压量程：
100V、250V、500V、1000V、2500V、5000V。
自定义电压模式50V～5000V连续可调，步进电压10V。
5）最大输出短路电流6mA；且1mA、2mA、3mA、4mA、5mA、6mA可调。
6）最大连续输出功率25W。
7）具备独立放电电路，测试完成后可对试品快速放电。
8）具备绝缘电阻IR、吸收比DAR、极化指数PI、介电放电率DD、步进电压SV测试功能。
9）支持R600s/R30s和R600s/R15s两种DAR吸收比计算模式。
10）具备直流、交流电压表功能，自动识别直流电压和交流电压信号，并可测量交流电压信号频率。
11）具备电缆长度测量功能。
12）具备可控硬件滤波器及软件滤波器，大大提高仪器的抗干扰性能。
13）各种测试模式下的测试时间独立保存互不影响，便于下次使用。
14）具备仪器闲置自动关机及电池低电量自动关机功能，自动关机时间可设置。
15）具备优盘存储功能，可批量将测试数据导出至优盘；且支持通过优盘升级主控固件和高压电源固件功能。
16）选配RS232（可选RS485）通讯接口。
17）选配蓝牙通讯功能。
18）内置大容量锂电池，并内置快速充电器；仪器面板及液晶屏均可指示当前充电状态。

二、技术指标

绝缘电阻测量，测试电压5kV：
阻值范围	分辨率
0～9.99kΩ	0.01kΩ
10.0～99.9kΩ	0.1kΩ
100～999kΩ	1kΩ
1.00～9.99MΩ	10kΩ
10.0～99.9MΩ	100kΩ
100～999MΩ	1MΩ
1.00～9.99GΩ	10MΩ
10.0～99.9GΩ	100MΩ
100～999GΩ	1GΩ
1.00～9.99TΩ	10GΩ

各测试电压下，电阻测试精度与满量程电阻的关系
测试电压				满量程电阻值
100V				200GΩ
250V				500GΩ
500V				1.00TΩ
1000V				2.00TΩ
2500V				5.00TΩ
5000V				10.0TΩ
测试时间
设置范围		10秒～99分钟可调
测试电源
固定测试电压			100V、250V、500V、1000V、2500V、5000V
自定义测试电压			50V～5000V 最小步进电压10V，使用单键飞梭控制时，步进电压值随飞梭转速自动在10V、100V、200V之间切换，转速高步进电压值高。
电压输出精度			0%～+10%
短路电流			1mA～6mA，可调，步进1mA
短路电流精度			±5%
连续输出功率			25W
电压表
测量范围			AC/DC 10V～660V，±(2%+3个字)
交流电压频率			25Hz～85Hz，分辨率0.1Hz，精度±0.2Hz
输出电压测量
精度		±(2%+3个字)
电容量测量
测量范围	10nF～25uF，测试电压≥100V
精度	±10%±5nF
电容试品放电速率
放电速率			从5kV至50V， ≤0.47s/uF
使用条件及外形
交流电源			85～264Vrms，50/60Hz，65VA
内置电池			16.8V，4400mAH锂电池
内置充电器			16.8V 2.3A
电池续航时间			5kV@100MΩ负载，约6小时
外形尺寸			320mm（长）×270mm（宽）×150mm（高）
重量			3.9kg
使用温度			-10℃～50℃
相对湿度			＜90%，不结露
