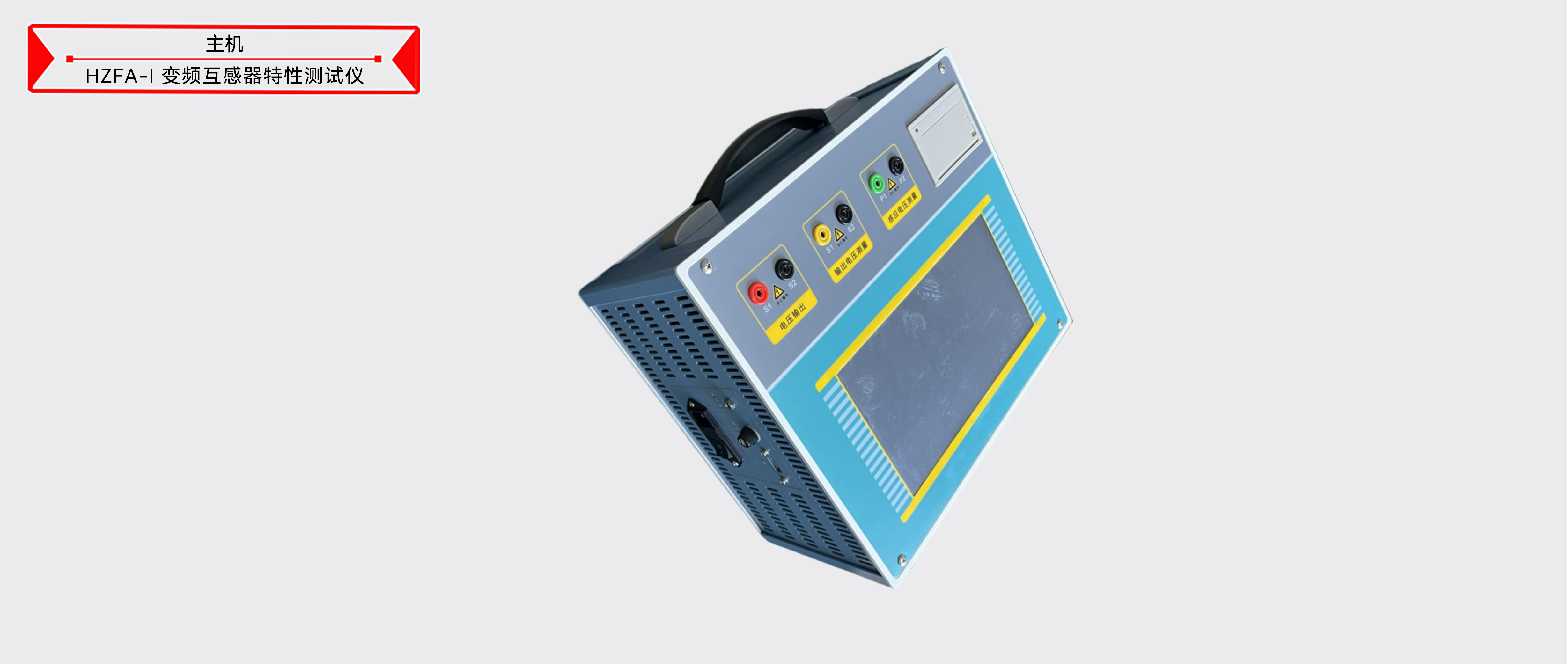

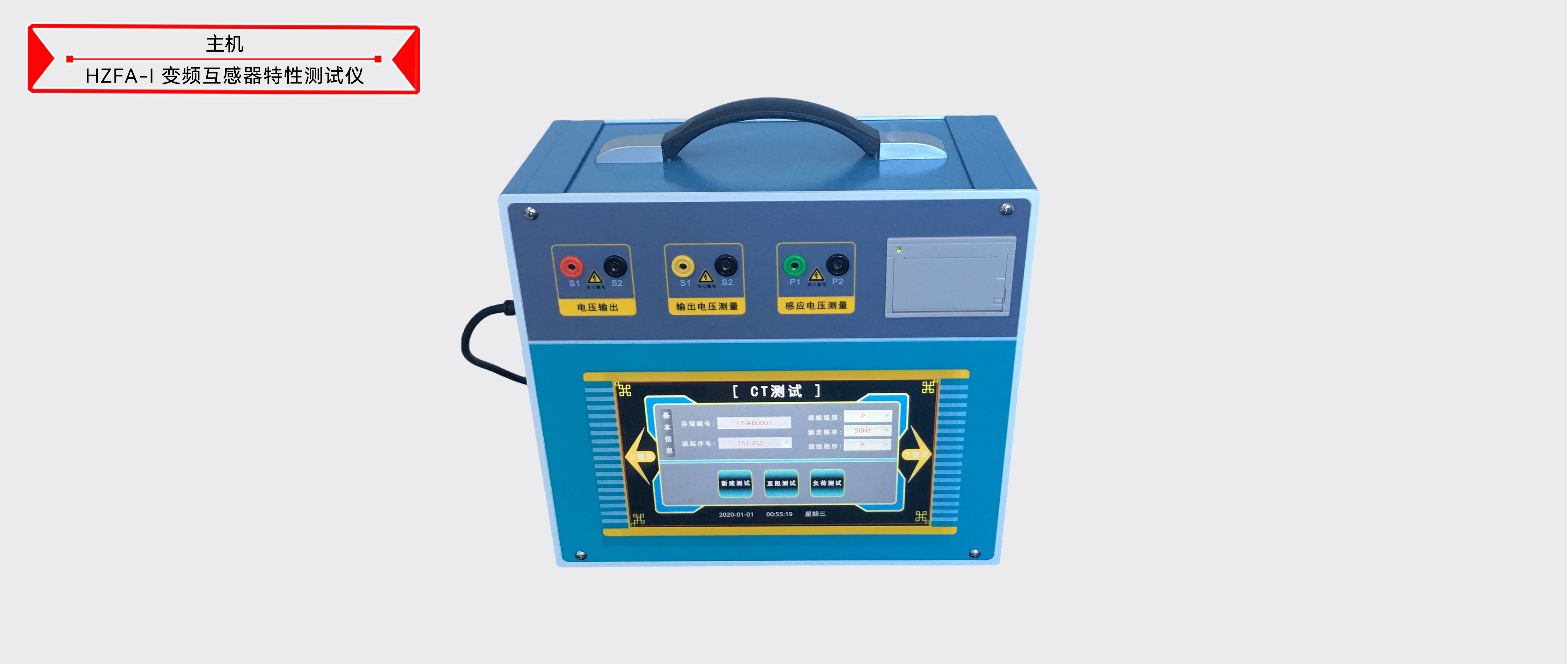

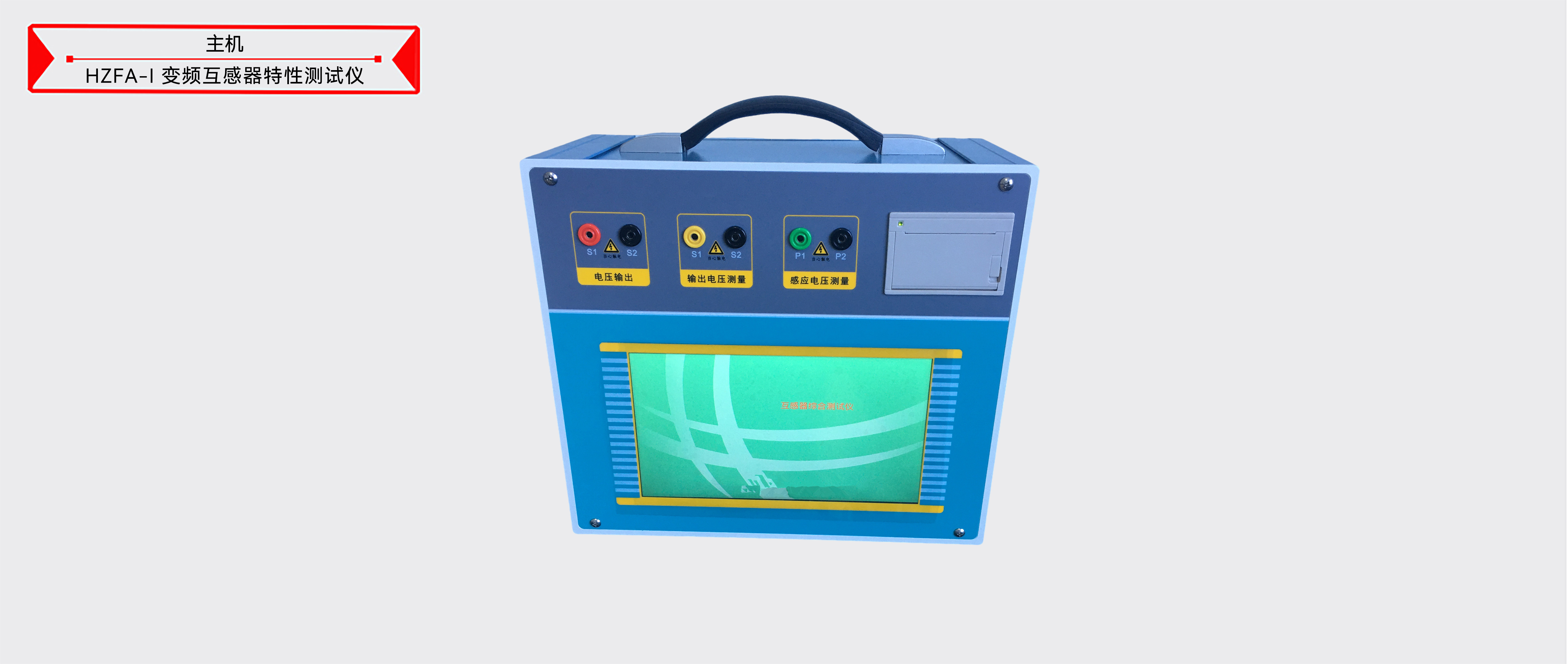

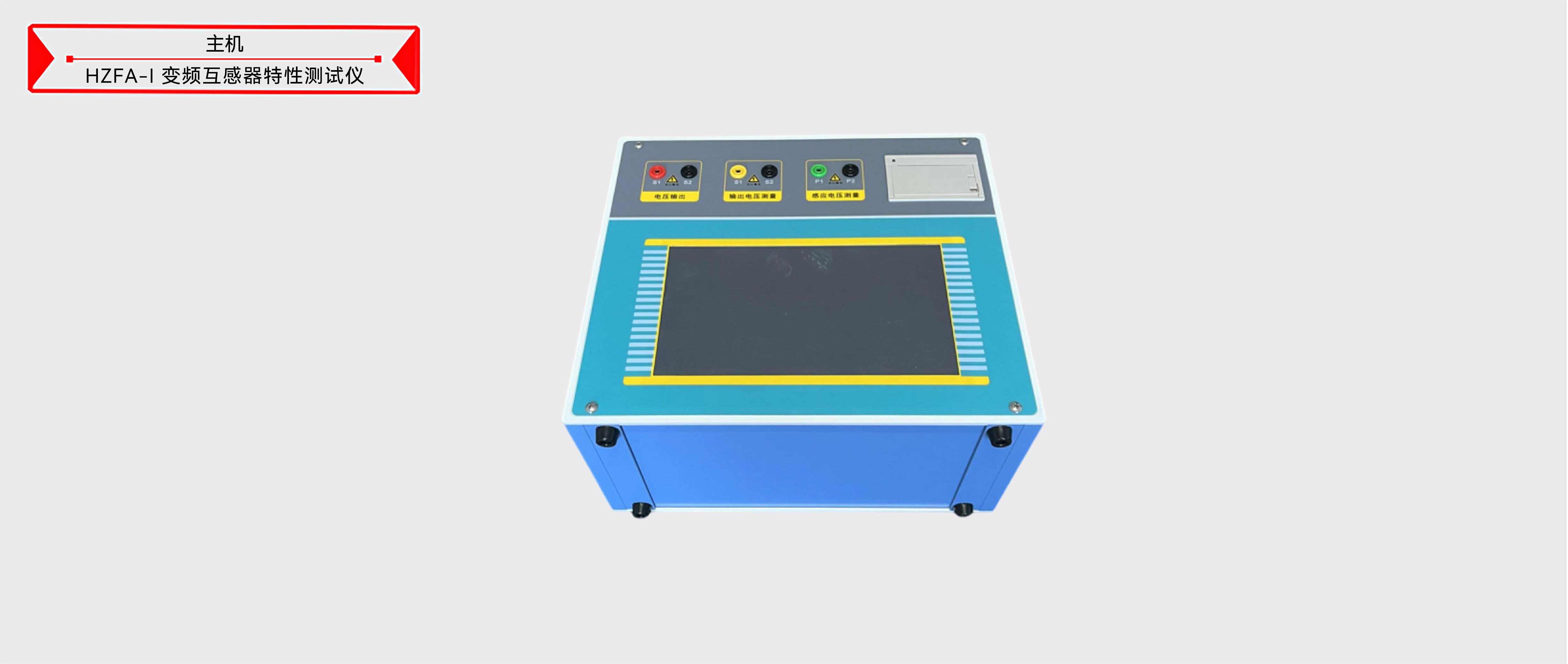

HZFA-I 变频互感器特性测试仪

一、产品简介
仅需进行简单的数字设定：设定互感器的额定参数。仪器将全过程自动记录数据，并自动将变比极性、伏安特性曲线等计算并显示出来，省去换线、手动调压、人工记录、整理、描曲线等烦琐劳动。
现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作以实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作；快捷、简单、精确、方便 。。。。。。

二、特点及主要功能
1）既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性和二次绕组电阻测试。
2）自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT参数。
3）测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
4）基于先进的低频法测试原理，能应对拐点高达40KV以上的CT测试。
5）测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
6）界面友好美观，全中文图形界面，面板自带打印机，可随时打印曲线图及测试数据。
7）带有大容量存储器，可存储2000组测试数据，数据掉电永不丢失；
8）试验完毕后将数据存入U盘，可以在电脑端用软件进行数据分析，并生成WORD报告。
9）拐点自动计算功能，试验数据筛选打印功能，自带日期/时间功能。
10）单机一体化，重量轻，仅重8.2Kg，方便携带，便于流动试验。

三、技术指标

测试用途		保护和计量类CT、保护类PT
输入电源	电压	AC220V±10%
	频率	50/60Hz
输出	电压	0~180Vrms
	电流	最大12Arms，36A（峰值）
CT变比测量	范围	1~40000
	精度	±0.2%
PT变比测量	范围	1~40000
	精度	±0.5%
相位测量	精度	±3min
	分辨率	0.3min
二次绕组电阻测量	范围	0~300Ω
	分辨率	1mΩ
	精度	3%±1mΩ
交流负载测量	范围	0~300VA
	分辨率	0.01VA
	精度	0.2%±0.1VA
环境条件	运行温度	-10℃～+50℃
	存储温度	-10℃～+50℃
	湿 度	相对湿度：5%～95%，不结露
仪器尺寸		340mm×296mm×174mm
仪器重量		重量<9kg
