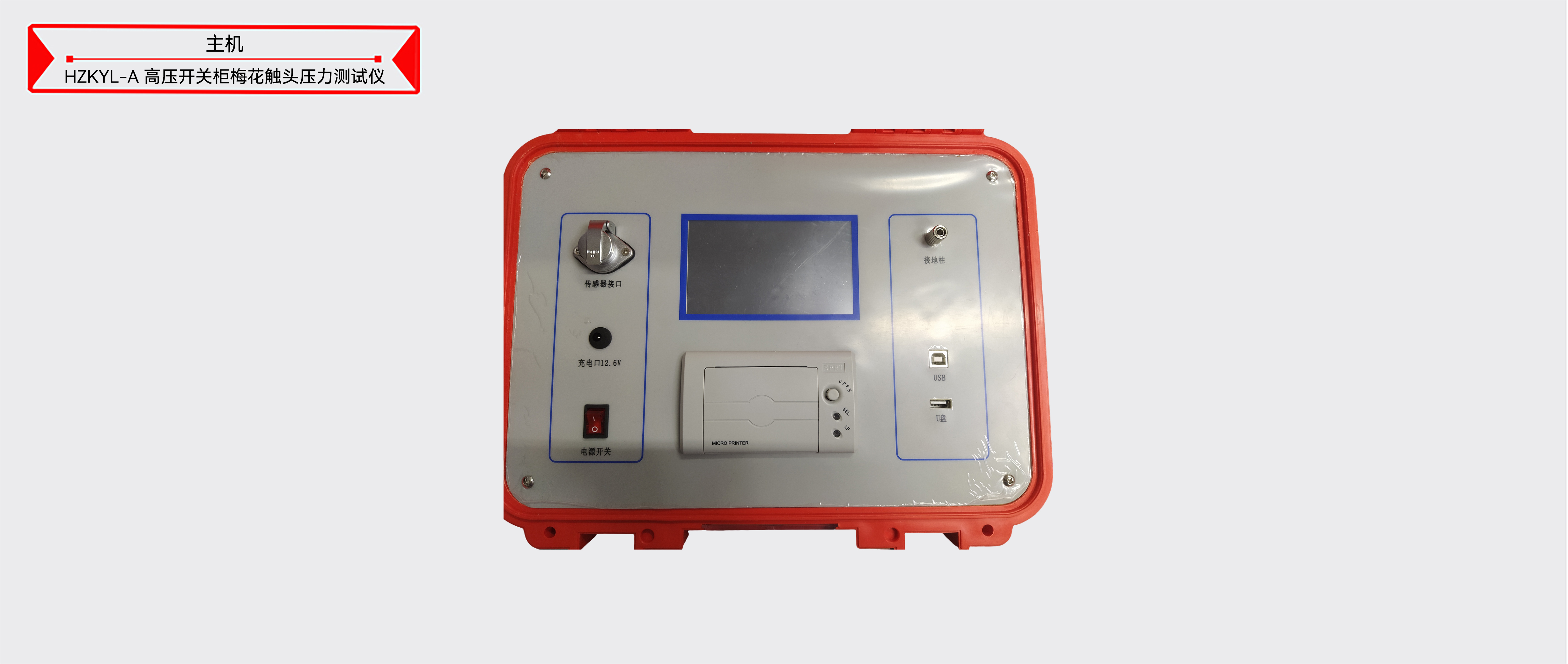

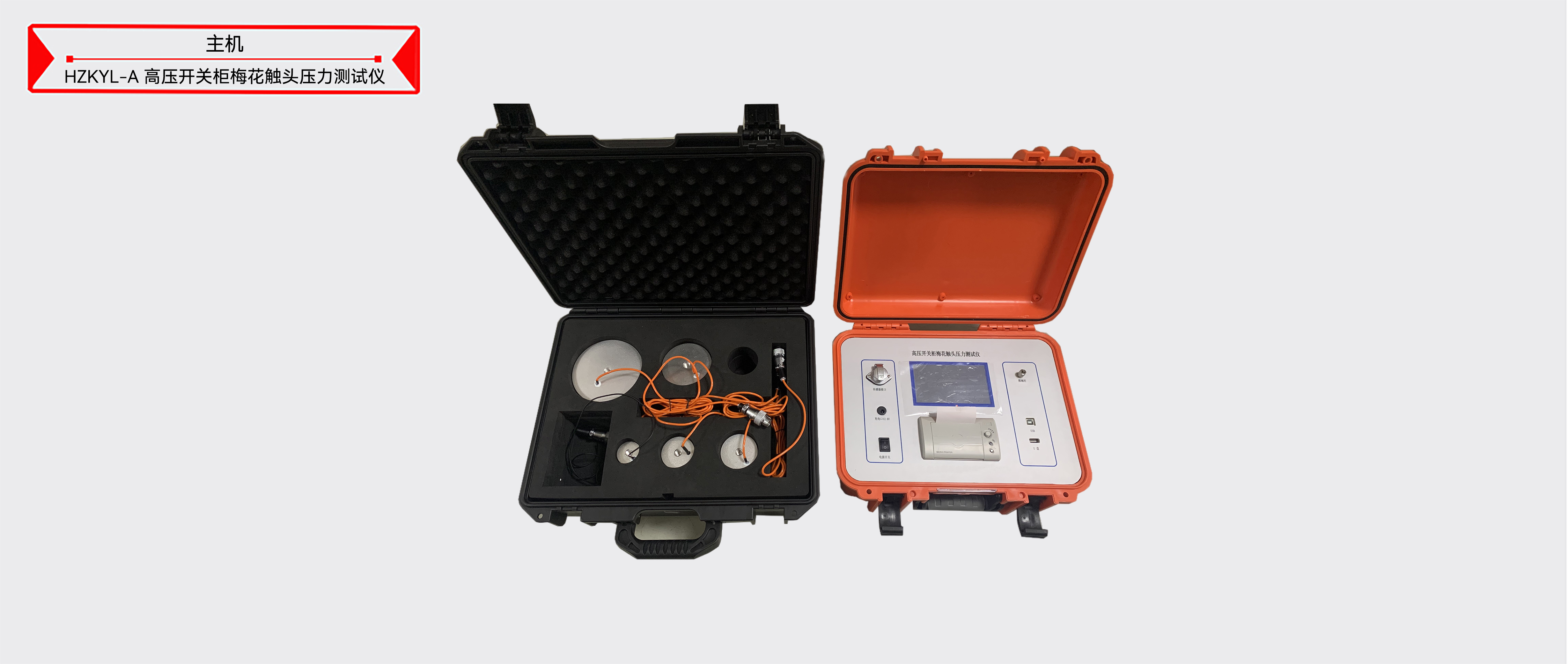

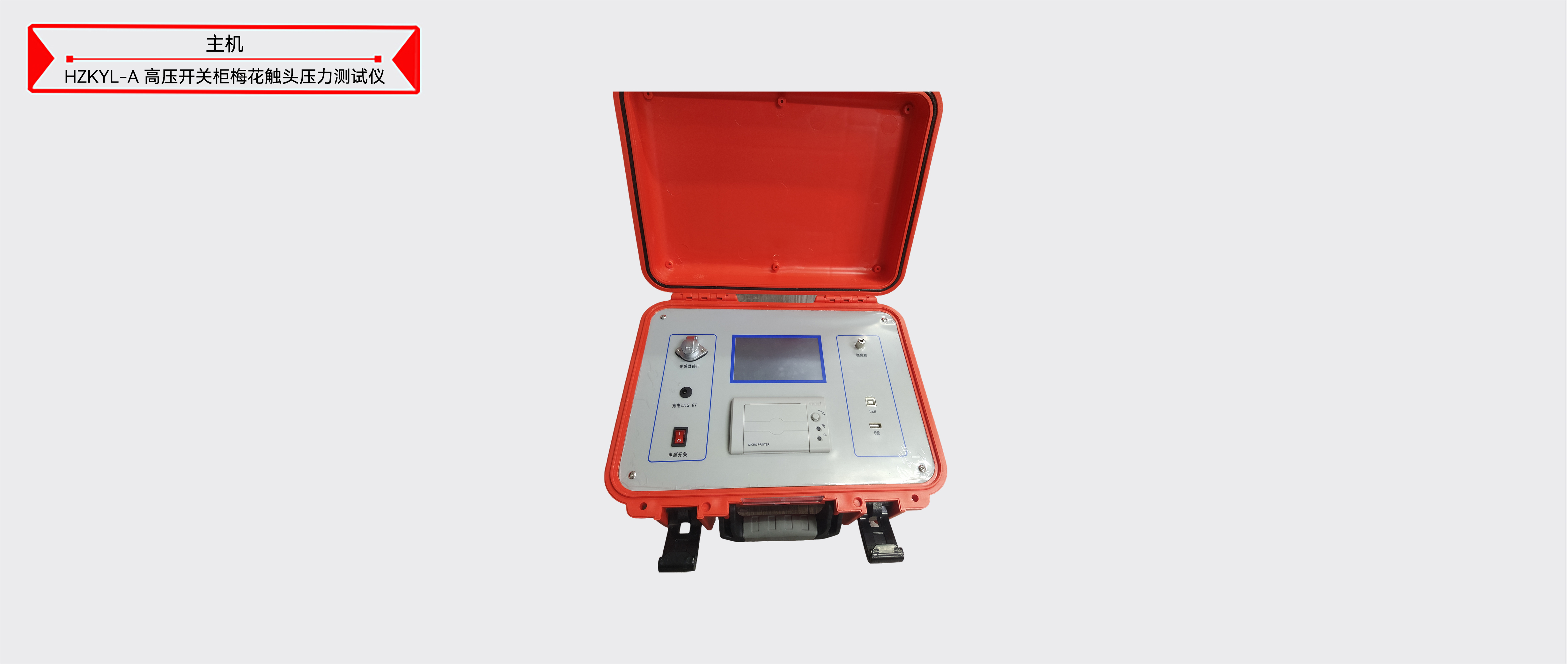

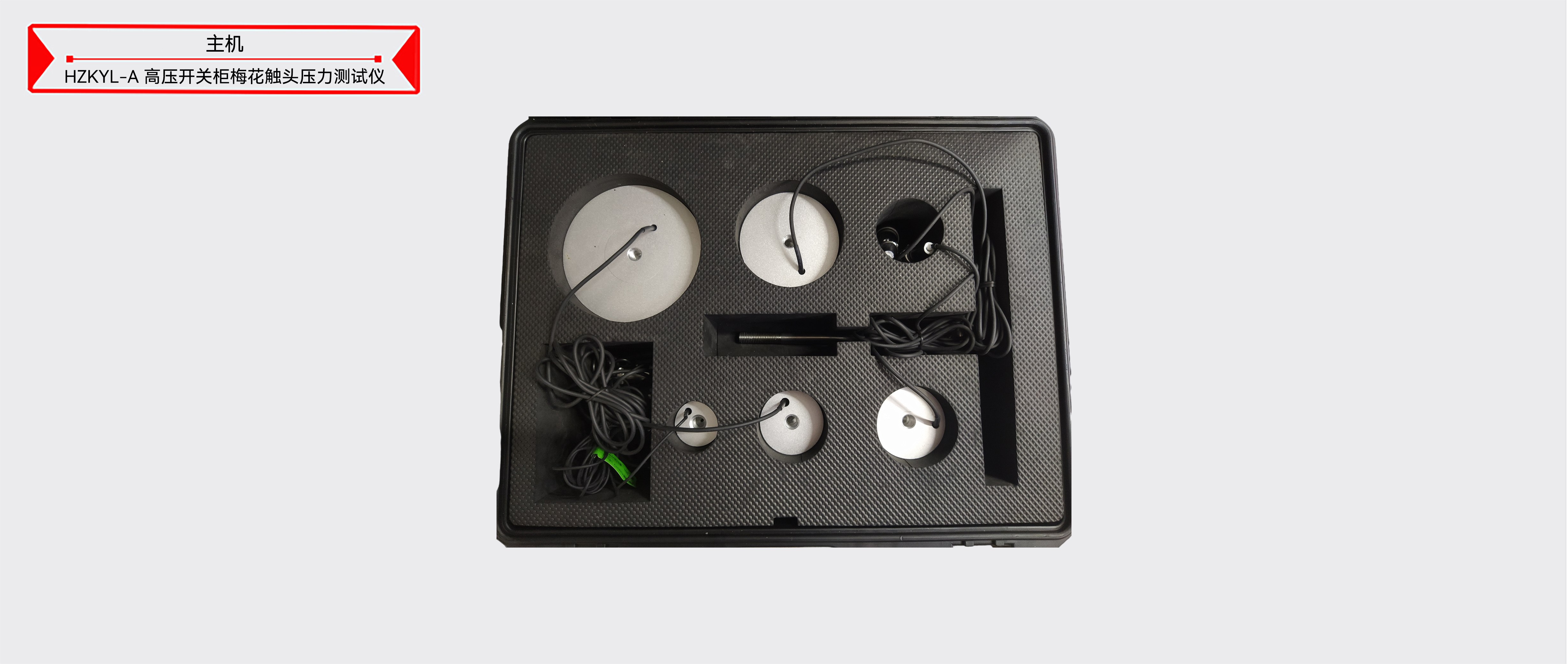

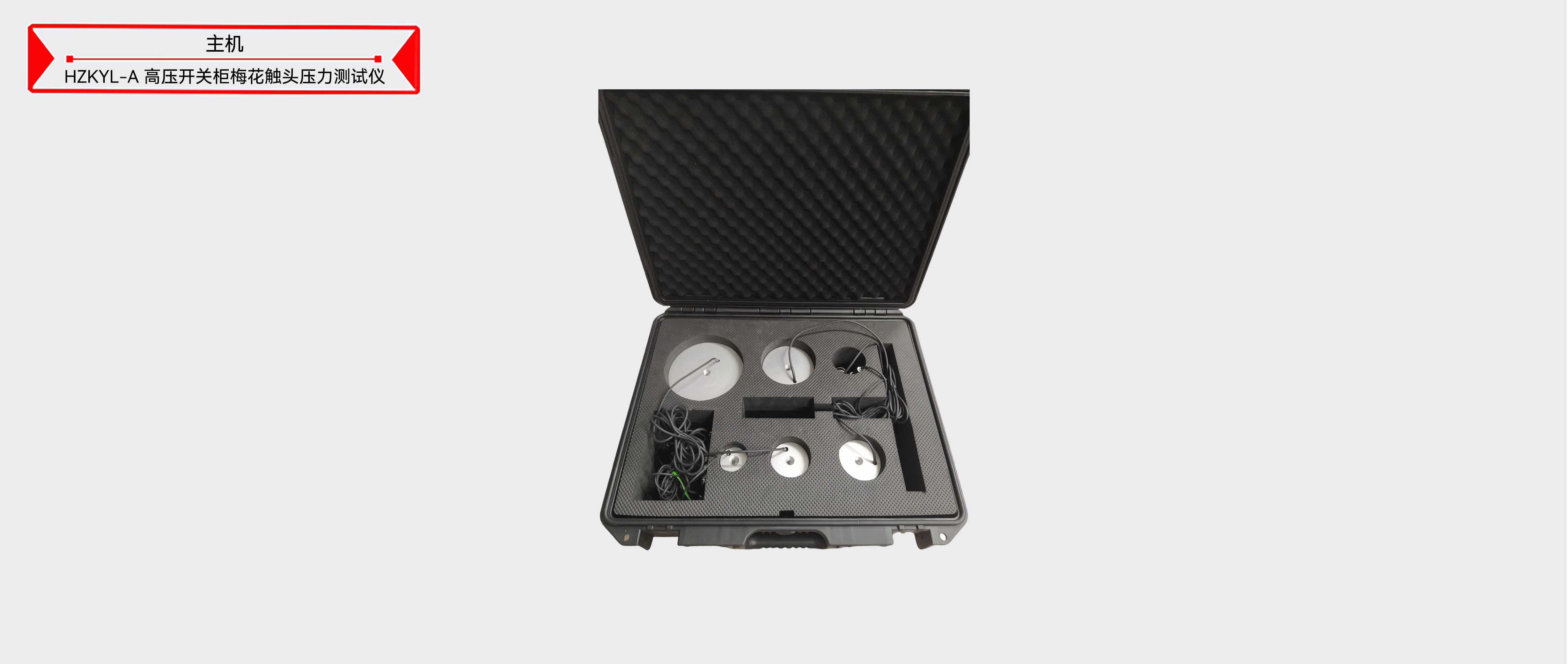

HZKYL-A 高压开关柜梅花触头压力测试仪

一、产品简介
随着高压开关柜的广泛使用及不断发展，开关柜梅花触头的发热问题也越来越受到运行单位的广泛关注。通常梅花触头和开关本体及静触头接触好坏和夹紧弹簧有直接关系。当弹簧压力不够时，会造成触指局部过热，使触指弹簧退火而出现疲软。疲软的弹簧使触指和触头间的接触压力继续降低，接触状态变得更差，促使发热更加严重，触指弹簧进一步退火，从而进入一种恶性循环。使发热发展成为过热状态，造成绝缘损坏，引起电弧放电造成开关柜的烧毁。由于开关柜母线室是连通的，当一个间隔故障时，电弧侵犯邻柜甚至会造成“火烧连营”的事故，扩大事故范围和影响。常规检查时只能凭经验判断弹簧有无损伤，但无法准确测量出触头的压紧力。
我公司根据多年经验，针对以上问题研发生产出了高压开关柜触头压力测量仪。该测量仪器广泛应用在各种高低压开关和开关柜的制造厂及运行现场。该测量仪无需对梅花触头弹簧进行拆解便可对高压开关柜内部的梅花触头进行力学性能检测，用以解决实际生产中只能对单个紧固弹簧进行力学检测，而不能对装配后的触头进行检测的难题。

二、特点及主要功能
1）轻巧便携，便携式仪器，方便现场操作；
2）显示直观，采用大分辨率真彩液晶显示屏，内容显示清晰、直观；
3）操作简单，采用触摸按键；
4）标定简单，支持用户自己标定置零复位传感器；
5）精度高、稳定性好，采用中航工业高精度应变片，高精度、低温漂、蠕变小，长期稳定性好；
6）具备声音报警功能，报警阈值可设置；
7）支持多单位显示，测量单位支持“N”、“kg”；
8）具备数据上传功能，仪器工作在USB设备 U盘模式，可以将历史数据直接读取；
9）内置大容量非易失性存储器，记录数据带时标，掉电不丢失；
10）内置高精度实时时钟功能：可进行日期及时间校准；
11）仪器内置大容量锂电池、带适配器电源接口，带电池电量显示；\

2.1主要功能

1. 压力测量功能
   1. 支持多种规格梅花触头的压力的测量。
2. 液晶显示功能
   1. 支持测量结果数值显示，可以通过按键进行界面切换。
3. 触摸按键设置功能
   1. 具有参数设置、传感器标定置零、报警设置、系统设置等功能。
   2. 各项设置参数均可通过屏幕查看。
4. 存储记录功能
   1. 测量数据值记录
   2. 以FAT32文件格式存储
5. 标定功能
   1. 支持用户标定置零功能
6. 报警功能
   1. 当测量值超过设定报警限值时，蜂鸣器报警（可升级语音报警）；
7. 时钟功能
   1. 内置高精度实时时钟功能，可进行日期及时间校准
8. 数据上传功能
   1. 具备U盘接口，支持测量数据拷贝到上位机。
9. 电源管理功能
   1. 电池充电功能，内置电池、带适配器电源接口。具有充放电指示、电池电量显示功能


三、技术指标

1. 测量范围：
   1. 压力范围：≤1000N
   2. 测量直径：35mm～109mm 大于109mm（可定制）
   3. 支持触头型号：400A、630A、1250A、1600A、2000A以及3150A、4000A
2. 测量误差度：≤1％
3. 测量结果能够以 “N”、“kN”、“g”、“kg”等单位显示，可以进行切换.
4. 采用5寸彩色液晶屏。
5. 按键采用4线电阻触摸。
6. 采用内置TF卡存储海量的数据，文件以FAT32格式存储
7. 用户可以一键置零操作。
8. 报警功能设置范围0-1000N
9. 时钟日期设置范围：1980年1月1日 00时00分00秒-2099年12月31日00时00分00秒；
10. 内置电源工作时间：≥6小时
11. 充电口电压：12.6V
