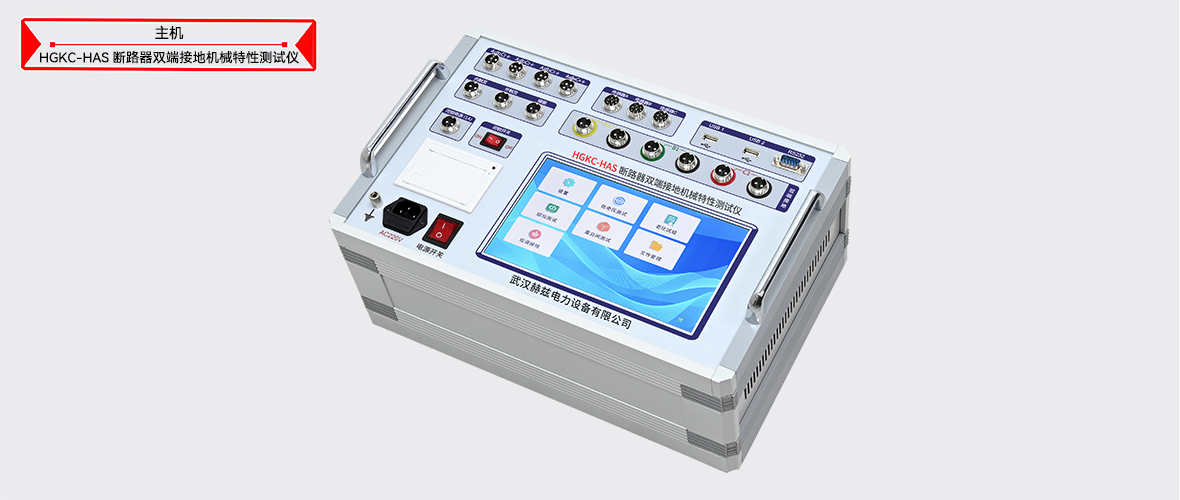

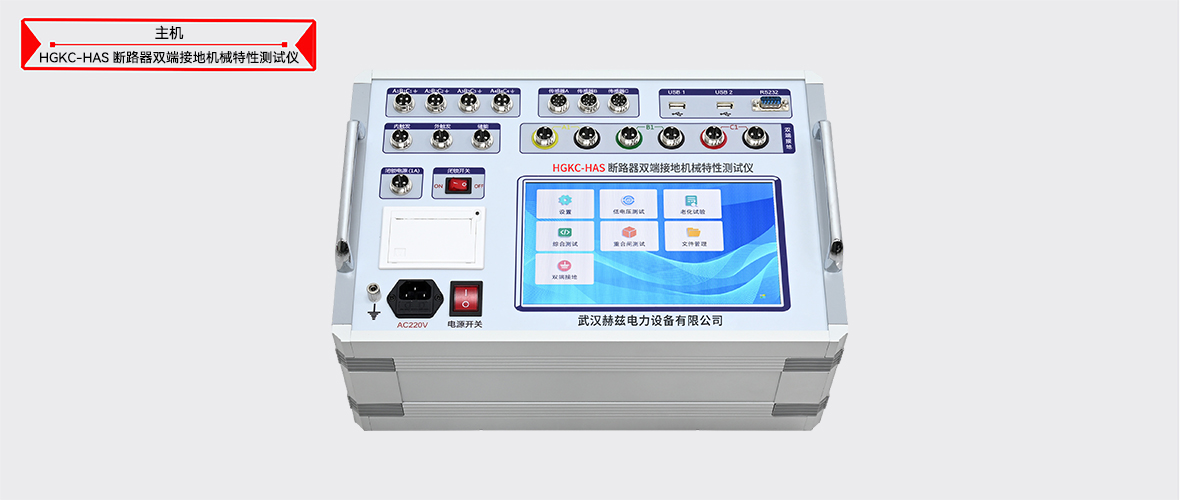

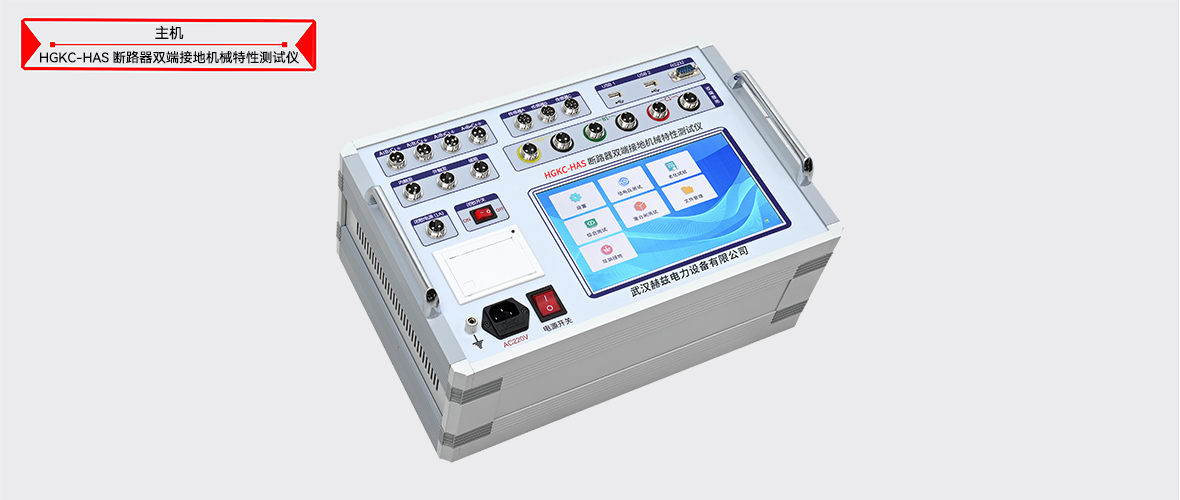

HGKC-HAS 断路器双端接地机械特性测试仪

一、产品简介
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
HGKC-HAS断路器双端接地机械特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2014为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2017为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

二、特点及主要功能
1）本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。9寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。
2）高速热敏打印机，方便现场打印测试数据。
3）机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC6～270V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4）配备直线传感器、旋转传感器、万能传感器、激光传感器（选配）以及支架、专用固定多功能接头，安装极为方便，简捷。
5）适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6）开关动作一次，得到所有数据及图形，测试数据和图形同屏显示，速度可进行再计算，无需再测试。
7）主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8）配备2个USB接口，可接鼠标操作仪器，可直接把数据保存到U盘，上传到计算机进行分析、保存。RS232接口联机操作（选配）、WIFI操作选配。
9）同时可测12路金属触头断口、6路主断口和6路辅助断口、1路速度(3路速度选配)。
10）内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11）内部抗干扰电路可满足500KV变电站内可靠使用。

三、技术指标
1.时间测量：
12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期之差
合闸（分闸）弹跳时间（弹跳次数）
不同期测试范围：0.10ms～99ms，分辨率：0.01ms；
内触发测试范围：0.10ms～999ms，分辨率：0.01ms,
1000ms～9999ms,分辨率：0.1ms,  10000ms～200000ms分辨率：1ms。
外触发测试范围：0.01ms～200s
在1000ms以内准确率：0.05%±0.1个字
2.速度测量：
刚分（刚合）速度指定时间段（行程段或角度段）平均速度。
3.测速范围：
0.1mm传感器 0.01～25.00m/s，准确率:±0.1m/s；
345°角度传感器 0.01～25.00m/s，准确率:±0.1m/s；
激光传感器0.01～15.00m/s。
4.行程测量：
动触头行程（行程）（3路行程测量选配）；
接触行程（开距）；
超行程；
过冲行程或反弹行程。
5.测量范围：
直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm。
旋转传感器：345°，测量范围：0-1000mm，分辨率:0.08°。此传感器有15度的无效区，安装时在仪器可看到传感器有效区域，数值显示在160-200度左右为佳。 加速度传感器测量范围：0-300mm，分辨率:0.1mm。准确率:土(1%L+0.2)mm。
6.线圈电流：最大电流20A,分辨率：0.01A。准确率:土5%。
7.线圈电阻测量范围：0～2000Ω,分辨率：0.01Ω。准确率:土5%。
8.仪器电源 ：AC220V ± 10%；50Hz ± 10%。
9.直流电源输出:DC6～270V连续可调，DC24V≤15A（短时），DC220V≤ 20A(短时)。
10.外触发触发电压：AC/DC10-300V，电流≤120A。
11.隔离开关测量范围：
1）电压输出：DC6～270V（可调）；
2）电源输出时间：0.01-20秒（可设置）；
3）断口信号最大采集时间为200秒；
4）可测断口合、分闸时间、三相不同期、弹跳时间及次数。
12.主机体积：400×263×175mm。
13.使用环境：-20℃~+50℃。
14.相对湿度：≤90%。
